ColorSpot 250 AT © ROBE Show Lighting s.r.o.
9

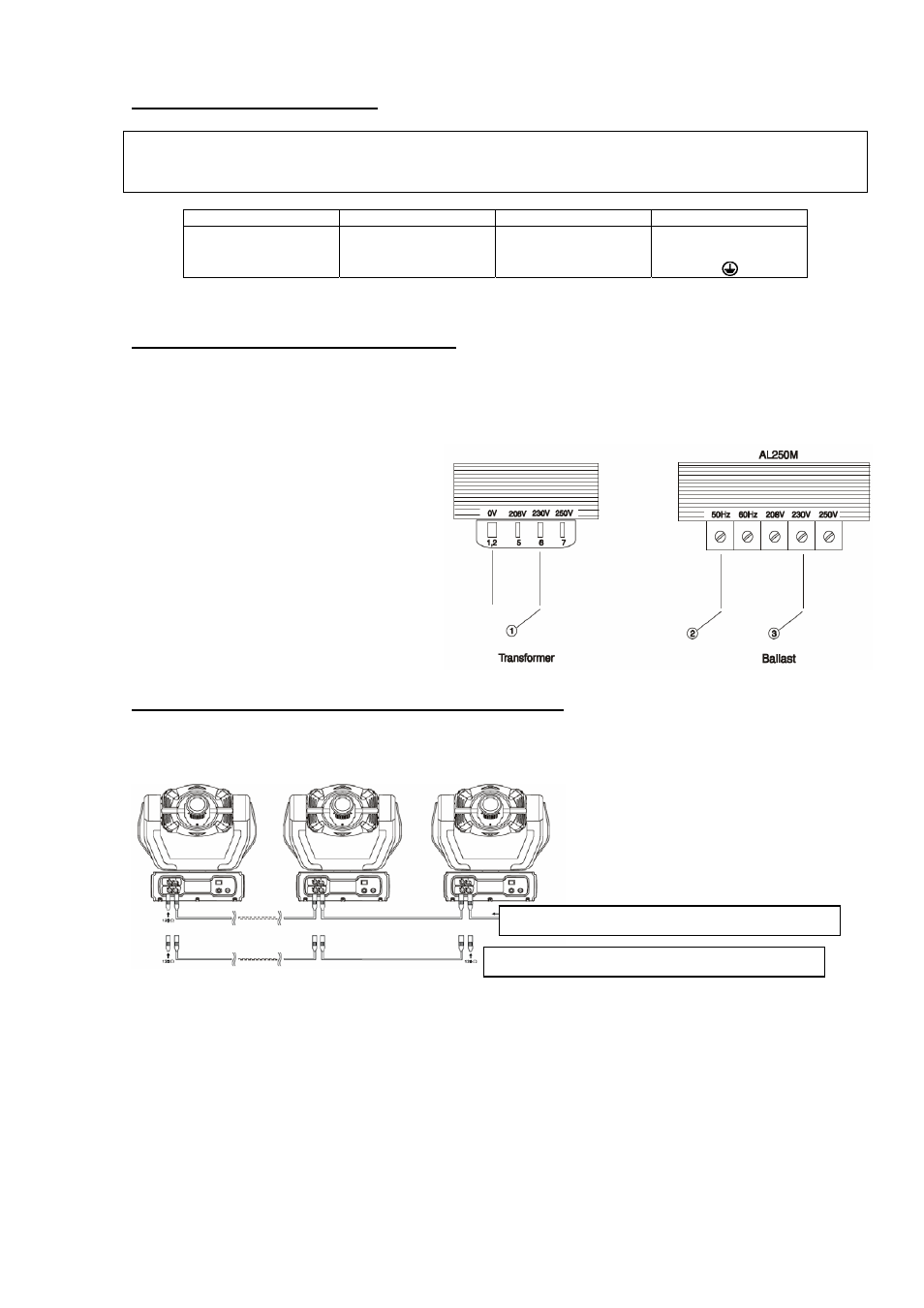

4.7 Подключение питания.
Внимание!
Проверьте напряжение и частоту питающей сети перед включением
Для Вашей безопасности устройство должно быть заземлено.
Европа
Америка
Обозначение
Международный
коричневый
голубой
желто-зеленый
Черный
Белый
зеленый
Фазный
Нейтральный
заземление
L
N
Никогда не подключайте питание прибора к выходу диммера!
4.8 Изменение установок питания.
Электроника прибора должна быть подключена в соответствие с параметрами местной электросети.
Параметры заводской настройки напечатаны на табличке рядом с кабелем питания. Для изменения настроек
напряжения и частоты тока следуйте нижеприведенным инструкциям:
1. Отключите прибор от питающей сети.
2. Откройте обе крышки основания,
отвернув 10 винтов.
3. Подключите провод 1
трансформатора к клемме нужного
вольтажа.
4. Подключите провода 2 и 3 балласта
к клемме к клемме нужного
вольтажа и частоты.
5. Установите на место крышку и
заверните крепежные винты.
4.9 Соединение устройств в цепь управления
Трех и пятиконтактные разъемы цифрового входа/выхода соответствуют стандарту DMX-512, т.е.,
контакт 1 - экран, контакт 2 – cold (-) и контакт 3 – hot (+). Используйте только специальный экранированный
RS-485 кабель.
1. Подсоедините выход контроллера к цифровому входу первого прибора.
2. При подсоединении дополнительных устройств, соедините выход устройства, ближайшего к контроллеру,
со входом следующего устройства.
3. Установите терминатор на конце цепи. Вставьте терминатор в цифровой выход последнего устройства в
цепи. Терминатор, представляющий собой обычный XLR разъем «папа» с резистором 120 Ом, 0.25W,
припаянным к контактам 2 и 3, «впитывает» в себя управляющий сигнал, не давая ему отражаться назад
в цепочку и создавать интерференционные помехи.
Цепь управления ведущий / ведомый.
1. Подсоедините DMX-выход ведущего прибора ко входу ведомого. Подключайте приборы далее,
всегда соединяя вход сигнала с выходом – всего не более 9 ведомых приборов.
2. Необходимо установить терминатор на входной разъем сигнала ведущего прибора и на выходной
разъем последнего ведомого прибора.
Соединение при управлении DMX контроллером.
Соединение для режима Ведущий / ведомый.
