ColorMix 575 AT © ROBE Show Lighting s.r.o.
9

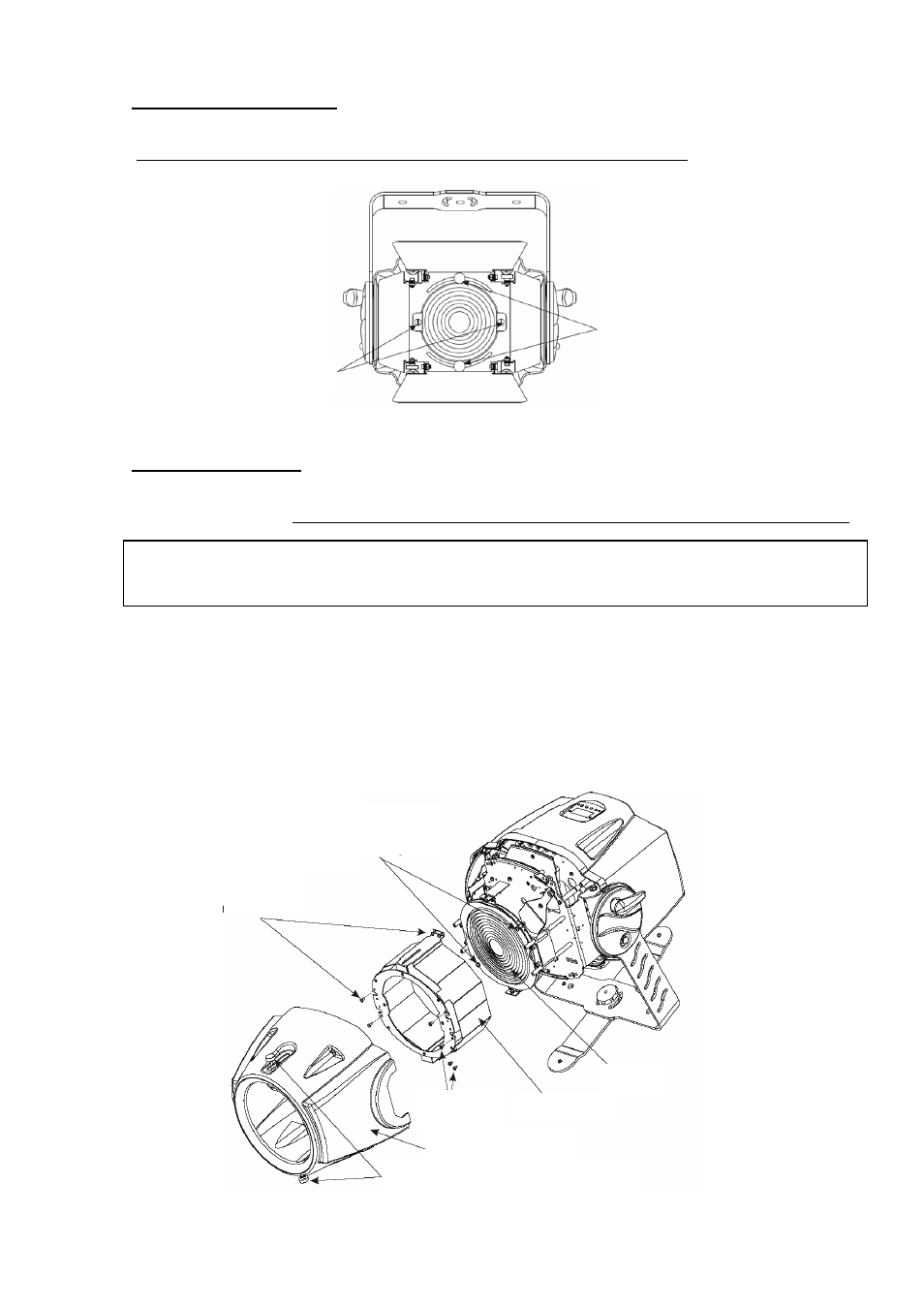

4.7 Установка шторок
Прибор предусматривает установку внешних кашетирующих шторок
(
приобретаются дополнительно – не входят в комплект поставки
).
Шторки фиксируются 2-мя винтами и могут поворачиваться вокруг оптической оси прибора на 90°.
4.8 Замена линзы
Прибор можно использовать с двумя типами линз – стандартная линза Френеля и дополнительная
широкоугольная линза (
приобретается дополнительно – не входит в комплект поставки
).
ПРЕДУПРЕЖДЕНИЕ
Отключите прибор от сети перед заменой линзы.
Всегда давайте прибору остыть, по крайней мере, в течение 5 минут.
Будьте осторожны – линза достаточно тяжелая.
Для замены линзы следуйте нижеприведенным инструкциям:
1. Отключите прибор от питающей сети.
2. Откройте переднюю крышку, отвернув 4 винта.
3. Отверните 8 винтов и снимите тубус вместе с линзой.
4. Открутите 2 винта крепления линзы и снимите ее, затем установите на это место новую линзу.
5. Установите на место тубус вместе с линзой и заверните 8 винтов.
6. Установите на место переднюю крышку и заверните крепежные винты.
Винты
регулировки
поворота
Винты крепления
Винты
тубуса
линзы
Крепежные
винты линзы
Барашки регулировки ширины луча
Передняя крышка
Винты тубуса
линзы
Тубус линзы
Линза
