ColorMix 550 AT © ROBE Show Lighting s.r.o.
9

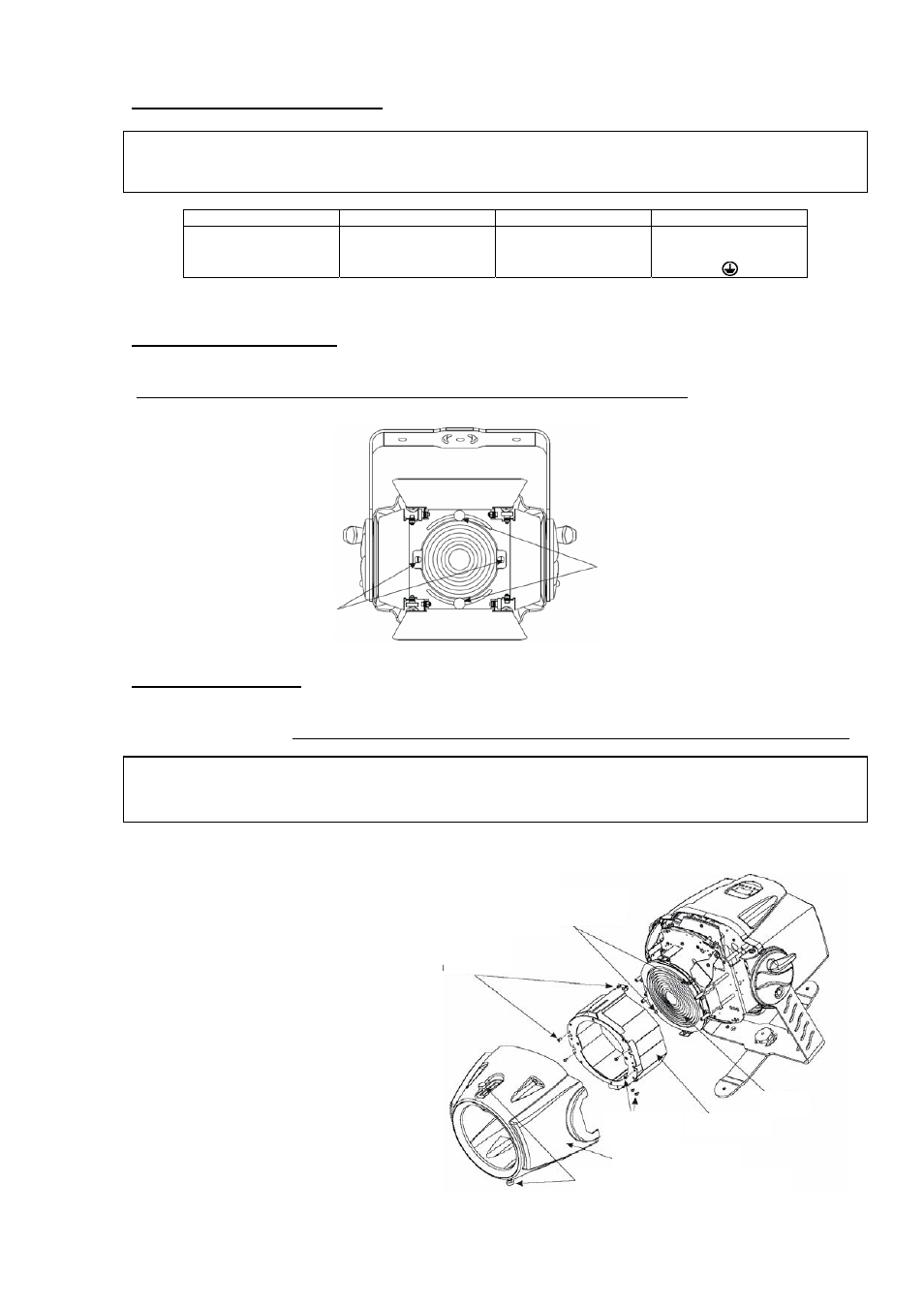

4.7 Подключение питания.
Внимание!
Проверьте напряжение и частоту питающей сети перед включением
Для Вашей безопасности устройство должно быть заземлено.
Европа
Америка
Обозначение
Международный
коричневый
голубой
желто-зеленый
Черный
Белый
зеленый
Фазный
Нейтральный
заземление
L
N
Никогда не подключайте прибор к выходу диммера!
4.8 Установка шторок
Прибор предусматривает установку внешних кашетирующих шторок
(
приобретаются дополнительно – не входят в комплект поставки
).
Шторки фиксируются 2-мя винтами и могут поворачиваться вокруг оптической оси прибора на 90°.
4.9 Замена линзы
Прибор можно использовать с двумя типами линз – стандартная линза Френеля и дополнительная
широкоугольная линза (
приобретается дополнительно – не входит в комплект поставки
).
ПРЕДУПРЕЖДЕНИЕ
Отключите прибор от сети перед заменой линзы.
Всегда давайте прибору остыть, по крайней мере, в течение 5 минут.
Будьте осторожны – линза достаточно тяжелая.
Для замены линзы следуйте нижеприведенным инструкциям:
1. Отключите прибор от питающей
сети.
2. Открутите 2 барашка механизма
регулировки ширины луча.
3. Откройте переднюю крышку,
отвернув 4 винта.
4. Отверните 8 винтов и снимите тубус
вместе с линзой.
5. Открутите 2 винта крепления линзы
и снимите ее, затем установите на
это место новую линзу.
6. Установите на место тубус вместе с
линзой и заверните 8 винтов.
7. Установите на место переднюю
крышку и заверните крепежные
винты.
8. Приверните на место 2 барашка
механизма регулировки ширины
луча.
Винты
регулировки
поворота
Винты крепления
Винты
тубуса
линзы
Крепежные
винты
Барашки регулировки ширины луча
Передняя крышка
Винты тубуса
линзы
Тубус линзы
Линза
