Подключения
8
Подключения
Когда вы производите какие либо подключения, обязательно отключайте напряжение выключателем и отсоединяйте сетевую вилку от розетки.
1. Подключение к микшерному пульту Pioneer
(разъемы для подключения управляющего сигнала и выходного аудиосигнала)
Вставьте белый штекер вспомогательного аудиокабеля в гнездо левого канала (L), а красный штекер в гнездо правого канала (R).
Кроме того, соединив устройства с помощью управляющего кабеля, можно использовать микшерный пульт для управления функциями пуска воспро
изведения от фейдера и перехода к метке.
Цифровые соединения можно выполнить только с микшерными пультами, оборудованными цифровыми разъемами (модели DJM 800, DJM 1000 и
др.). Воспользуйтесь коаксиальным цифровым кабелем (имеется в продаже) для того, чтобы соединить разъем DIGITAL OUT [Цифровой выход],
расположенный на плеере, с разъемом DIGITAL IN [Цифровой вход], расположенном на микшерном пульте.
● При выполнении соединений с DJM 1000 прилагаемые аудиокабели могут быть использованы для подключения одного набора разъемов CD/LINE к
плееру A, а другого набора разъемов CD/LINE к плееру B.
При выполнении цифровых аудиосоединений необходимо использовать имеющийся в продаже коаксиальный цифровой аудиокабель для
соединения разъема DIGITAL OUT [Цифровой выход], расположенного на CD плеере, с одним из разъемов DIGITAL IN (от 4 до 6), расположенных на
микшерном пульте DJM 1000.
● При подсоединении моделей DJM 600, DJM 300 или DJM 500 используйте прилагаемые аудиокабели для подключения разъемов CD1 к плееру A,
а разъемов CD2 к плееру B.
● При подсоединении моделей DJM 909 или DJM 707 используйте прилагаемые аудиокабели для подключения разъемов CH1 CD к плееру A,
а разъемов CH2 CD к плееру B.
● При подсоединении к DJM 3000 подключите плеер A к разъему CH 1 LINE 1, а плеер B к CH 2 LINE 3.
SIGNAL GND
DIGITAL
CD
DIGITAL
CD
PHONO
CONTROL
CD
L
R
LINE
CONTROL
CD
L
R
DIGITAL IN
B
A

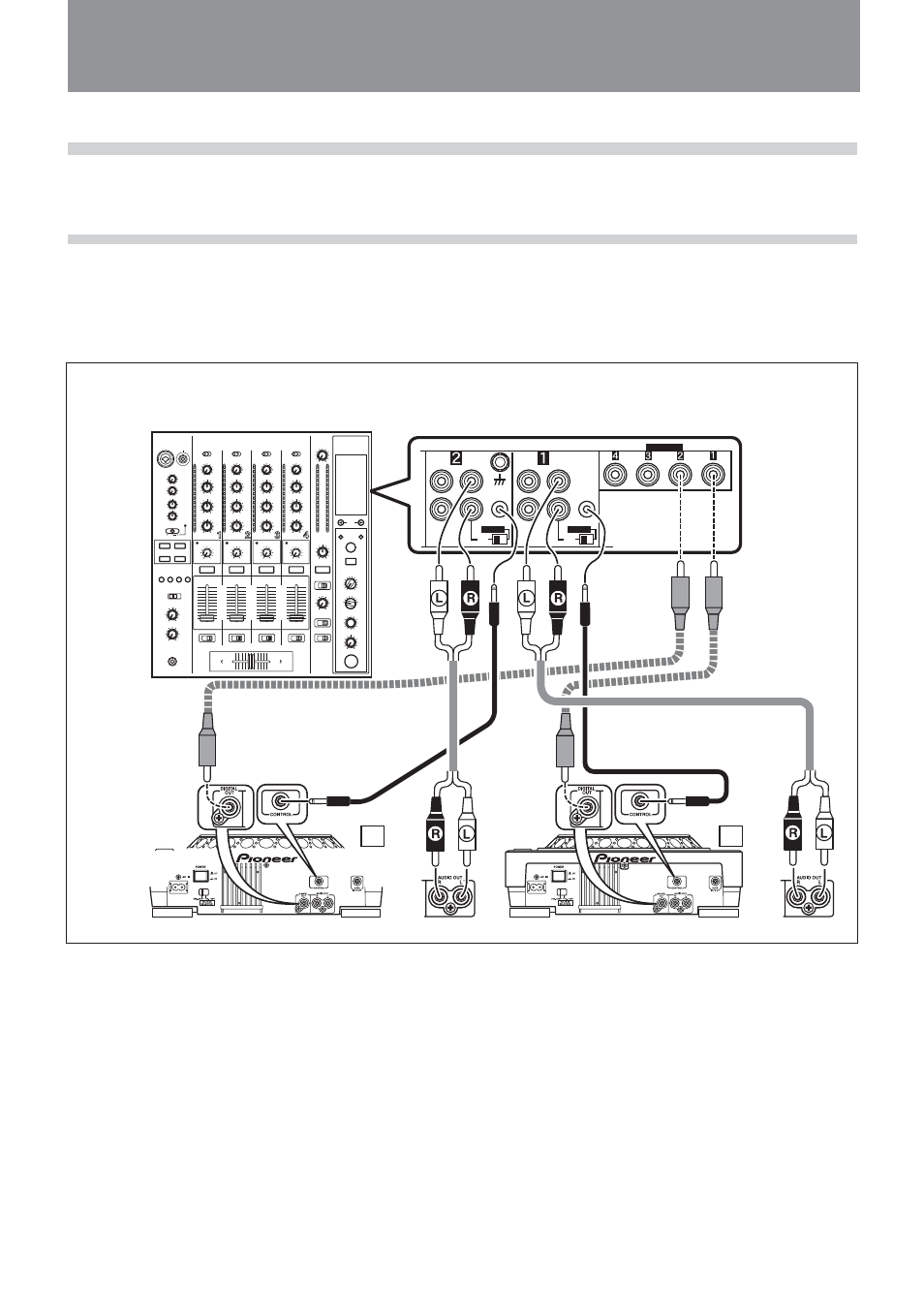

Пример подключения DJM 800:
Коаксиальный
цифровой кабель
(имеется в продаже)
Прилагаемый
аудиокабель
Прилагаемый
управляющий
кабель
DJM 800
Коаксиальный
цифровой кабель
(имеется в продаже)
Прилагаемый
аудиокабель
Прилагаемый
управляющий
кабель
CDJ 800MK2
DJM 800
CDJ 800MK2
