10 ИНТЕРФЕЙС ЗАДНЕЙ ПАНЕЛИ
10.3 Подключение акустических
систем
PLM доступен в двух версиях: с силовыми выходами
на зажимных клеммах, либо на разъемах Speakon.
PLM может работать в «мостовом» режиме,
однако настоящая версия управляющей
программы не поддерживает этот режим.
Поэтому подключение «в мост» НЕ рекомендуется.
Для того, чтобы подробнее узнать о «мостовом»
режиме, свяжитесь со специалистом по адресу
.

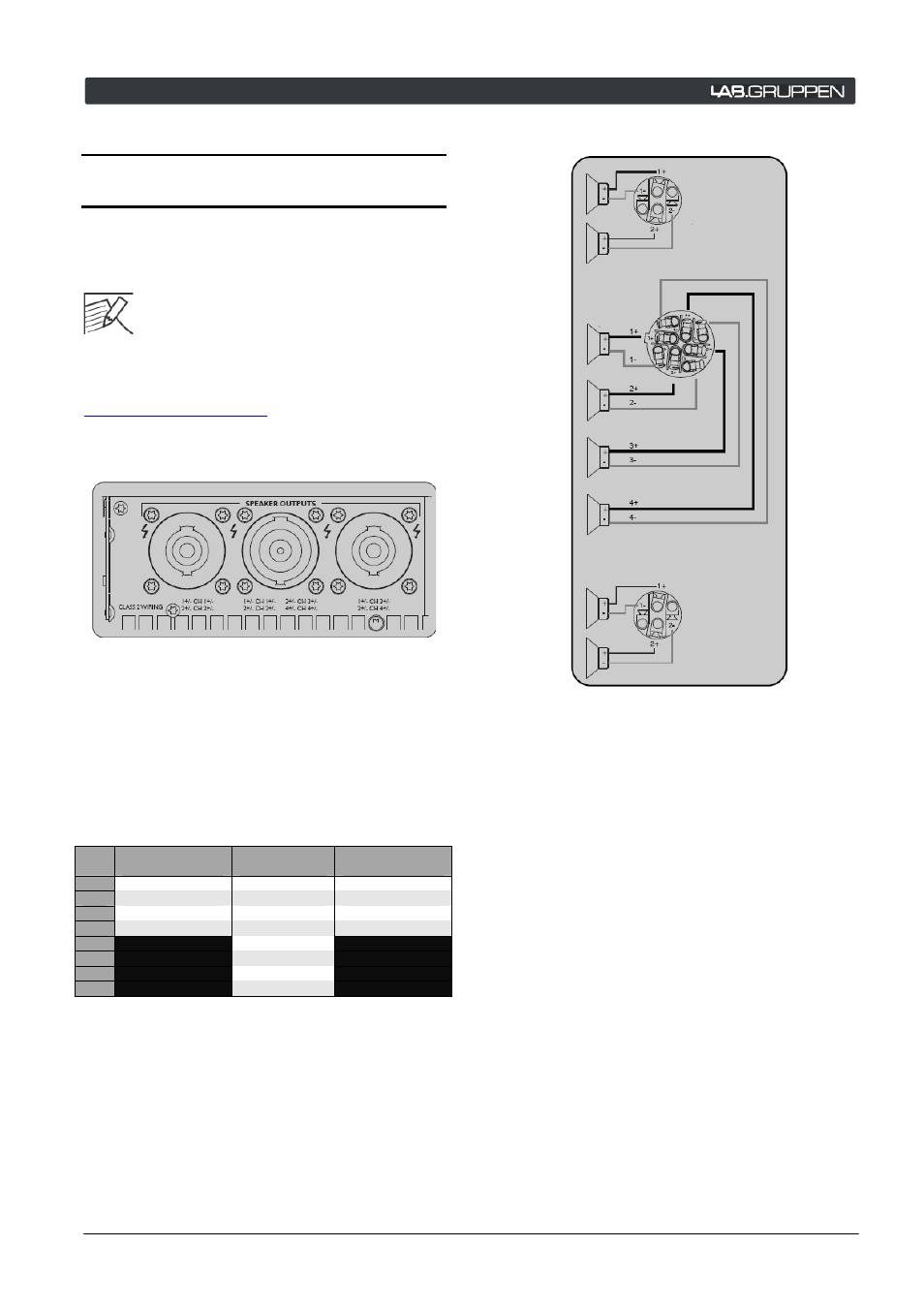

10.3.1 Разъемы выходов Speakon
Рис. 10-6
В этой версии все силовые выходы доступны либо на
одном 8-контактном, либо на двух 4-контактных
разъемах Speakon. Два 4-контактных разъема
содержат выходы каналов 1 & 2 и 3 & 4
соответственно. На 8-контактный разъем NL8
подаются все четыре канала выхода.
Нижеприведенная
таблица 10-3 показывает
правильную распайку разъемов Speakon:
№
Разъем NL4 №1
Каналы 1 и 2
Разъем NL8
Каналы 1-4
Разъем NL4 №2
Каналы 3 и 4
1+
Канал 1, пол.+
Канал 1, пол.+
Канал 3, пол.+
1-
Канал 1, пол.-
Канал 1, пол.-
Канал 3, пол.-
2+
Канал 2, пол.+
Канал 2, пол.+
Канал 4, пол.+
2-
Канал 2, пол.-
Канал 2, пол.-
Канал 4, пол.-
3+
Канал 3, пол.+
3-
Канал 3, пол.-
4+
Канал 4, пол.+
4-
Канал 4, пол.-
Табл. 10-3
Разъем NL4
Выходные
каналы 1 и 2
Разъем NL8
Выходные
каналы 1 – 4
Разъем NL4
Выходные
каналы 3 и 4
Рис. 10-7
Пользователю
предоставляется
выбор
более
удобного разъема для подключения акустическим
систем в зависимости от инсталляции. При желании
можно использовать оба варианта одновременно, к
примеру, один из них можно задействовать для
проверочных целей.
При подсоединении громкоговорителей убедитесь,
что все контакты «+» соединяются к пинам с меткой
«+», а контакты «-» - к минусовым пинам.
