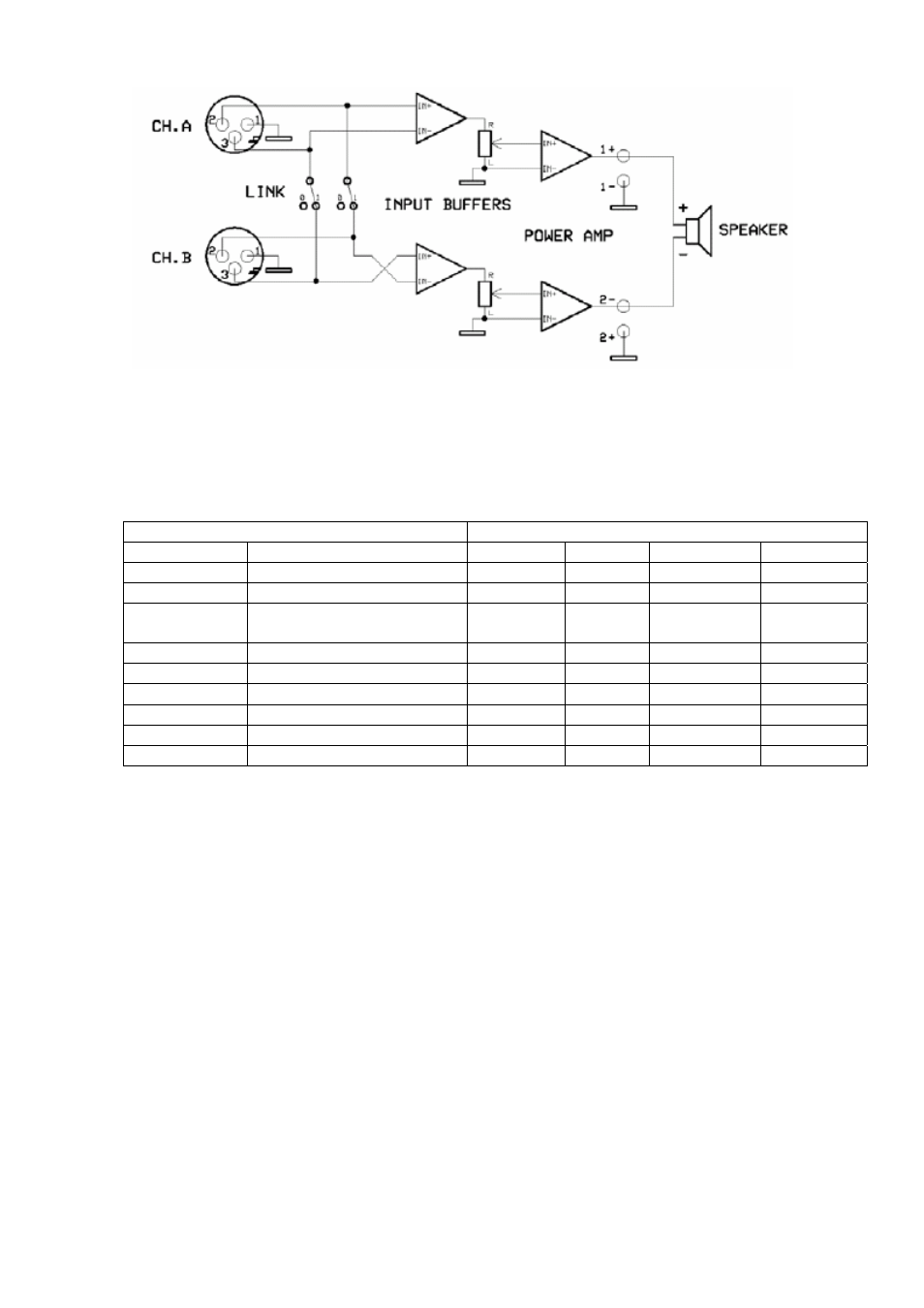

5.4 Переключатель MLS – соответствие импедансу нагрузки
Переключатели MLS
TM
находятся на тыловой панели. С его помощью можно точно согласовать
усилитель и громкоговорители, имеющие различные импедансы, и добиться того, что при работе с
2-Омной нагрузкой fP3400 не будет выделять лишнего тепла. Усилитель fP3400 может отдавать
1500 Вт на канал и на 2 Ом, и на 4 Ом. При подключении низко-омной нагрузки используйте
самые низкие значения MLS (-4 или –5 дБ), как показано в таблице 1. При других значениях
усилитель способен обеспечить мощность, значительно большую, чем 1500 Вт.
(1) Зависит от толерантности компонентов
(2) Постоянная мощность с одним работающим каналом или пиковая мощность с
обоими работающими каналами (При большой постоянной мощности может
активироваться тепловая защита).
Мощность указана в Ваттах по стандарту EIA , 1 кГц, 1% THD
Таблица 1
Установки переключателей MLS могут быть различными для каждого канала, чем достигается
большое количество комбинаций (См. таблицу 2). В таблице 2 даны лучшие варианты установок
переключателей MLS для решения Ваших задач. Нет никакого риска повредить усилитель, так как
он имеет прекрасную защиту (даже при нагрузке меньше 0,3 Ом). Усилитель fP3400 является
конвертором мощности, и, выбирая позиции MLS, Вы просто перераспределяете часть мощности
3400 Вт.
FP3400
Положение переключателя MLS
Нагрузка
Конфигурация -
5
дБ -
4
дБ -
2
дБ 0
дБ
16 Ом
Стерео (2 канала) 160
Вт 200
Вт 340
Вт 520
Вт
8 Ом
Стерео (2 канала) 300
Вт 400
Вт 700
Вт 1100
Вт
4 Ом
Стерео (2 канала) 600
Вт 750
Вт 1300
Вт 1500
Вт
1900 Вт (2)
2 Ом
Стерео (2 канала) 1200
Вт 1400
Вт 1550
Вт 1700
Вт (1)
1900
Вт (2)
3000 Вт (2)
16 Ом
Мост моно 600
Вт 800
Вт 1400
Вт 2200
Вт
8 Ом
Мост моно 1200
Вт 1500
Вт 2600
Вт 3000
Вт
4 Ом
Мост моно 2400
Вт 2800
Вт 3100
Вт 3100
Вт (1)
