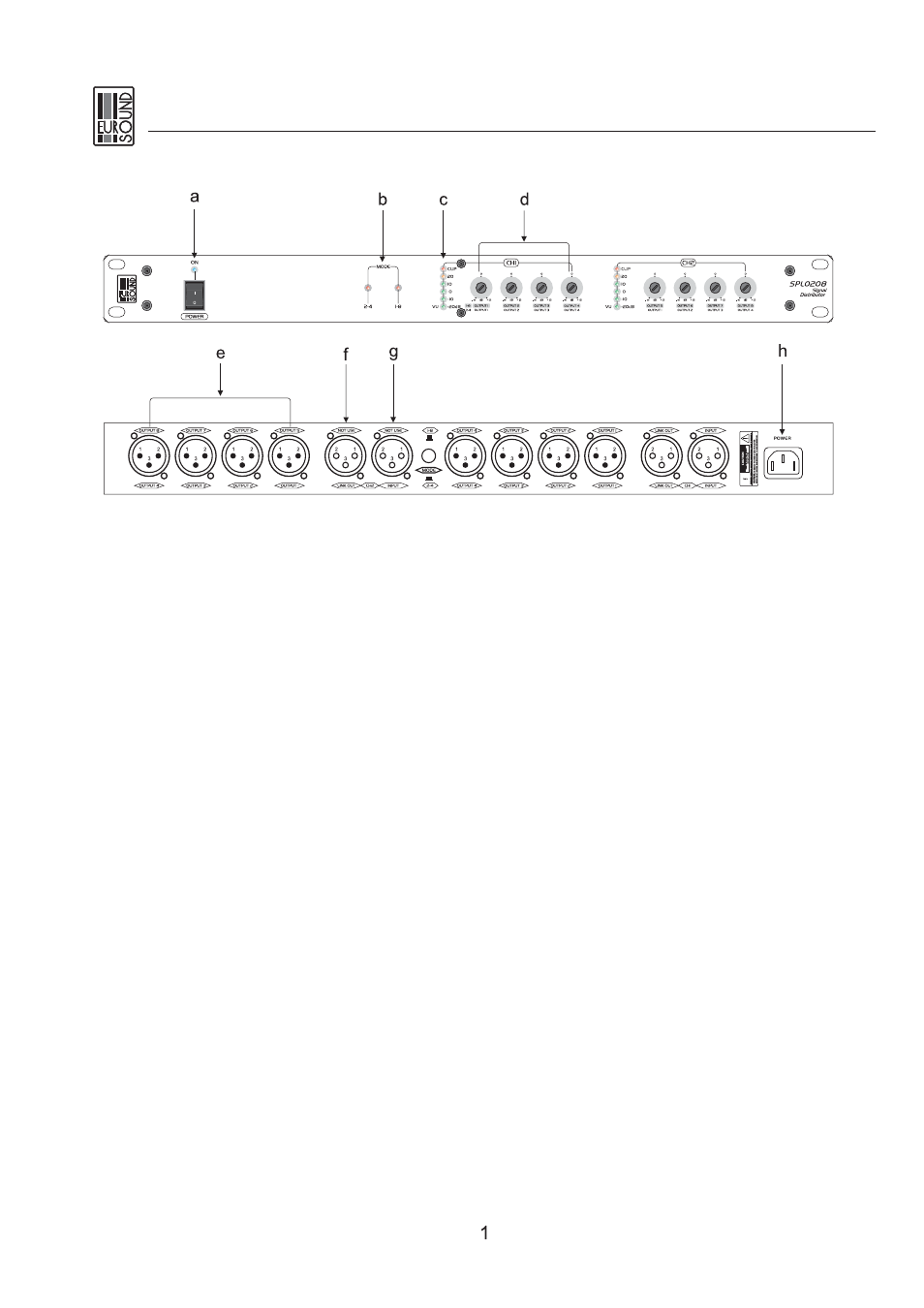

Передняя задняя панели прибора / SPL0208
Профессиональное звуковое оборудование
A.
B.
CLIP
CLIP
D.
SPL0208
E.
PIN1 -
PIN2 + , PIN3 -
Выключатель.
Индикатор режима.
С. Индикатор уровня сигнала.
Регулятор чувствительности на выходе.
Выход прибора
При нажатии загорается индикатор, означающий готовность прибора к работе.
Отображает режимфункционирования прибора. Левый индикатор указывает на режим2 входа -
4 выхода, правый - 1 вход - 8 выходов.
Шести полосный индикатор со значениями -20 дБ, -10 дБ, 0 дБ, 20 дБ и с точностью
отображают текущий уровень сигнала на выходе. В случае частых загораний сигнала
или при постоянномего свечении, необходимо снизить входной уровень сигнала.
Изменяет уровень сигнала после его прохождения через внутреннюю распределительную цепь
прибора Варьируется в диапазоне от - до +12 дБ
данные разъемы являются одновременно симметричными и несимметричными. Подключение
как к симметричному разъему осуществляется таким образом: заземление,
горячий холодный. Несимметричный представляется в виде: ,
.
PIN1 PIN3 -
PIN2 +
F.
PIN1 - PIN2 + , PIN3 -
PIN1 PIN3 - PIN2 +
SPL0208
G. XLR.
PIN1 - PIN2 + , PIN3 -
PIN1 PIN3 - PIN2 +
H.
заземление,
горячий. Вне зависимости какой метод подключения вы используете, уровень выходного
сигнала постоянен.
Данный разъем параллелен входному гнезду. Он является одновременно симметричным и
несимметричным. Подключение как к симметричному разъему осуществляется таким образом:
заземление, горячий холодный. Несимметричный представляется в виде:
, заземление, горячий. Вне зависимости какой метод подключения вы
используете, уровень выходного сигнала постоянен. Вы можете использовать этот разъем
для подсоединения других приборов с целью большего распределения сигнала,
но будьте внимательны: Чрезмерное количество каналов может привести к ухудшению
качества сигнала.
Гнездо входа выполнено на разъеме Оно является одновременно симметричным и
несимметричным. Подключение как к симметричному разъему осуществляется таким образом:
заземление, горячий холодный. Несимметричный представляется в виде:
, заземление, горячий. Вне зависимости какой метод подключения вы
используете, это не повлияет на уровень входного сигнала.
И
Связнойвыход.
Вход
Гнездо для подключения блока питания.
XLR.
