Инструкция по эксплуатации Eurosound Compact-1005
Страница 4

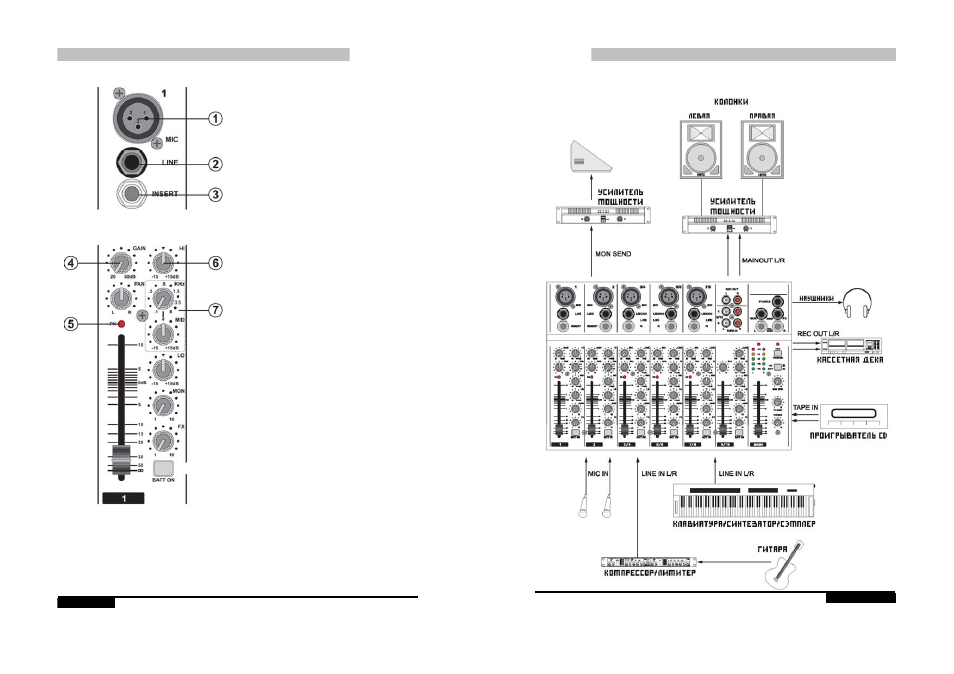

ПАНЕЛЬ УПРАВЛЕНИЯ
COMPACT-1005
• Секция монофонического канала
1. MIC
Разъём XLR для
подключения
микрофона. Входной уровень -60~-
20дБ. На разъём может подаваться
фантомное питание +24В (+18В при
использовании
батарей)
для
конденсаторного микрофона.
2. LINE
Симметричный ¼” джек
для
подключения источника линейного
сигнала -40~0дБ.
3. INS
Инсерт – это точка разрыва пути
сигнала входного канала, позволяющая
вывести сигнал из микшера на внешнее
устройство (например, компрессор) и
затем вернуть его для дальнейшего
микширования.
4. GAIN
Используйте регулятор для настройки
оптимального
уровня
входного
сигнала. Для наилучшего отношения
С/Ш и увеличения динамического
диапазона
рекомендуется
устанавливать уровень так, чтобы
индикатор пика (5) загорался время от
времени.
5. PEAK
Красный светодиодный индикатор
загорается при появлении сигнала со
слишком высоким уровнем. Уровень
сигнала замеряется перед фэйдером
канала. Индикатор загорается за 3 дБ
до
срыва
сигнала
(клипа)
и
предупреждает
о
возможной
перегрузке.
6. HI
Регулятор
контролирует
ВЧ
эквалайзер. Диапазон регулировок +/-
15дБ @ 12кГц
7. MID
Эти регуляторы контролируют СЧ
частоты.
Верхний
служит
для
установки центральной частоты в
диапазоне 0,1-8кГц, нижний изменяет
уровень сигнала в диапазоне +/-15дБ.
Страница 3
COMPACT-1005
ПРИМЕР ИСПОЛЬЗОВАНИЯ
ПРИМЕР ИСПОЛЬЗОВАНИЯ
Страница 8
