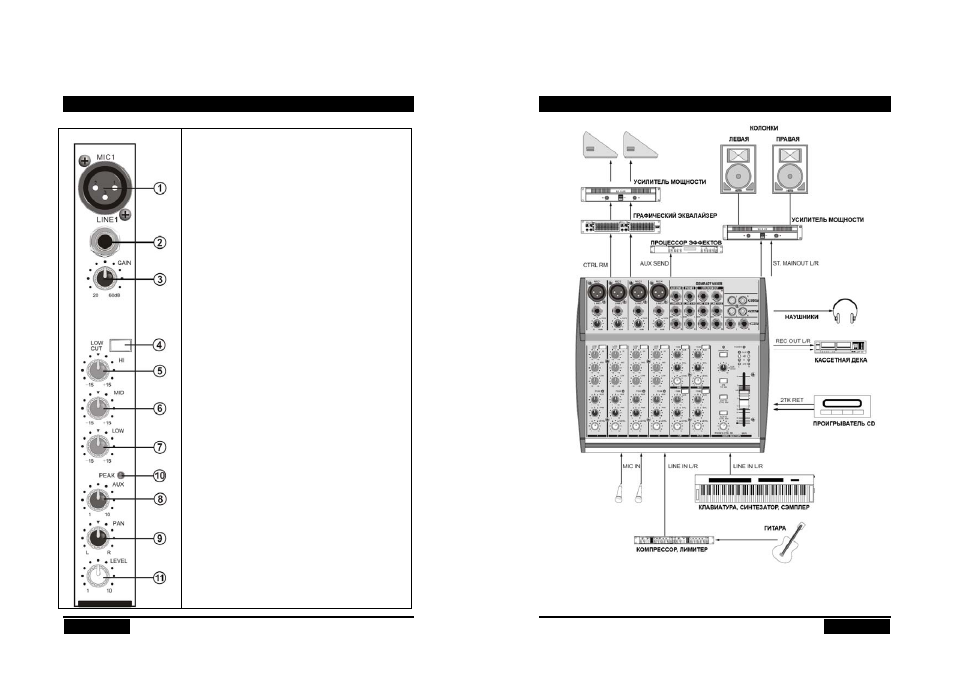

ПАНЕЛЬ УПРАВЛЕНИЯ
• Секция моно канала 1. MIC
XLR вход для подключения микрофона с уровнем
сигнала -60~-20дБ. При включении фантомного
питания на конденсаторный микрофон подаётся
постоянный ток +48В.
2.
LINE
¼” симметричный джек для подключения источника
линейного сигнала с уровнем -40дБ~0дБ.
3.
GAIN
Используйте регулятор для установки оптимального
уровня
входного сигнала. Для увеличения
динамического диапазона и отношения сигнал-шум
рекомендуется установить уровень так, чтобы
индикатор пика загорался изредка.
4.
Low Cut
Кнопка включает обрезной НЧ фильтр, уменьшающий
уровень НЧ помех.
5.
HI
Регулирует уровень ВЧ входного сигнала. 12кГц ±15дБ.
6.
MID
Регулирует уровень CЧ входного сигнала. 2.5кГц
±15дБ.
7.
LOW
Регулирует уровень НЧ входного сигнала. 80Гц ±15дБ.
8.
AUX (кроме Compact-1204X)
Регулятор контролирует уровень сигнала канала,
посылаемого в шину AUX. Сигнал берётся до фейдера
и не зависит от него.
EFF (Compact-1204X)
Регулятор контролирует уровень сигнала встроенного
процессора эффектов. Расположен после фейдера и
зависит от его положения. Используйте, если хотите
применить процессор эффектов на этом канале.
9.
PAN
Регулятор определяет уровень сигнала канала,
посылаемого в шины L/R. Если регулятор находится в
среднем положении, уровни L/R одинаковы.
Страница 9
ПРИМЕР ПРИМЕНЕНИЯ
