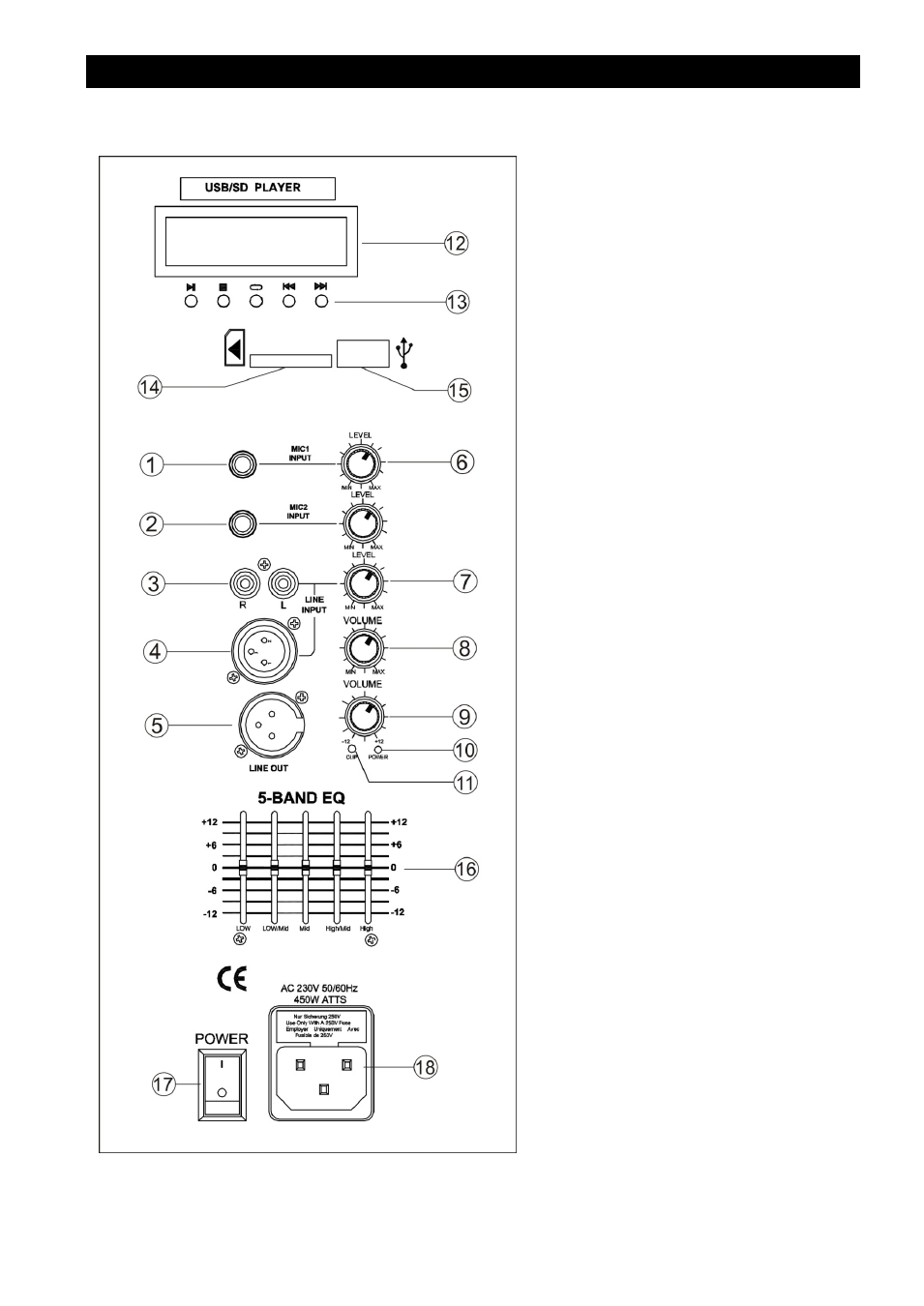

ПАНЕЛЬ УПРАВЛЕНИЯ
Модели 12USBQ и 15USBQ
1.
Микрофонный вход на разъеме
TRS.
Предназначен для подключения
микрофона или другого источника с
микрофонным уровнем сигнала, напри-
мер, гитары.
2.
Микрофонный вход на разъеме
TRS.
Аналогичен входу 1. (только для
15USBQ)
3.
Линейный вход на разъемах
RCA. Предназначен для подключения
источников сигнала с линейным уров-
нем, например CD или DVD плеера.
4.
Линейный вход на разъемах
XLR
. Предназначен для подачи сигала с
выхода микшерного пульта или другой
аналогичной системы.
5.
Линейный выход на разъеме
XLR
. Предназначен для посыла сигнала
на другую аналогичную систему или
усилитель мощности.
6.
Регуляторы уровня громкости
микрофонных входов.
7.
Регулятор уровня громкости ли-
нейных входов.
8.
Регулятор уровня громкости
встроенного MP3-проигрывателя.
9.
Регулятор уровня общей громко-
сти.
10.
Индикатор наличия электропита-
ния.
11.
Индикатор перегрузки.
12.
Экран
встроенного
MP3-
проигрывателя.
13.
Кнопки
управления
MP3-
проигрывателя.
14.
Разъем для SD-карты.
15.
Разъем для флэш-карты.
16. 5-
полосный эквалайзер.
17.
Кнопка включения питания.
18.
Разъем для шнура питания 220 В
с отсеком для предохранителя.
