5
7. Светодиодные индикаторы сигнала SIG
Этот индикатор свидетельствует о наличии сигналов в каналах A и B

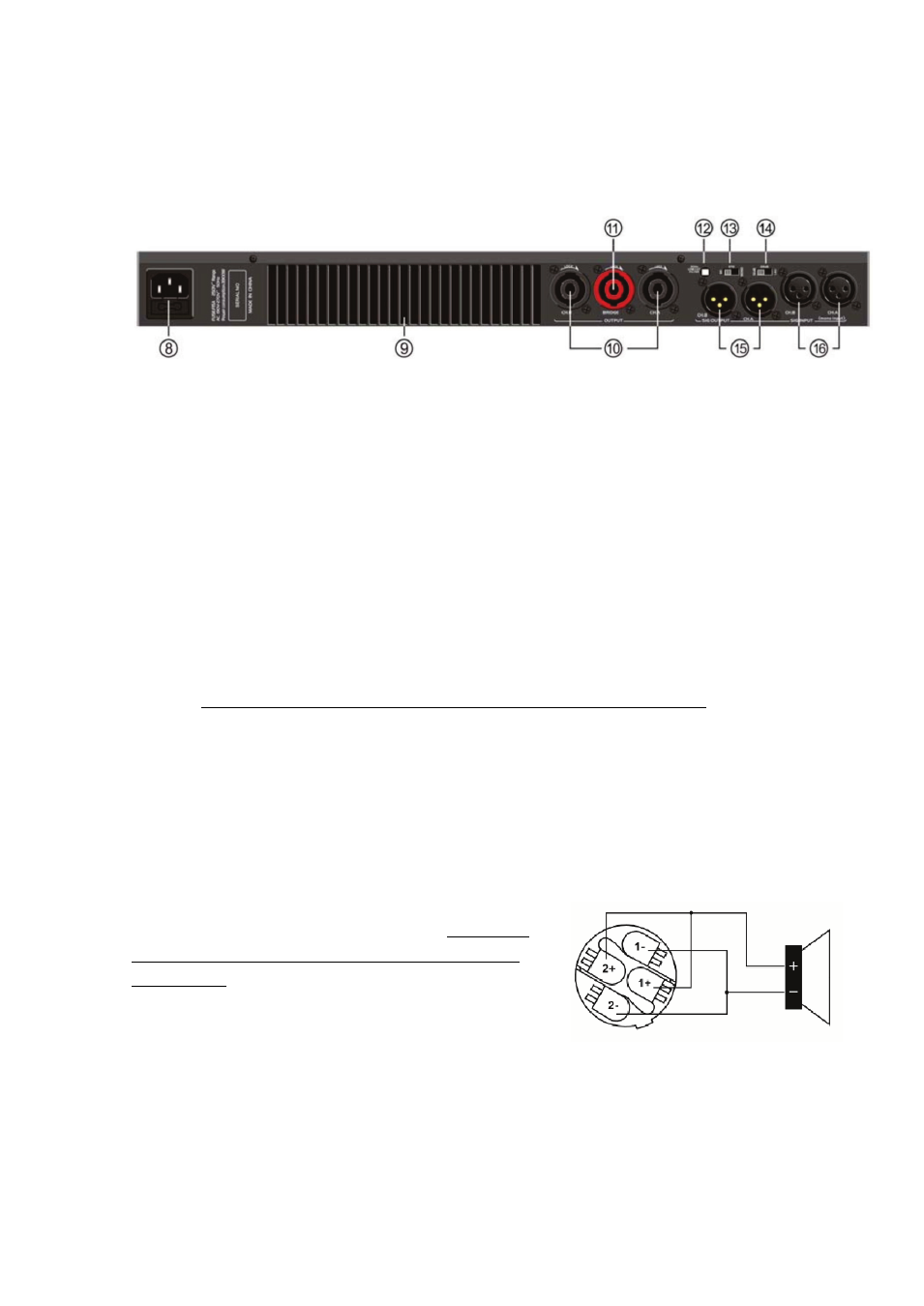

Задняя панель
8. Вход питания
Стандартный IEC разъем со встроенным держателем предохранителя для подключения
кабеля питания.
9. Вентиляционные отверстия
В процессе работы усилителя выделяется тепло, жизненно важные элементы усилителя
при этом охлаждаются вентиляторами. Очень важно, чтобы вентиляционные отверстия не
были перекрыты, это может привести к перегреву и выходу усилителя из строя .
10. Выходы СH-A и CH-B
Используйте разъемы Speakon для подсоединения акустических систем в стерео или моно
режиме. Сопротивление подключаемых АС должно быть не менее 4 Ом.
Схема соединений данных разъемов следующая:
(+) = PIN1+ /PIN2+
(-) = PIN1- /PIN2-
11. Выход BRIDGE
Воспользуйтесь разъемом Speakon для подключения
акустических систем в режиме «мост». Общее со-
противление подключаемых АС должно быть не
менее 8 Ом.
Схема соединений данных разъемов следующая:
(+) = PIN1+ /PIN2+
(-) = PIN1- /PIN2-
Схема подключения
