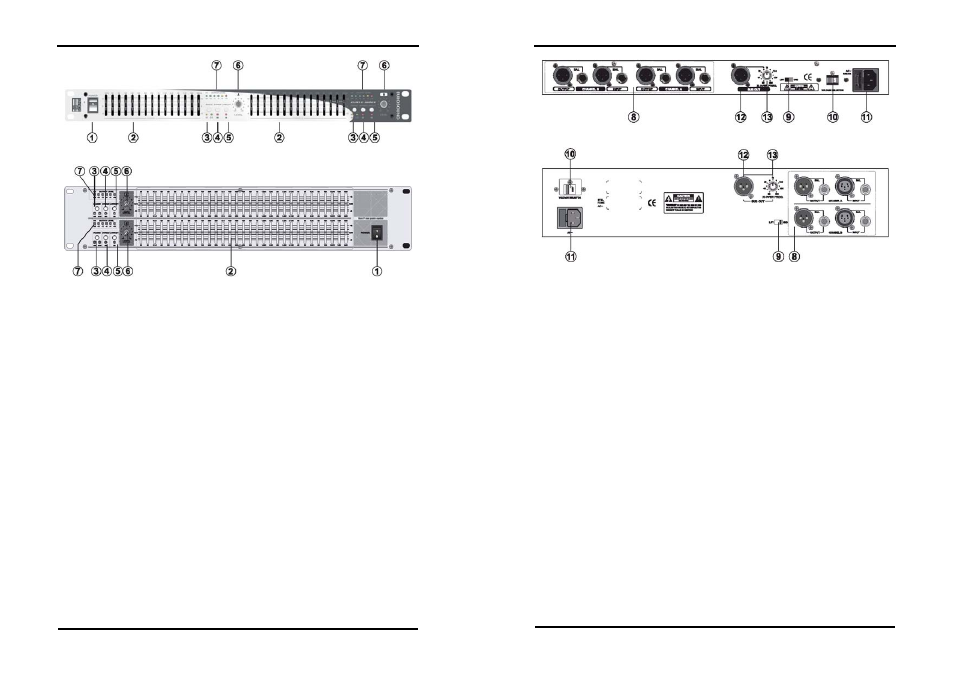

ЛИЦЕВАЯ ПАНЕЛЬ
1. Переключатель питания
Используется для включения/выключения устройства.
Внимание: всегда включайте эквалайзер до и выключайте после
усилителя мощности.
2. Ползунки эквалайзера
Каждый из ползунков отвечает за усиление или ослабление
сигнала соответствующей полосы частот.
3. Селектор и индикатор диапазона настройки эквалайзера
Определяет максимальный уровень усиления и ослабления сигнала
ползунками эквалайзера. Диапазон равен +/-6дБ, если селектор
нажат и +/-12дБ, - если отжат. Два светодиодных индикатора
отображают состояние селектора.
4. Индикатор и переключатель BYPASS
При нажатии переключателя индикатор загорается и сигнал,
поступающий на входы эквалайзера, подаётся на выходы
неизменённым.
5. Переключатель и индикатор обрезного НЧ фильтра
При нажатии переключателя индикатор загорается и на входе
включается фильтр, эффективно снижающий уровень
низкочастотных помех.
6. Регулятор уровня
Вращающийся регулятор определяет уровень выходного сигнала.
7. Индикаторы выходного уровня и питания
5-полосный светодиодный индикатор отображает уровень
выходного сигнала. Индикатор слева загорается при включении
питания.
-3- Графический эквалайзер EUROSOUND серии CURVE
ЗАДНЯЯ ПАНЕЛЬ
8. Входные и выходные разъёмы
Входы и выходы каналов эквалайзера оснащены подключёнными
параллельно разъёмами XLR и ¼” джеками.
При симметричном подключении в разъёме XLR контакт 2 –
сигнал, 3 – ноль и 1 – земля. В разъёме типа джек остриё – сигнал,
кольцо – ноль и рукав – земля.
При несимметричном подключении в разъёме XLR контакт 2 –
сигнал и 1 – земля. В разъёме типа джек остриё – сигнал и рукав –
земля. Внимание: для подключения используется только один из
параллельных разъёмов.
9. Переключатель заземления
Определяет, подключена ли земля к корпусу устройства. В
положении GND земля подключена к корпусу устройства. Если в
результате появления «земляной петли» в аудиосистеме,
состоящей из нескольких компонентов, слышно гудение,
установите переключатель в положение LIFT.
10. Селектор рабочего напряжения
Устанавливается в соответствие с установками местной сети
питания. Во избежание повреждения устройства в результате
случайного переключения напряжения закройте панель.
11. Разъём питания с креплением предохранителя
Служит для подключения кабеля переменного тока.
12. SUB OUT
Этот разъём служит для вывода микшированного из каналов А и В
НЧ сигнала.
13. X-OVER FREQ
Регулятор служит для изменения полосы микшированного НЧ
сигнала.
