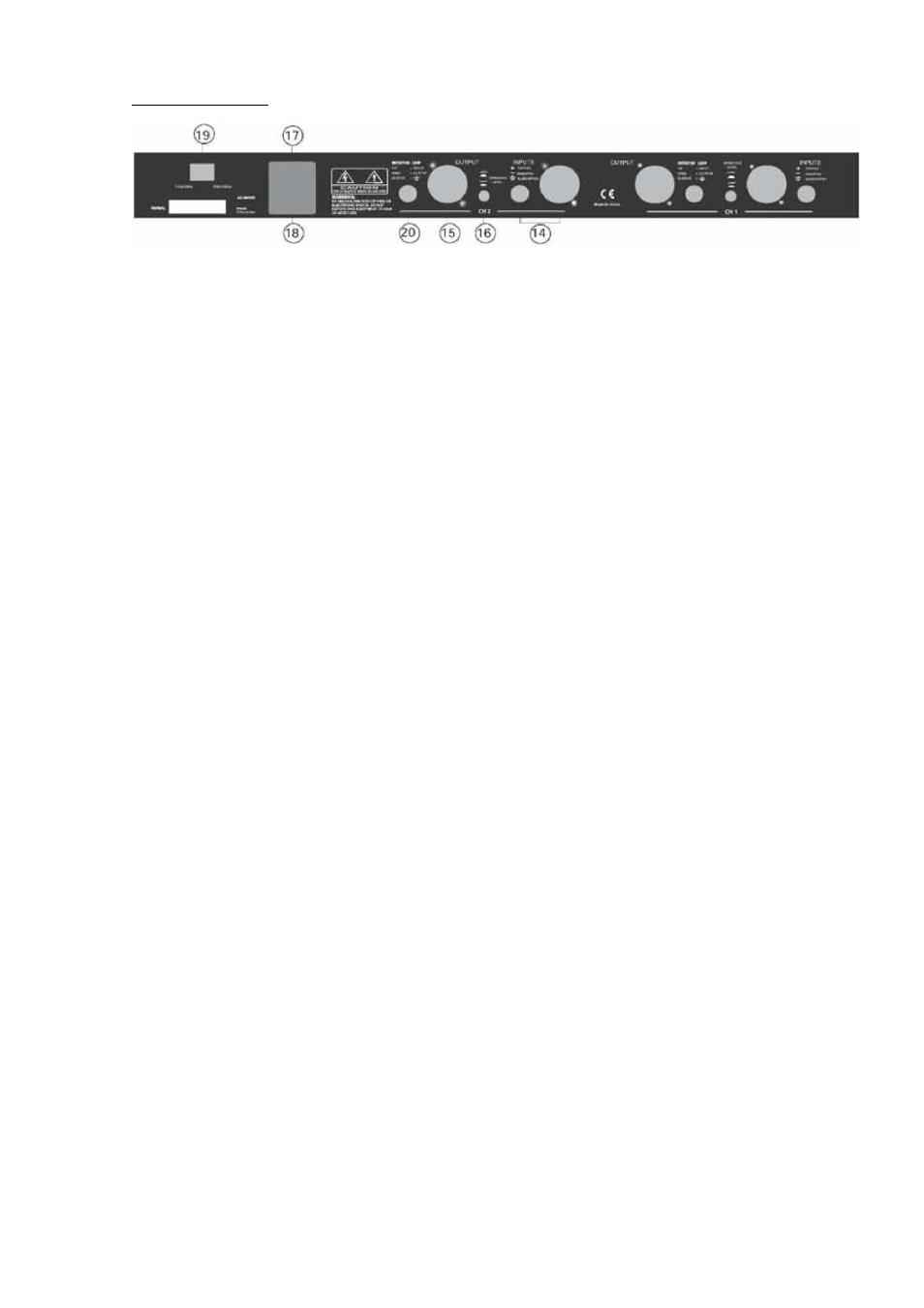

ЗАДНЯЯ ПАНЕЛЬ
14. ВХОДЫ
Clex2410 оснащён ¼” (6,3мм) TRS и XLR входными аудио разъёмами. Их можно использовать для
симметричных и несимметричных подключений следующим образом:
Несимметричное подключение моно ¼” джеков
Остриё=сигнал, рукав=земля/экран
Симметричное подключение стерео ¼” TRS
джеков Остриё=(+), кольцо=(-), рукав=земля/экран
Симметричное подключение разъёмов XLR 1=земля/экран, 2=(+), 3=(-)
15. ВЫХОДЫ
Для вывода сигнала на Clex2410 используются разъёмы XLR.
Симметричное подключение разъёмов XLR
1=земля/экран, 2=(+), 3=(-)
16. СЕЛЕКТОР РАБОЧЕГО УРОВНЯ
Кнопкой OPERATING LEVEL вы можете выбрать один из 2 рабочих уровней: -10дБв для бытовой
записывающей или +4дБу для профессиональной студийной аппаратуры.
Индикаторы уровня автоматически подстраиваются под выбранный уровень.
17. КРЕПЛЕНИЕ ПРЕДОХРАНИТЕЛЯ
Стандартный разъём питания IEC содержит крепление под 20мм. предохранитель. При замене
предохранителя используйте аналогичный (характеристики указаны на задней панели устройства).
18. РАЗЪЁМ ПИТАНИЯ
Стандартный разъём питания IEC для подключения к сети питания переменного тока с помощью
прилагаемого кабеля питания.
19. СЕЛЕКТОР НАПРЯЖЕНИЯ
Используйте кнопку VOLTAGE SELECTOR для выбора используемого в вашем регионе
напряжения сети питания (115В/60Гц или 230В/50Гц). (Примечание: неправильная установка
напряжения может привести к повреждению устройства).
20. ИНСЕРТ DETECTOR LOOP
Этот ¼” TRS джек можно использовать как точку инсерта для внешнего управления устройством с
помощью определённых частот через эквалайзер. Этот разъём можно использовать как вход
(монофонический джек) или как инсерт (стереофонический джек). В этом случае используйте
специальный переходник, делящий стерео разъём на два моно. На кольцо разъёма DETECTOR
LOOP подаётся выходной сигнал устройства, а остриё получает обработанный сигнал с внешнего
устройства.
