Р У К О В О Д С Т В О П О Л Ь З О В А Т Е Л Я

w w w . a s i a m u s i c . r u

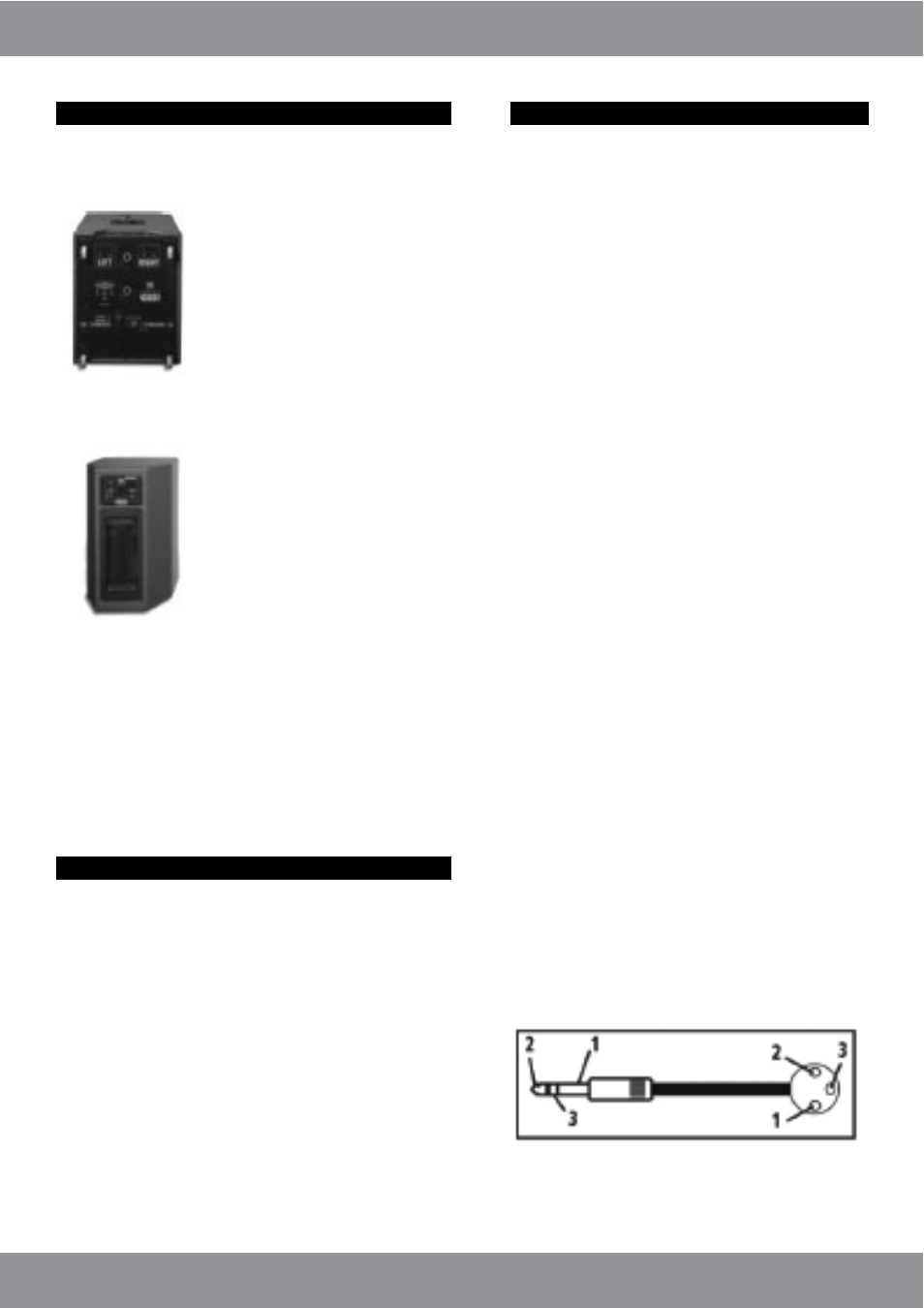

1. Компоненты системы ATLANT-3600
Субвуфер
Корпус субвуфера ATLANT-
3600 имеет два отделения. В пе-
реднем отделении находится 15-
дюймовый динамик с мощностью
600 Вт RMS и номинальным сопро-
тивлением 8 Ом. Заднее отделение
содержит электронику (питание,
предусилители и усилители мощ-
ности).
Сателлиты
В этих колонках фазоинвер-
торного типа установлены 12-дюй-
мовые динамики и 1 дюймовый ВЧ
динамик с рупором 60 градусов х
90 градусов. Мощность динамика
600 Вт RMS при номинальном со-
противлении 8Ом. Отражающая по-
верхность сателлитов скошена под
углом 3 градуса с целью лучшей
ориентации колонок и предотвра-
щения нежелательных отражений звука.
ПРИМЕЧАНИЕ: Компоненты системы спе-
циально подобраны для совместного использо-
вания. Наилучшее качество звучания достижимо
только в указанной конфигурации.
2. Транспортировка
Для транспортировки системы установите субвуфер
на ножки и поместите сателлит на субвуфер, защитной ре-
шеткой вниз. Закрепите сателлиты прилагаемым ремнем.
3.Управление
3.1 Субвуфер ATLANT-3600
1. Индикатор питания.
Этот индикатор зажигается при установке вы-
ключателя питания (см. заднюю панель) в положение
ON, если система подключена к сети питания.
2. Регуляторы чувствительности GAIN
каналов.
Эти регуляторы позволяют привести усили-
тель мощности в соответствие с уровнем сигнала.
Используйте их для предотвращения искажений при
работе с сигналами высокого уровня.
3. Регулятор уровня субвуфера.
Этот регулятор определяет уровень громкос-
ти субвуфера.
4
. Кнопка GROUND.
Служит для разделения земли сигнала и зем-
ли корпуса при возникновении гудения. Разрыв зем-
ли происходит при нажатии кнопки.
5. Входные разъемы.
При использовании симметричного источни-
ка сигнала к входным разъемам ATLANT-3600 мож-
но подключить 1/4 дюйма стерео джек, расшитый
следующим образом: 2 = +, 1 = -, 3 = земля. Если
выход вашего микшера несимметричен, вы можете
использовать 1/4 дюйма моно джек, расшитый сле-
дующим образом: острие = +, рукав = -.
6. Выходные разъемы.
Служат для вывода линейного сигнала (левый
или правый) на дополнительную систему, внешнее
устройство, усилители мощности мониторов и т.д.
