n) DELAY – регулирует время запаздывания сигнала. Вращение по часовой стрелке увеличивает
время, вращение против – уменьшает.
o) REPEAT – настраивает уровень повтора сигнала. Обратите внимание: для упрощения
идентификации соответствующие входные разъёмы и органы управления каналов помечены одним
цветом.

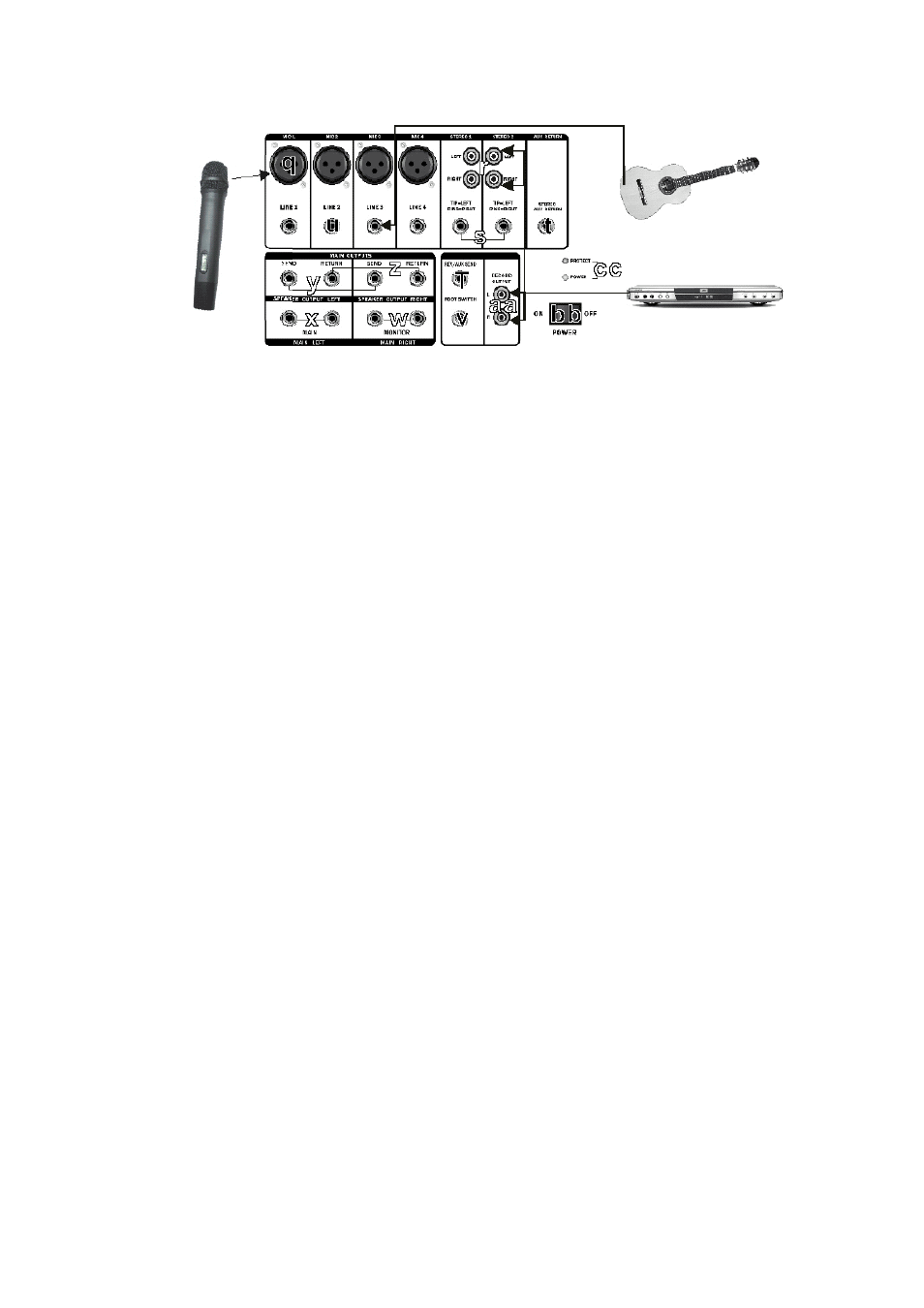

СТЕРЕО ВХОДЫ MIC/LINE
q) ВХОД МИКРОФОНА – служит для подключения микрофона. Вход оснащён разъёмом XLR (мама).
u) ЛИНЕЙНЫЙ ВХОД – служит для подключения инструмента. Вход оснащён ¼” Джеком и
предназначен для подключения источников линейного сигнала, например, микрофон с высоким
сопротивлением, клавиатура, драм-машина, внешний процессор эффектов и т.д. Может работать с
симметричными и несимметричными кабелями.
r и s) СТЕРЕО ВХОДЫ – стерео входы RCA и ¼” TRS (остриё=левый, кольцо=правый, рукав=земля –
стандартная распайка) предназначены для подключения кассетной деки, проигрывателя CD или
другого источника линейного сигнала. Можно использовать для подключения выходов звуковой
карты компьютера к ROCKBULLET-640. В продаже имеются адаптеры разъёмов 1/8” (папа) на RCA.
Примечание: входы настроены на постоянный уровень сигнала.
aa) СТЕРЕО ВЫХОД – стерео разъёмы RCA TAPE OUT служат для вывода сигнала микса,
независимого от регуляторов мастер уровня. Используйте их для подключения записывающего
устройства, например, цифровой деки. Изменения, вносимые в сигнал регуляторами уровня входов,
эквалайзером канала и регуляторами реверберации, сказываются на выходе TAPE OUT, а
изменения, вносимые регуляторами мастер уровня – нет. Изменения положения регуляторов мастер
уровня не сказываются на уровне записи. При настройке уровня записи, воспользуйтесь
руководством пользователя записывающего устройства.
РАЗЪЁМЫ AUX И FOOT SWITCH
T) ПОСЫЛ REV/AUX – служит для подключения внешнего процессора эффектов. Хотя
ROCKBULLET-640 оснащён процессором реверберации, мы предусмотрели возможность включения
в звуковой тракт дополнительного процессора эффектов. Разъём ¼’ служит для вывода сигнала с
шины эффектов ROCKBULLET-640 на внешний процессор (например, цифрового delay или хоруса).
t) ВОЗВРАТ AUX – служит для подключения выхода внешнего процессора эффектов. Этот ¼” стерео
джек предназначен для получения сигнала с внешнего процессора эффектов (например, с
цифрового delay или хоруса). Вход также можно использовать в качестве дополнительного стерео
входа с регулировкой мастер регуляторами громкости.
v) FOOT SWITCH – разъём педали позволяет приглушать или отключать возврат встроенного
процессора реверберации. Распайка педали подразумевает замыкание острия на рукав для
отключения реверберации. Педаль подключается стандартным инструментальным или акустическим
кабелем.
y и z) РАЗЪЁМЫ ПОСЫЛА И ВОЗВРАТА УСИЛИТЕЛЯ – каждый канал усилителя имеет разъёмы
посыла и возврата, позволяющие подключить к системе внешний эквалайзер или другой процессор
сигнала. Сигнал посыла берётся после микшера и до усилителя мощности.
