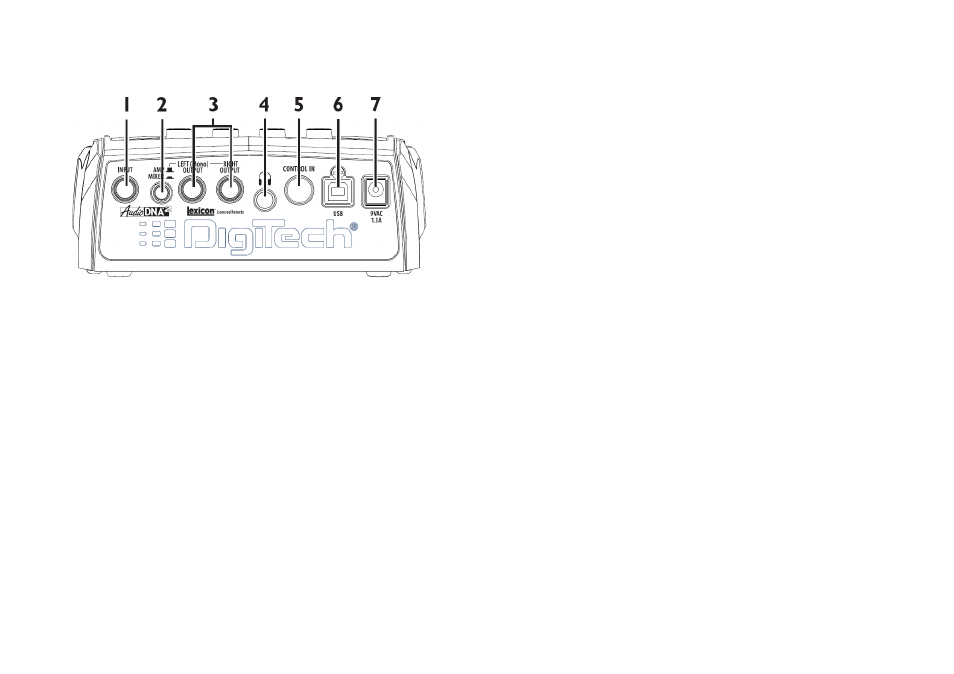

Задняя панель
1. Input
Высокоимпедансный TS-разъём для подключения инструмента.
2. Amp/Mixer
Эта кнопка оптимизирует выходы RP150 для коммутации с гитарным
усилителем, микшером или звукозаписывающим устройством. В
режиме «Mixer» (кнопка нажата) выходы оптимизируются для
подключения к микшеру, звукозаписывающему устройству или
наушникам. В режиме «Amp» (кнопка отжата) выходы оптимизируются
для подключения напрямую к гитарному усилителю.
3. Выходы Left (Mono) и Right
Подключите выход Left (Mono) к входу усилителя (или микшера) для
получения монофонического сигнала. Подключите оба выхода к входам
двух усилителей (или двум каналам микшера) для получения
стереофонического сигнала.
10
4. Вход наушников
Этот 1/8” разъём используется для подключения стереонаушников. Для
полноценной передачи частот установите кнопку Amp/Mixer в
положение «Mixer». Рекомендуется использовать наушники с
импедансом в 100 Ом или менее.
Примечание: Выходной сигнал разъёма наушников может быть как
моно- так и стереофоническим (в зависимости от конфигурации 1/4”
выходов). Если задействованы оба выхода – сигнал наушников будет
стереофоническим. Если кабель подключен только к разъёму Left
(Mono) – сигнал наушников будет монофоническим.
5. Control In
Подключите сюда пассивную педаль громкости или педаль для
управления эффектами процессора (Wah и/или Whammy™). Если
данные эффекты не включены, педаль по умолчанию будет отвечать за
уровень звука RP150.
6. USB-порт
С помощью этого разъёма можно подключить процессор к компьютеру
(1) для работы с программой X-Edit™ Editor/Librarian или (2) для
передачи аудио с компьютера и на компьютер. Поток аудиоданных
разделён на 4 канала (2 – с процессора на компьютер, 2 с компьютера
на процессор). Звук имеет частоту дискретизации 44.1 кГц и битовую
разрядность 16 или 24 бит. Панель утилит программы Editor/Librarian
позволяет регулировать уровень микса RP150 и звукозаписывающей
программы, к которой подключен процессор.
Примечание: Вы можете скачать программу X-Edit Editor/Librarian и
USB-драйверы на сайте www.digitech.com.
7. Разъём питания
Подключайте только прилагаемый адаптер PS0913R от DigiTech.
