Описание панели управления
Также вы можете, нажав эту кнопку INST, переключить группу звуков, назначенных на эти
пэды (смотрите пункт 14).
14. Ïýäû
Когда кнопка INST нажата (смотрите пункт 13) и светится, то звуки инструментов (бараба-
нов и баса) проигрываются с данных пэдов.
Çàäíÿÿ ïàíåëü

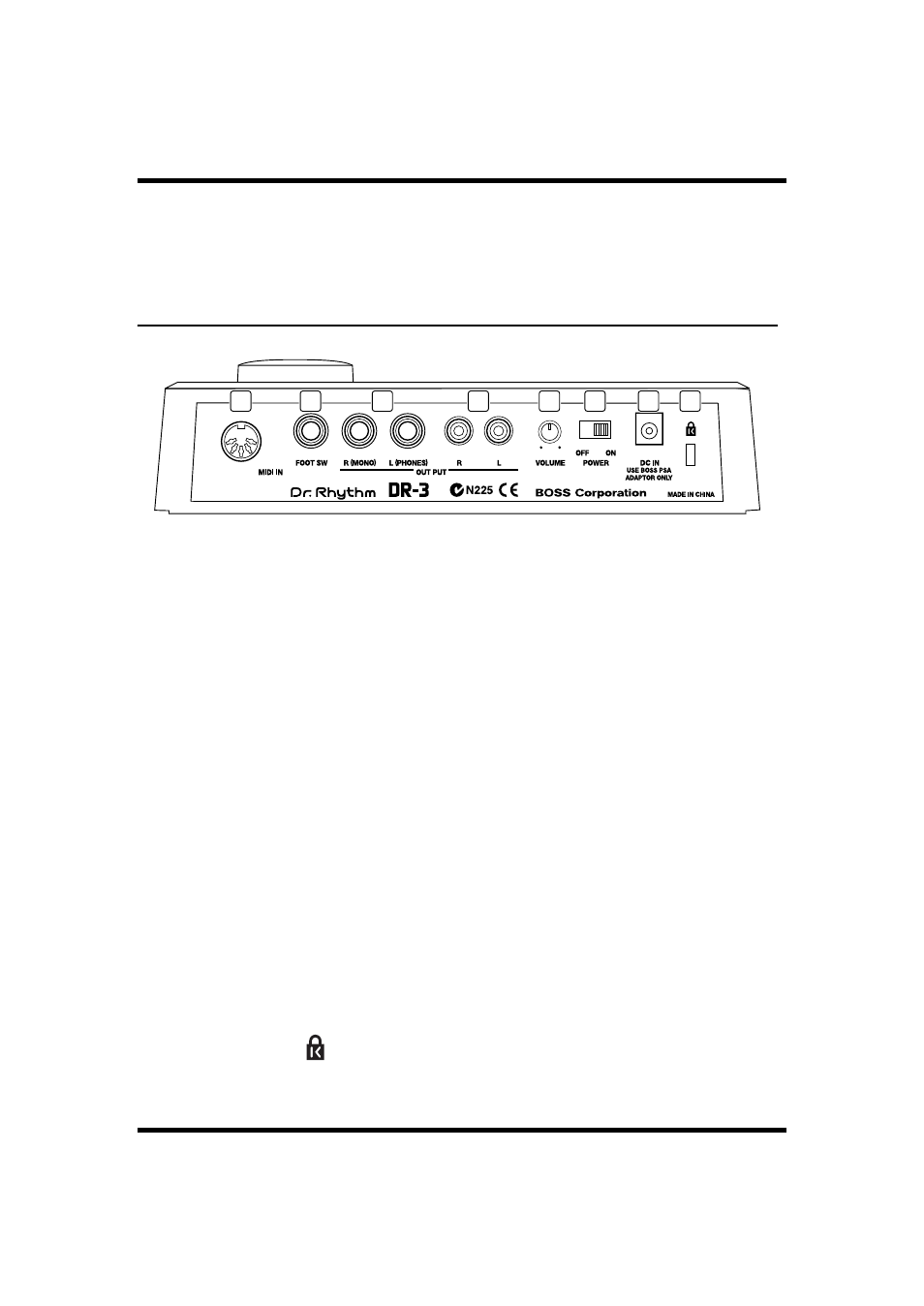

fig.jack
1. Âõîäíîå ãíåçäî MIDI IN
Данное гнездо служит для MIDI коммутации с внешним MIDI устройством.
2. Ãíåçäî ïîäêëþ÷åíèÿ íàïîëüíîãî ïåðåêëþ÷àòåëÿ FOOT SW
При подключении напольного переключателя к данному гнезду, вы можете с его помощью
осуществлять функцию старт-стоп воспроизведения звучания ритм-машины, переключать
паттерны или использовать другие функциональные возможности.
3. Âûõîäíûå ãíåçäà OUTPUT R (MONO)/L (PHONES)
Аудио стерео сигнал передаётся с данных выходов с ритм-машины на внешние устройства
- усилители мощности, стерео системы и т.п. Для получения выходного моно сигнала ис-
пользуйте выход R (MONO). Для наушников предназначен выход L (PHONES).
* Нельзя одновременно использовать моно выход и выход на наушники.
4. Âûõîäíûå RCA ãíåçäà R/L
Выходные гнёзда RCA (R и L) также предназначены для передачи стерео сигнала с выхода
ритм-машины на стерео усилители, усилители мощности и т.п., имеющие входные RCA
гнёзда коммутации.
5. Ðåãóëÿòîð ãðîìêîñòè VOLUME
Регулятор громкости служит для установки оптимального уровня выходного сигнала с вы-
ходов OUTPUT ритм-машины.
6. Ñåòåâîé ïåðåêëþ÷àòåëü POWER
Осуществляет включение и отключение ритм-машины.
7. Ãíåçäî ïîäêëþ÷åíèÿ ÀÑ àäàïòåðà
Данное гнездо предназначено для подключения сетевого АС адаптера (серии BOSS PSA),
поставляемого отдельно.
8. Áëîêèðàòîð ( )
Адрес в интернете:
http://www.kensington.com/
