Duet – Руководство Пользователя

Duet – Руководство Пользователя

Maestro

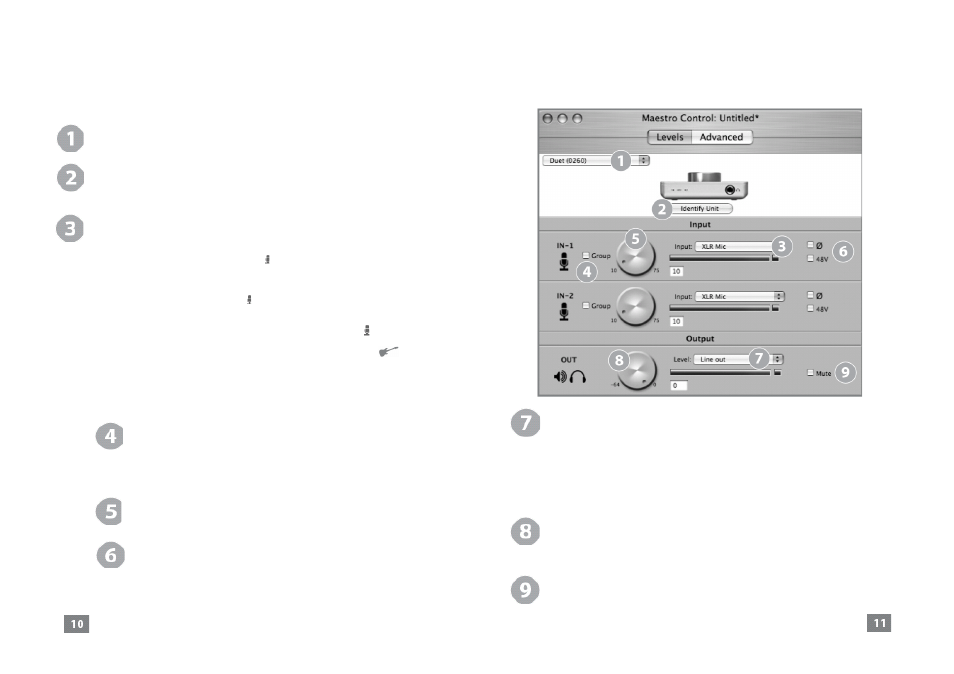

Maestro Control – вкладка Levels (Уровни)

Всплывающее меню выбора интерфейса
Когда Duet правильно определен программой Maestro, то в этом меню
отображается «Duet» и его серийный номер.

Кнопка Identify Unit (Определить прибор)
Нажатием этой кнопки вы можете проверить соединение Maestro с Duet; если
оно установлено, то все индикаторы верхней панели Duet загорятся. Нажмите

эту кнопку еще раз, чтобы вернуться в нормальный режим работы.

Меню Input (Вход)
Это всплывающее меню позволяет вам выбрать тип входного разъема и
уровень.

XLR Line +4dBu – балансный вход с линейным уровнем сигнала,

принимаемый с разъемов

IN-1 и IN-2 (XLR). Чувствительность

фиксированная: максимальный уровень входа 20 dBu. Применяется
совместно с профессиональным оборудованием.
XLR Line -10dBV - балансный вход с линейным уровнем сигнала,
принимаемый с разъемов IN-1 и IN-2. Чувствительность фиксированная:
максимальный уровень входа 8 dBu. Применяется совместно с бытовым
оборудованием.
XLR MIC - балансный вход, принимаемый с разъемов IN-1 и IN-2 (XLR).
Чувствительность настраивается в пределах от 10 до 75 дБ.
Instrument – небалансный вход, принимаемый с разъемов

IN-1 и IN-2

(Jack ¼”). Чувствительность настраивается в пределах от 0 до 65 дБ. Эти
входы также подходят для сигналов с линейным уровнем -10 dBV.


Когда в этом меню выбраны входы XLR Mic, или Instrument, то вы имеете
доступ к следующим органам управления:

Group (Группировать) – устанавливая эти флажки, вы можете
группировать входы таким образом, что с помощью универсального или
одного из программных регуляторов вы можете одновременно

управлять чувствительностями сгруппированных входов. Если во
время создания такой группы имеется разница между текущими
значениями чувствительности, то после группировки эта разница
сохраняется.

Программный регулятор уровня входа – с помощью этих регуляторов
вы можете настраивать уровни входов. Справа от каждого регулятора
входа находится поле, в котором отображается числовое значение
уровня входа.

Значок фазы (Ø) – вы можете установить этот флажок, чтобы
перевернуть фазу сигнала данного входа.
48V (48 В) – установите этот флажок, чтобы подать фантомное питание
48 В на входы XLR.



Maestro

Maestro

Level (Уровень Выхода)
С помощью этого всплывающего меню вы можете выбрать номинальный
уровень линейных выходов.

Line out (Линейный выход) – уровень выхода настраивается в
пределах от 0 до -64 дБ, при номинальном уровне -10 dBV.
Instrument Amp (Выход для инструментального усилителя)
уровень выхода зафиксирован при номинальном значении -20dBV.
Подходит для подключения Duet к инструментальным усилителям.

Программный регулятор уровня выхода
Уровни линейного выхода и выхода для наушников настраиваются
одновременно с помощью этого регулятора. Он работает только тогда, когда
вы выберете Line out в меню Level. Справа от него находится поле, в котором

отображается числовое значение уровня выхода.


Флажок Mute (Заглушить)
Установите этот флажок, чтобы одновременно заглушить линейный выход и
выход для наушников.
