Инструкция по эксплуатации Allen&Heath iLIVE
Страница 15
15

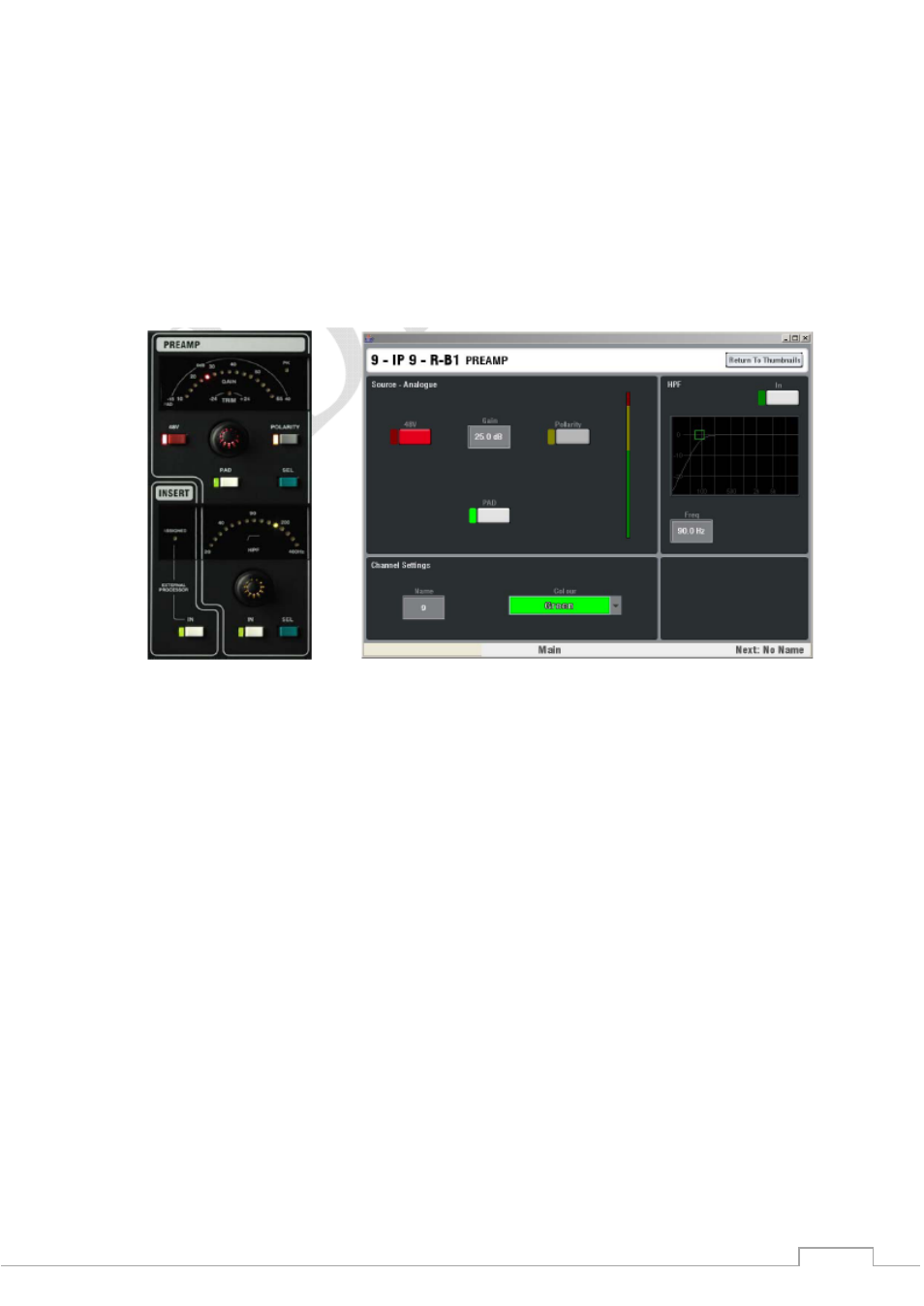

Кнопка
SEL
открывает модули Preamp, High Pass Filter и Insert на сенсорном мониторе. При
нажатии и удержании включается функция прослушивания данного модуля.
В случае если установлен модуль MultiIn, на сенсорном экране появляется возможность
выбора нужного входа.
Каждый вход доступен из Patchbay (пэтчбэй - наборное поле (досл.)) и при необходимости
может быть переназначен.
‘Return to Thumbnails’ на сенсорном дисплее, отправляет к начальному виду канала.
I
Insert (разрыв)
Точки разрыва могут назначаться на любой вход. В блоке предусмотрен индикатор
назначения и кнопка IN включения разрыва. Посыл на разрыв назначается в Меню OUTPUT,
возврат назначается из окна Thumbnails канала. Разрыв находится между модулями Gate и
EQ.
Direct Out
Назначаются из меню Outputs. Источник в цепи сигнала выбирается из выпадающего меню на
странице MIX PREF в меню MIX SETUP. Уровень D/O устанавливается в меню OUTPUT, при
нажатии кнопки SEL.
High Pass Filter (фильтр низких частот)
Фильтр низких частот (HPF) – следующий модуль в цепи прохождения сигнала после Preamp.
Он располагается в одном окне с Preamp и находится справа от него. Контроллер фильтра
управляет частотой (Hz) среза, указанной на шкале выше, желтым светоиндикатором. Кнопка
IN включает фильтр в цепь прохождения сигнала. Кнопка
SEL
выводит секцию Preamp и HPF на
сенсорный дисплей, а при удержании отправляет сигнал из данного модуля в наушники.
‘Return to Thumbnails’ на сенсорном дисплее, отправляет к начальному виду канала.
