17

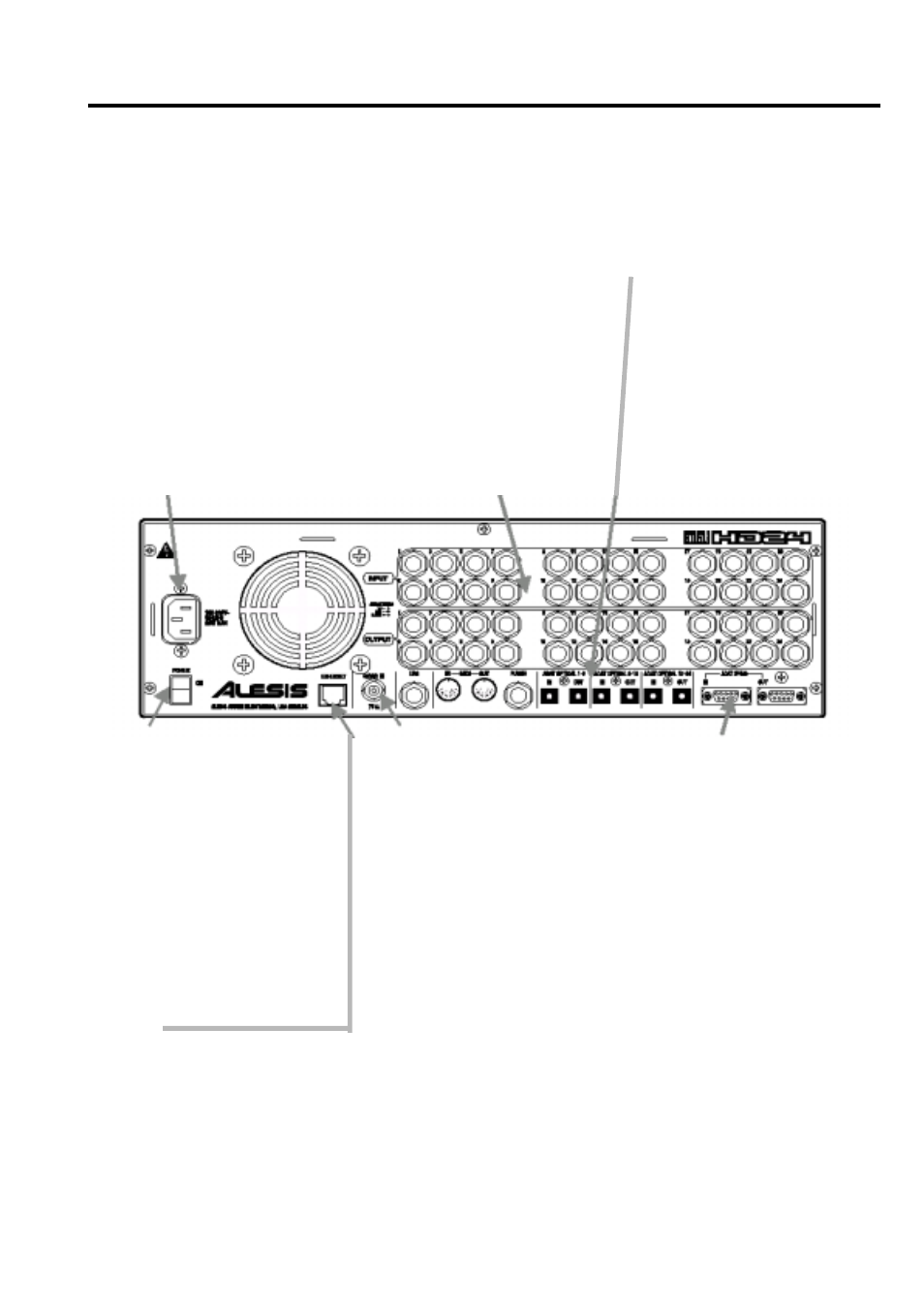

Обзор задней панели.
Разъем АС
Место подключения стандартного
кабеля IEC.
Переключатель питания
POWER (аппаратный)
Обычно Вы оставляете этот пере-
ключатель питания во включенном
состоянии, управляя питанием
переключателем на передней па-
нели.
Вначале всегда отключайте
устройство, используя про-
граммный переключатель пи-
тания на передней панели. Про-
граммное отключение парку-
ет головки жестких дисков,
так, что бы они могли быть
безопасно удалены.
Ethernet
Подключите этот джек к компью-
теру для передачи аудио на лю-
бую рабочую станцию. Каждая пес-
ня будет появляться как папка,
содержащая каждую дорожку, как
отдельный файл с расширением
.WAV или .AIFF. Так как HD24
испльзует FTP, Вы можете даже
подключить этот джек к кабелю
модема для передачи файлов че-
рез интернет. Смотрите раздел 9:
Erhetnet.
Вход синхрослова
Подключите выход синхрослова
от цифрового микшера или от
основного задающего генератора
к этому джеку, для того, чтобы в
студии все могло быть синхронизи-
ровано во избежание щелчков и
смещений.
LRC и PUNCH
Подключите дистанционное управ-
ление LRC (прилагается) к джеку
LRC и любой кратковременный
ножной переключатель (дополни-
тельно) к разъему PUNCH для
записи Hands-free (без рук).
MIDI
MIDI IN позволяет управлять HD24
ММС командами с секвенсора, и
MIDI OUT может передавать ММС
и МТС ( код времени MIDI) Смот-
рите раздел 8: Синхронизация и
MIDI)
Аналоговый вход /выход I/O.
Эти разъемы INPUT, OUTPUT
могут быть подключены к симмет-
ричным или несимметричным мик-
шерам, так как они являются
3-х проводниковыми симметричны-
ми 1/4 “ джеками (также они
называются TRS джеками). Для
уточнения смотрите раздел 2:
Подключения.
Оптический ADAT (цифровой
вход /выход)
каждый из этих разъемов несет
8 каналов цифровой аудио ин-
формации (или 4 канала на ско-
рости дискретизации 88.2 / 96 кГц).
Смотрите раздел 2: Подключения.
Синхронизация ADAT.
Подключите дистанционное управ-
ление (такое как BRC) к джеку
SYNC IN) Или подключите 9-ти пи-
новый кабель от джека SYNC
OUT другого устройства ADAT
для расширения системы на 120
одновременнных дорожек. Смот-
рите раздел 8: Синхронизация и
и MIDI и раздел 2: Подключения.
