Русский
Введение

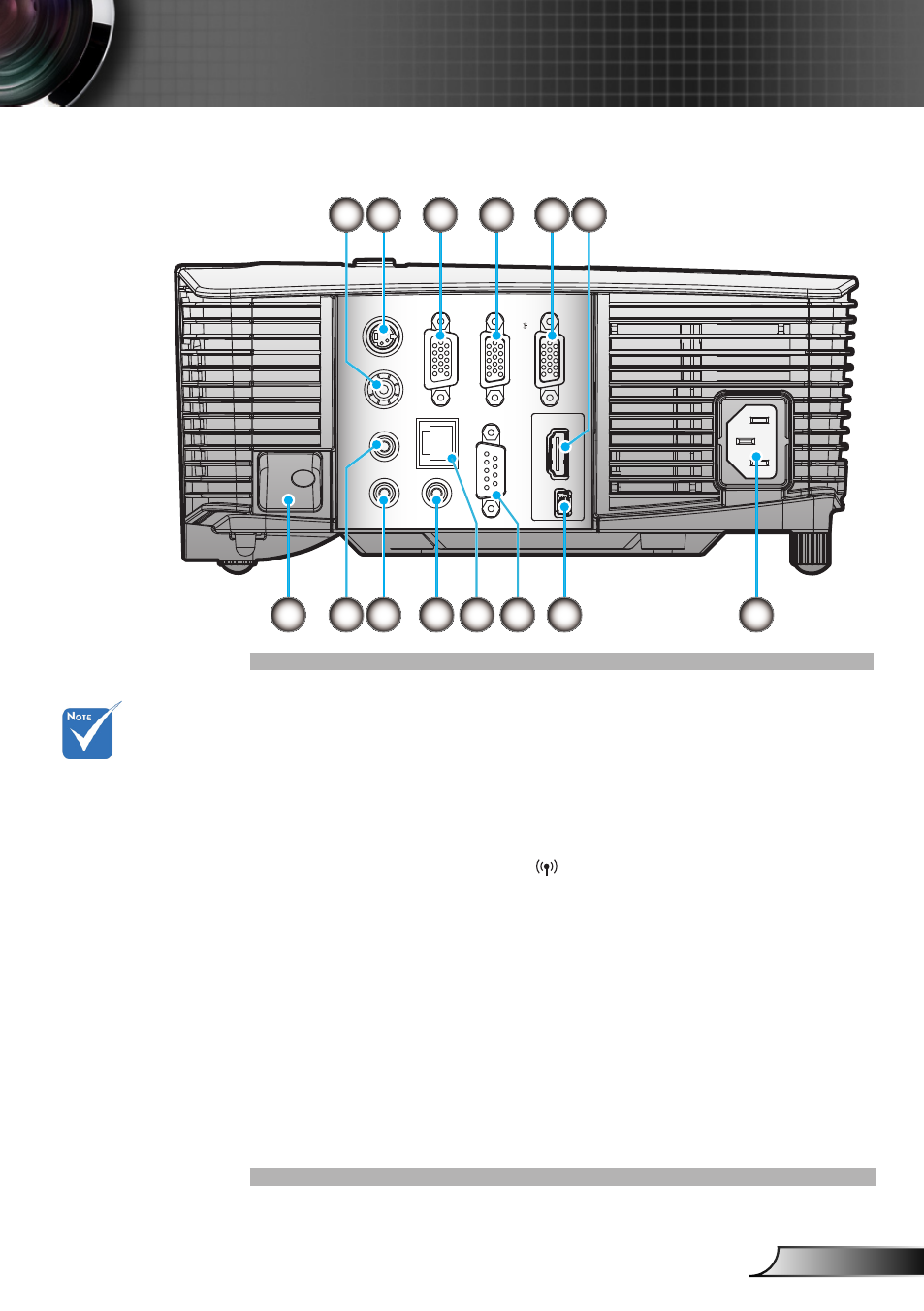

Входные/выходные соединения
Входной разъем комбинированного видеосигнала
1.
Входной разъем стандарта S-Video
2.
Разъем выхода сигнала VGA (для сквозного
3.
подключения монитора)
Разъем VGA2-IN/YPbPr
4.
(Аналоговый сигнал ПК/Вход компонентного видео/
HDTV/YPbPr)
Разъем VGA1-IN/YPbPr/
5.
(Аналоговый сигнал ПК/
Компонентный видеовход/HDTV/YPbPr/Радиосигнал
функционир. через VGA-адаптер)
Разъем HDMI
6.
Гнездо замка безопасности
7.
Входной разъем Аудио2 (3,5 мм мини-джек)
8.
Выходной звуковой разъем (3,5 мм мини-джек)
9.
Входной разъем Аудио1 (3,5 мм мини-джек)
10.
Разъем RS-232 (9 конт.)
11.
Для мыши ДУ и обслуживания по USB
12.
Питание
13.
RJ45
14.
Сквозное
соединение
мониторов
поддерживается
только для
VGA2-IN/YPbPr.
Интерфейс
зависит от
характеристик
конкретной
модели.
Адаптер VGA
поставляется по
заказу. Уточните
подробности
в сервисном
центре Optoma.
HDMI
USB
RS-232C
AUDIO1-IN
AUDIO2-IN
VIDEO
VGA-OUT
VGA2-IN/YPbPr
S-VIDEO
AUDIO-OUT
VGA1-IN/YPbPr/
RJ-45
7
9
10
12
13
8
2
3
4
5
1
6
11
14
