Список команд и функций протокола
RS232
Назначение контактов разъема RS232
Список функций протокола RS232
Примечание
После всех ASCII-команд следует символ <CR>.
0D – это шестнадцатеричный ASCII-код символа <CR>.
Скорость двоичной передачи (бод): 9600
Битов данных: 8
Контроль по четности: нет
Стоповых битов: 1
Контроль передачи: нет
UART16550 FIFO: выкл.
Эхо проектора (передача): P
Эхо проектора (сбой): F
XX=01-99 – имя проектора,
XX=00 – для всех проекторов
9-штырьковый разъем
D-Sub (со стороны
проектора)
1
1 CD
2
RXD
3
TXD
4
DTR
5
GND
6
DSR
7
RTS
8
CTS
9
RI

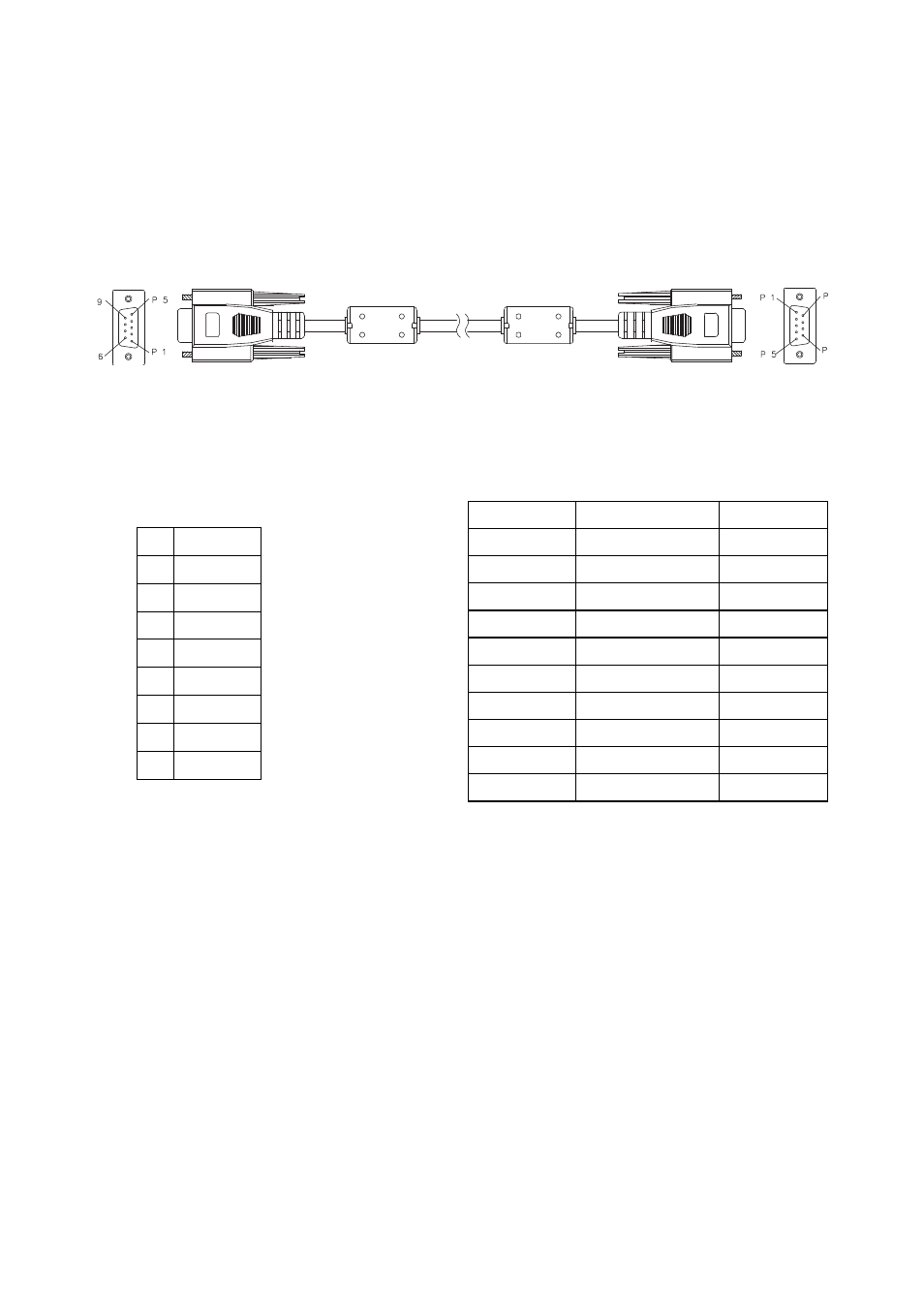

Перечень проводников
(со стороны кабеля)
C1
ЦВЕТ
C2
1
Черный
1
2
Коричневый
3
3
Красный
2
4
Оранжевый
6
5
Желтый
5
6
Зеленый
4
7
Синий
8
8
Фиолетовый
7
9
Белый
9
КОРПУС
DW
КОРПУС
