R4
Основной вход и
предохранитель

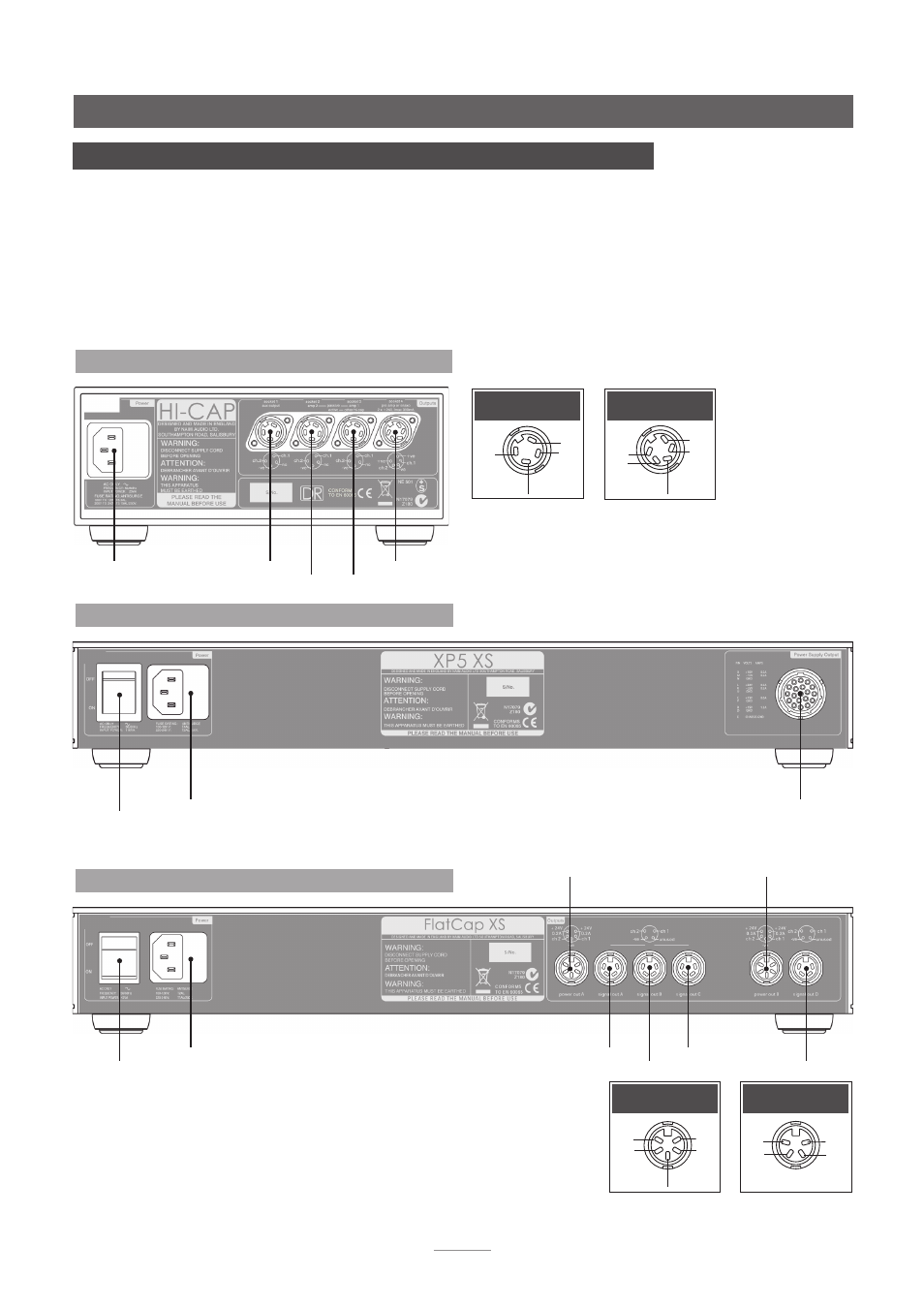

5.1 Задняя часть Hi-Cap
гнездо 1
гнездо 2
гнездо 3
гнездо 4
5 Установка
Источники питания должны быть установлены в предназначенную для этого аппаратную
стойку в их конечное положение до подсоединения кабелей или включения. Перед
включением источников питания убедитесь в том, что усилители мощности выключены, и
громкость звука предварительного усилителя установлена на минимум. Схемы соединений
приводятся в руководствах пользователей соответствующих продуктов.
Многие источники питания тяжелые, и при их поднятии или передвижении необходимо
соблюдать осторожность. Убедитесь в том, что поверхность, на которую они будут
помещены, выдержит их вес.
Основной вход и предохранитель
Основной вход и
предохранитель
5.3 Задняя часть FlatCap XS
5.2 Задняя часть FlatCap XS
выход
питания А
выход сигнала А
выход сигнала C
выход сигнала B
выход питания
B
силовой
переключатель
силовой
переключатель
выход сигнала D
ka2
ka1
не
исп
.
отр.
Выходы сигнала
A, B, C и D
поз.
отр.
поз.
ka1
ka2
Выходы питания
A и B
Hi-Cap, XP5 XS и FlatCap XS
запараллеленный выход
Примечание:
XP5 XS может использоваться для питания
энергией CDS3, CDX2, HDX, DAC, NDX и ND5 XS. XPS не может
использоваться для питания энергией CD555.
поз.
отр.
поз.
ka1
ka2
Гнездо 4
ka2
отр.
ka1
не
исп
.
Гнездо 1, 2 & 3
