3
Установка и подключение NaimUniti
2.2 Подключение к сети питания
Осуществите подключение NaimUniti к розетке
электросети, используя либо сетевой кабель, входящий
в комплект поставки, либо Naim Power-Line.
2.3 Подключение антенны FM/DAB
Чтобы обеспечить высокое качество звука FM- и DAB-
радио, NaimUniti требует наличия мощного радиосигнала
без помех. В разъем для антенны FM/DAB на задней
панели, используя коаксиальный кабель 75 Ом с малыми
потерями, необходимо подключить соответствующую
антенну. Антенна должна устанавливаться в условиях
отсутствия крупных препятствий и как можно выше, в
идеальном случае – на крыше.
Примечание: Для получения рекомендаций по антенне
и установке обратитесь к вашему местному торговому
представителю.
2.4 Подключения аудиосигнала
2.4.1 Входы для аудиосигналов
NaimUniti имеет пять аналоговых входов для
стереосигнала и пять цифровых входов S/PDIF, включая
один комбинированный (аналоговый/цифровой)
входной разъем. Подключения к входам осуществляются
с использованием разъемов различных типов. В
следующей таблице содержится информация о входах
и соответствующих им типах разъемов:
Вход Тип Разъем
ан. 1 Аналоговый RCA-фоно
ан. 2 Аналоговый RCA-фоно
ан. 3 Аналоговый RCA-фоно
phono Аналоговый 240° 5-штырьковый DIN
передняя Аналоговый гнездо 3,5 мм
панель
Цифровой гнездо 3,5 мм mini-TosLink
цифр. 1 Цифровой Коаксиальный (RCA-фоно)
цифр. 2 Цифровой Оптический (TosLink)
цифр. 3 Цифровой Коаксиальный (RCA-фоно)
цифр. 4 Цифровой Оптический (TosLink)
2 Установка и подключение NaimUniti
Установка NaimUniti должна осуществляться на специально предназначенном
для этого основании. Не устанавливайте устройство на другое оборудование и
убедитесь в наличии достаточной вентиляции. Необходима аккуратная установка
по уровню. Перед подключением кабелей или включением установка должна быть
завершена окончательно. NaimUniti не переходит в режим ожидания и предназначен
для постоянного нахождения во включенном состоянии.
Транспортирующий винт на нижней стороне корпуса NaimUniti должен быть извлечен до
начала использования и установлен на свое место при необходимости перемещения
устройства. Не допускается использование данного транспортировочного винта в
других изделиях Naim. После удаления транспортировочного винта при обращении с
NaimUniti соблюдайте повышенную аккуратность.
В следующих параграфах описывается порядок подключения NaimUniti к сети
питания и различным периферийным звуковым устройствам и источникам.

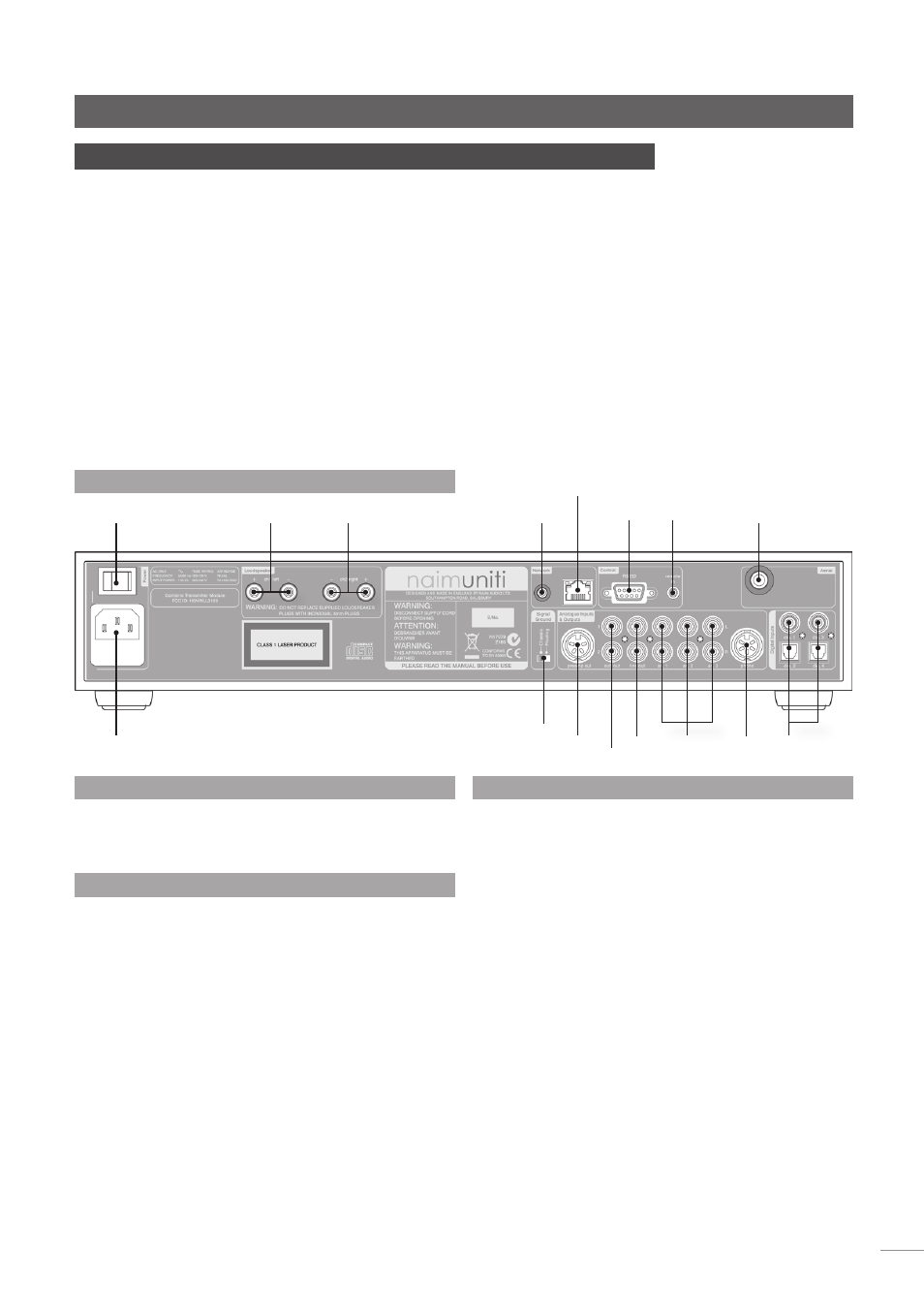

Диаграмма 2.1 показывает расположение разъемов на задней панели NaimUniti.
2.1 Задняя панель NaimUniti
разъем для подключения к сети пита-
ния и предохранитель
выключатель
питания
сетевой разъем
разъем для под-
ключения антенны
FM/DAB
RS232
вход дистанционного
управления (RC5) левый ди-
намик
правый ди-
намик
сигнальный переключатель заземления
выход предварительного усилителя
выходы сабвуфера линейный вы-
ход
аналоговые
входы
RCA-
вход
цифровые
входы
разъем подключения антенны
для беспроводной сети (Wi-Fi)
