Если ваш автомобиль оборудован кронштейном, вверните длинный шестигранный
болт в заднюю стенку вашего аппарата и установите на него резиновую заглушку.
В случае отсутствия в вашем автомобиле приспособлений для монтажа
автомагнитолы, закрепите вашу систему с помощью металлической ленты (в
комплект поставки не входит). Подсоедините все провода в соответствии со
схемой, приведенной в разделе Подсоединения.
ПРИМЕЧАНИЕ:
При монтаже используйте соответствующие винты*.

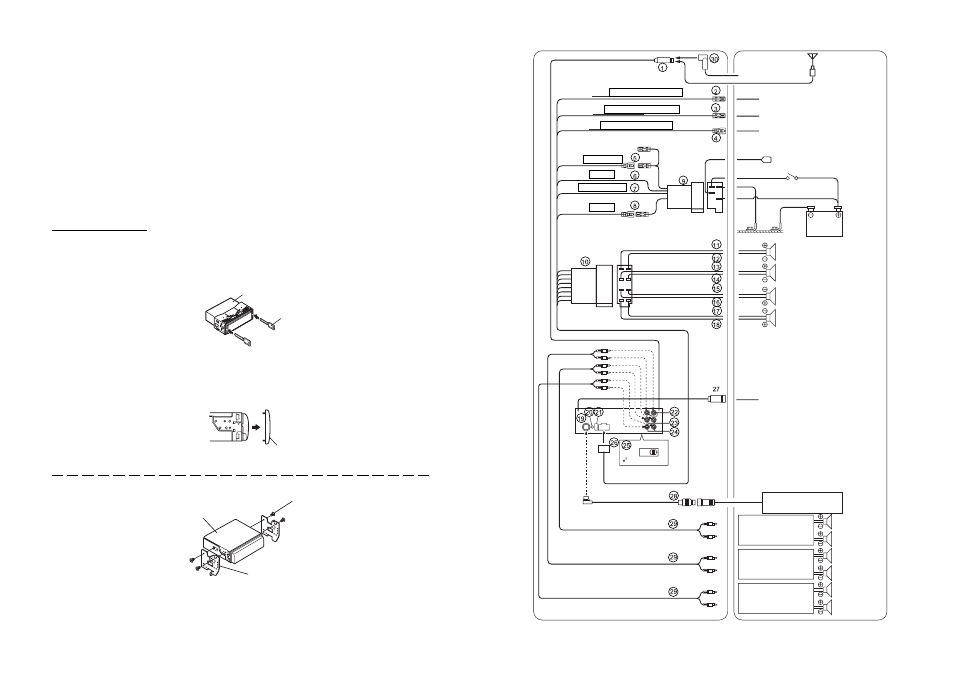

Демонтаж системы
1. Снимите съемную переднюю панель.
2. Вставьте приобретенные дополнительно кронштейны с тыльной стороны аппарата
вдоль направляющих. Теперь вы можете вытянуть аппарат из монтажной коробки.
3. Вытяните систему из приборной панели до конца.
3
Установите ваш аппарат в приборную панель. На фиксацию аппарата вам укажет
слышимый щелчок. Это обеспечит надежную установку вашей системы в приборной
панели. Затем установите съемную переднюю панель.
Ваш аппарат
<ЯПОНСКИЕ АВТОМОБИЛИ>
Передняя рамка
Винты (М5х8) (прилагаются)
Монтажная рамка
Ваш аппарат
Кронштейн
(прилагается)
Розовый/Черный ВХОД АУДИО ПРЕРЫВ.
Синий/Белый
Оранжевый
Красный
Черный
Синий
Желтый
Зеленый
Зеленый/Черный
Белый
Белый/Черный
Серый/Черный
Серый
Фиолетовый/Черный
Фиолетовый
ДИСТАНЦИОННОЕ ВКЛ.
ПОДСВЕТКА ДИСПЛЕЯ
ЗАЖИГАНИЕ
МАССА
АВТ. АНТЕННА
АККУМ.
Ai-
NET
EQ/DIV NORM
Антенный JASO штекер
Антенна
Антенный ISO
штекер
К радио телефону
К усилителю или эквалайзеру
К проводу подсветки приборов
К автоматической антенне
Замок
зажигания
Аккумулят.
батарея
Динамики
Тыловой левый
Фронтальный левый
Фронтальный правый
Тыловой правый
Чейнджер компакт-дисков
(приобретается отдельно) Динамики
Тыловой левый
Фронтальный
левый
Фронтальный
правый
Тыловой
правый
Сабвуферы
Усилитель
Усилитель
Усилитель
Разъем интерфейса штатного
дисплея
