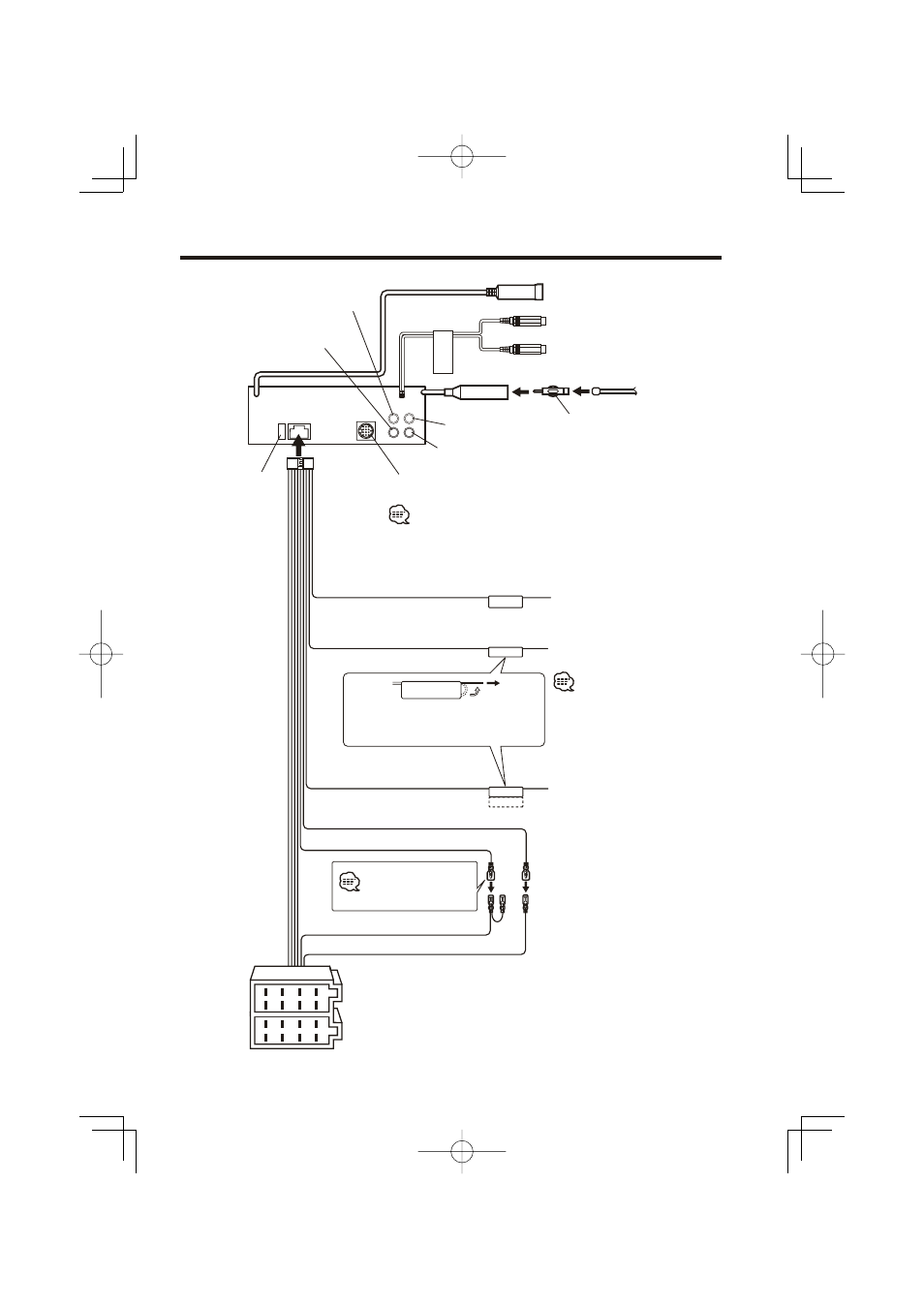

Подсоединение кабелей к гнездам для подключения
TEL MUTE
EXT.
CONT
P.CONT
ANT.CONT
1
2
3
4
5
6
7
8
1
2
3
4
5
6
7
8
AUX IN
Eсли вы не подключаете этот шнур,
убедитесь в том, что он находится
внутри контактного столбика.
Присоедините или к выводу
управления питанием, пользуясь
усилителем питания, который не
входит в комплект поставки, или
к выводу управления антенной в
автомобиле.
Подсоедините к заземленному
выводу, когда зазвонит телефон или
во время разговора.
Предохранитель
(10A)
Kабель батареи (Желтый)
Провод зажигания (Kрасный)
Управление питанием/управляющий
кабель двигателя антенны (Cиний/Белый)
Kабель пpиглyшeния TEL
(кopичнeвый)
Штепсель А-7 (Kрасный)
Штепсель А-4 (Желтый)
Разъем A
Разъем B
Смотрите следующую
страницу
Правый вход AUX (Kрасный)
Левый вход AUX (Белый)
Провод управления внешнего усилителя
(Розовый/Черный)
К "EXT.AMP.CONT." выход усилитела,
имеющий функции внешнего
управления.
Задний правый вывод (Kрасный)/
Правый выход сабвуфера (Kрасный)
Задний левый вывод (Белый)/
Левый выход сабвуфера (Белый)
Передний левый выход
(Белый)
Передний правый выход
(Kрасный)
Вход антенны FM/AM
Шнур антенны
(ISO)
Адаптер для кабелей антенны
(ISO-JASO) (Принадлежность
3)
Жгут проводов
(Принадлежность
1)
Для подсоединения автоматического проигрывателя
дисков прочитайте инструкцию по эксплуатации
автоматического проигрывателя дисков.
Вход управления автоматическим
проигрывателем дисков KENWOOD
Особенности подключения
системы слежения KENWOOD
изложены в руководстве по ее
эксплуатации.
К внешнему дисплею/пульту
дистанционного управлния
