Основные функции
Переключение
нижней части дисплея
Эта функция позволяет переключать тип ин-
формации, отображаемой в нижней части дис-
плея, когда используется дисплей типа А.
1 Нажмите кнопку S.A, чтобы перейти в режим
управления дисплеем.
2 Каждое нажатие на кнопку FM или АМ приво-
дит к изменению нижней части дисплея в сле-
дующем порядке.
В режиме радиоприемника (тюнера):
... - анализатор спектра+часы - дата+функци-
ональный индикатор - радиотекст (только при
приеме станций системы
RDS)+функциональный индикатор - анализа-
тор спектра - ...
ЗАМЕЧАНИЕ
Если текущая станция системы RDS не передает
радиотекст, а включен режим отображения ра-
диотекста, на дисплее появится сообщение
«NO TEXT» (РАДИОТЕКСТ ОТСУТСТВУЕТ). Во
время ожидания приема на дисплее отобража-
ется сообщение «WAITING».
ПРЕДУПРЕЖДЕНИЕ
Чтобы предотвратить возникновение несчаст-
ных случаев, водители не должны смотреть на
дисплей во время вождения.
В режиме управления СD/внешним
проигрывателем:
... - анализатор спектра+часы - дата+функци-
ональный индикатор - название диска
(DNPS)*+функциональный индикатор - назва-
ние (заголовок) диска**+функциональный ин-
дикатор - название (заголовок) дорожки**+-
функциональный индикатор - анализатор спек-
тра - ...
* Только когда название создано.
** Только для устройств, поддерживающих фун-
кцию CD/MD-текст
В режиме МР3:
... анализатор спектра+часы - дата+функцио-
нальный индикатор - название диска (DNPS)
(только, если оно создано)+функциональный
индикатор - имя файла+функциональный ин-
дикатор - дескриптор названия песни+функ-
циональный индикатор - анализатор спектра -
...
В режиме AUX:
... анализатор спектра+часы - дата+функцио-
нальный индикатор - анализатор спектра - ...
ЗАМЕЧАНИЕ
- С помощью функции создания названия Вы
можете присваивать дискам названия. Обрати-
те внимание, что в зависимости от используе-
мого устройства, отображание названия может
быть невозможным.
- Если вы попытаетесь отобразить на дисплее
название диска, название которому присвоено
не было, на дисплее появится надпись «NO
NAME».
- Если Вы попытаетесь отобразить название
диска, для которого название диска/дорожки
не было записано на диск, для компакт-диска
воспроизводится сообщение «NO TEXT» , а для
минидиска - «NO TITLE «.
- В зависимости от типа символов, использо-
ванных в названии компакт-диска, некоторые
из них могут не отображаться.
- Если Вы не включите функцию чтения дескрип-
тора MP3 дескриптор ID3 не будет отображен.
3 Нажмите кнопку S.A., чтобы выйти из режима
управления дисплеем.
ЗАМЕЧАНИЕ
- Для получения дополнительной информации
о параметрах, отображаемых на дисплее,
см.раздел «Переключение режима работы дис-
плея», описанный ранее.
- Если выбран тип дисплея В, Вы можете вклю-
чить или выключить часы.
- Для верхней и нижней частей дисплея один и
тот же параметр не может быть выбран одно-
временно.
Таблица функций разъема
Номера штырей
Цвет
Функции
разъемов ISO
кабеля
Разъем для внешнего питания
А-4
Желтый
Аккумулятор
А-5
Синий/белый
Управление питанием
А-6
Оранжевый/белый
Диммер
А-7
Красный
Зажигание (АСС)
А-8
Черный
"Земля"
Номера штырей
Цвет
Функции
разъемов ISO
кабеля
Разъем для колонок
В-1
Фиолетовый
Задний правый (+)
В-2
Фиолетовый/Черный
Задний правый (-)
В-3
Серый
Передний правый (+)
В-4
Серый/Черный
Передний правый (-)
В-5
Белый
Передний левый (+)
В-6
Белый/Черный
Передний левый (-)
В-7
Зеленый
Задний левый (+)
В-8
Зеленый/Черный
Задний левый (-)

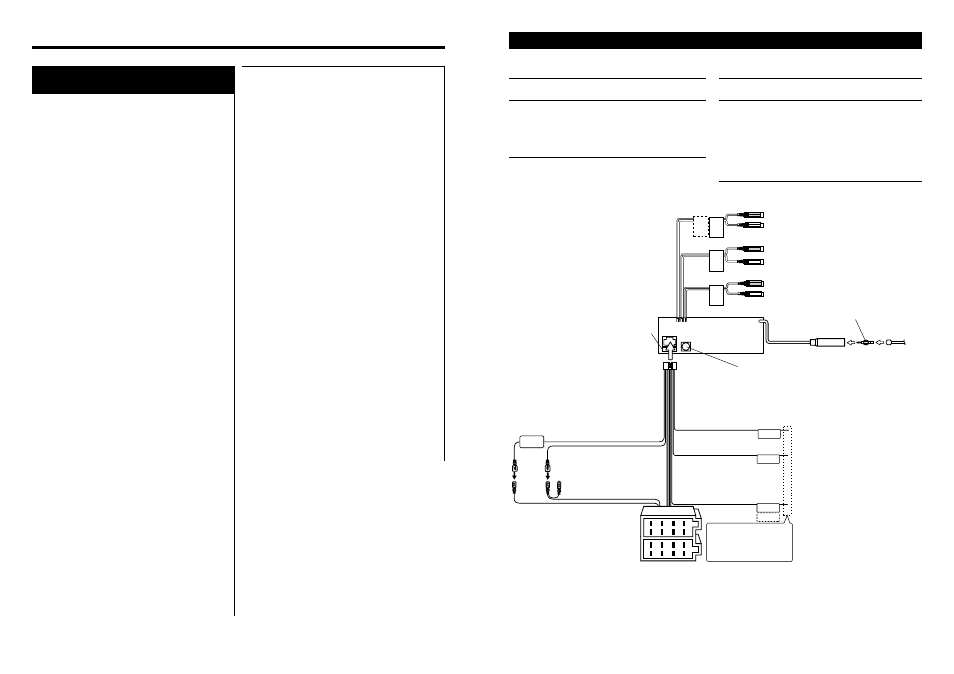

Подсоединение кабелей к гнездам подключения
TEL MUTE
EXT.
CONT.
P.CONT
ANT.
CONT.
1
2
3
4
5
6
7
8
1
2
3
4
5
6
7
8
NON
FADING
FRONT
AUX IN
REAR
Адаптер для кабелей антенны (ISO-JASO) (принадлежность 3)
Кабель
антенны (ISO)
Вход антенны
FM/AM
Тыловой левый/незатухающий левый выход (белый)
Тыловой правый/незатух. правый выход (красный)
Фронтальный левый выход (белый)
Фронтальный правый выход (красный)
Предохранитель (10А)
Жгут проводов
(принадлежность 1)
К дисковому чейнджеру/управляющему входу DAB
KENWOOD/KPA-SD100/KPA-HD100/KPA-SS100
ЗАМЕЧАНИЕ
Чтобы подключить эти кабели, обратитесь к соответству-
ющим руководствам.
Кабель аккумулятора (желтый)
Провод зажигания (красный)
Контакт А-7 (красный)
Контакт А-4 (желтый)
Провод управления
внешним усилителем
(розовый/черный)
Разъем А
Кабель приглушения
TEL (коричневый)
Управление питанием/
управляющий кабель привода
антенны (синий/белый)
Разъем В
К EXT.AMP.CONT входу усилителя,
имеющего функции внешнего управления
ПРИМЕЧАНИЕ
Если вы не подключаете
этот шнур, убедитесь в том,
что он находится внутри
контактного столбика.
Подсоедините к заземленному выводу,
когда зазвонит телефон или во время
разговора.
ПРИМЕЧАНИЕ
Особенности подключения системы сле-
жения KENWOOD изложены в инструкции
по ее эксплуатации.
Подсоедините или к выводу управления
питанием, пользуясь усилителем питания,
который входит в комплект поставки, или к
выводу управления антенной в автомоби-
ле.
Вход правого канала AUX (красный)
Вход левого канала AUX (белый)
