Kenwood KDC-WV6027 - Инструкция (Страница 29)

Pyccкий |
29
1
2
3
4
5
6
7
8
1
2
3
4
5
6
7
8
TEL MUTE
P.CONT
ANT.CONT
FRONT
Задний правый вывод (Kрасный)/
Правый выход сабвуфера (Kрасный)
Задний левый вывод (Белый)/
Левый выход сабвуфера (Белый) Передний левый выход
(Белый)
Передний правый выход
(Kрасный)
Вход управления автоматическим
проигрывателем дисков KENWOOD
Kабель батареи (Желтый)
Провод зажигания
(Kрасный)
Вход антенны
FM/AM
Шнур антенны (ISO)
Адаптер для кабелей антенны
(ISO-JASO) (Принадлежность
3)
Для подсоединения
автоматического
проигрывателя дисков
прочитайте инструкцию по
эксплуатации автоматического
проигрывателя дисков.
Особенности
подключения системы
слежения KENWOOD
изложены в руководстве
по ее эксплуатации.
Eсли вы не подключаете этот
шнур, убедитесь в том, что он
находится внутри контактного
столбика.
Управление питанием/
управляющий кабель
двигателя антенны
(Cиний/Белый)
Kабель пpиглyшeния TEL
(кopичнeвый)
Присоедините или к выводу
управления питанием,
пользуясь усилителем
питания, который не входит
в комплект поставки, или к
выводу управления антенной в
автомобиле.
Подсоедините к заземленному
выводу, когда зазвонит телефон
или во время разговора.
Штепсель А-7 (Kрасный)
Штепсель А-4 (Желтый)
Разъем A
Разъем B
Предохранитель
(10A)
Смотрите
следующую
страницу
К внешнему дисплею/
пульту дистанционного
управлния
Жгут проводов
(Принадлежность
1)

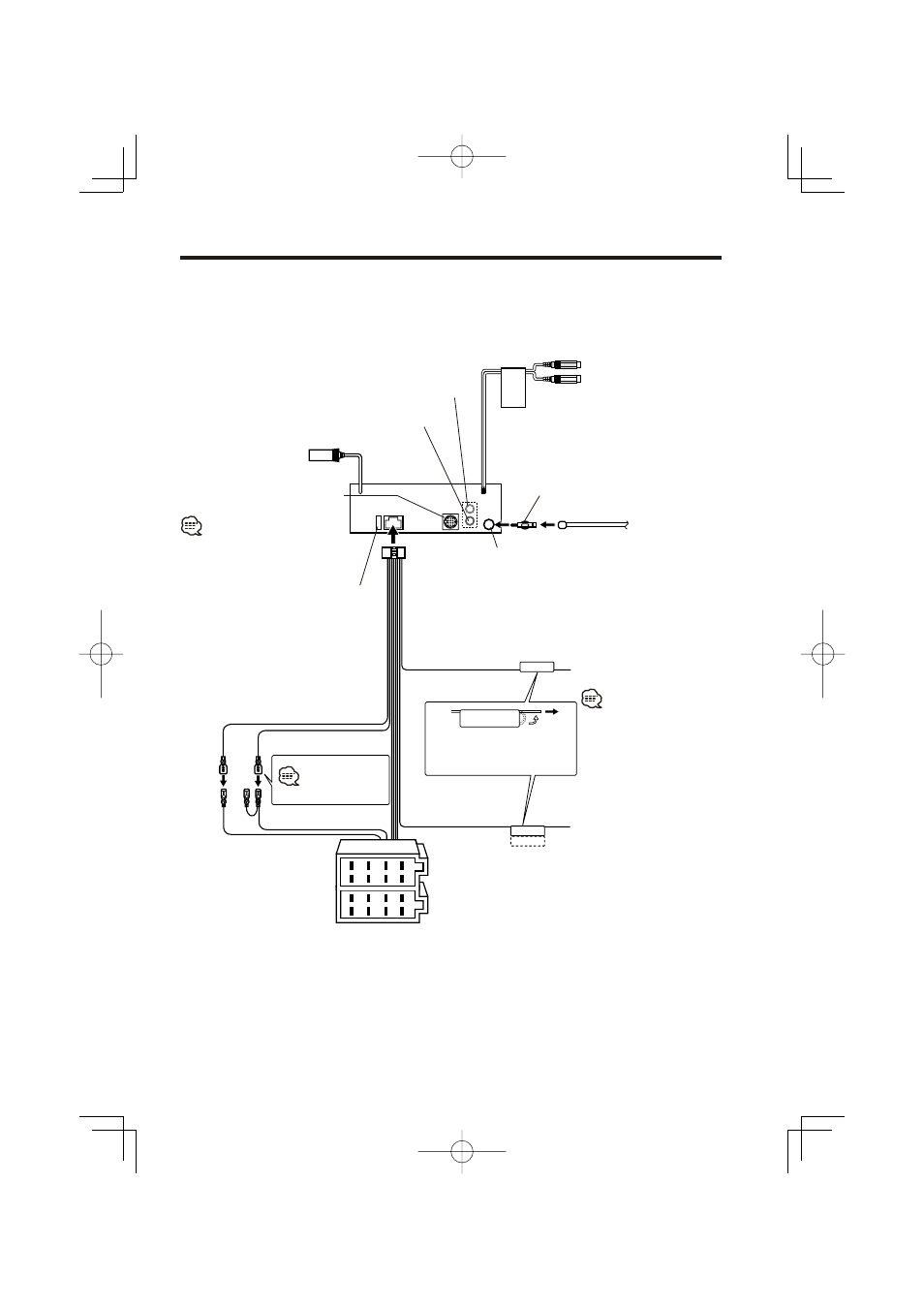

Подсоединение кабелей к гнездам для подключения
