Основные функции
ЗАМЕЧАНИЯ
- В соответствии с установкой фактора качества
низких частот (Bass Q) частоты, которые могут
быть установлены в качестве центральной час-
тоты низких частот (Bass FRQ) изменяются в
приведенном ниже порядке.
Фактор качества
Центральная
НЧ (Bass Q)
частота НЧ
1.00/1.25/1.50
60/70/80/100
2.00
60/70/80/150
- Если включена (ON) функция расширения низ-
ких частот, частотный диапазон низких частот
будет расширен на 20%.
- Общий уровень громкости (Volume Offset):
Громкость звучания каждого источника может
быть установлена в виде разницы от базовой
громкости.
- * Этот параметр доступен только, когда вклю-
чен (ON) параметр <Non-Fading Output> (незату-
хающий выход).
5 Выйдите из режима регулировки
параметров звучания
Нажмите кнопку [AUD].
Выбор акустических
систем и сабвуфера
Выбор режима работы акустических систем
позволяет Вам выполнять регулировку, вызы-
ваемую System Q, в соответствии с типом ис-
пользуемых динамиков (акустических систем).
Выбор режима сабвуфера позволяет Вам на-
строить конфигурацию сети в соответствии с
типом используемого сабвуфера.
1 Переключите CD-ресивер в дежур-
ный режим
Нажатием на кнопку [SRC] отобразите на дис-
плее индикатор ALL OFF.
2 Переключитесь в режим выбора аку-
стических систем и сабвуфера
Нажмите кнопку [Q]. На дисплее отобразится
сообщение «Speaker Setting» (Выбор акусти-
ческих систем).
3 Выберите нужный режим
Нажмите кнопку [FM] èëè [AM].
Каждое нажатие на кнопку приводит к переклю-
чению между режимом выбора акустических
систем и режимом выбора сабвуфера.
4 Выберите тип акустических систем
или сабвуфера
Нажимайте кнопку [I<<] èëè [>>I].
Каждое нажатие на кнопку приводит к выбору
типа акустических систем (сабвуфера) в следу-
ющем порядке.
В режиме выбора
акустических систем
Тип АС
Дисплей
ВЫКЛ.
«OFF»
Для динамиков 5 и 4 дюйма
«5/4 inch»
Для динамиков 6 и 6х9 дюйма «6*9/6 inch»
Для динамиков OEM
«O.E.M.»
В режиме выбора сабвуфера
Тип сабвуфера
Дисплей
Сабвуфер выключен
«Woofer OFF»
12-дюймовый, тип А
«12in type A»
10-дюймовый, тип А
«10in type A»
12-дюймовый, тип В
«12in type В»
10-дюймовый, тип В
«10in type В»
12-дюймовый, тип С
«12in type С»
10-дюймовый, тип С
«10in type С»
8-дюймовый
«8inch»
12-дюймовый, тип D
«12in type D»
10-дюймовый, тип D
«10in type D»
5 Выйдите из режима выбора акусти-
ческих систем и сабвуфера
Нажмите кнопку [Q].
Переключение режима
работы дисплея
Вы можете выбрать режим работы дисплея CD-
ресивера.
Нажимайте кнопку [DISP].
Каждое нажатие на кнопку приводит к пере-
ключению режима работы дисплея в поряд-
ке, приведенном ниже.
Дисплей типа D
Дисплей типа А
Символьная
часть дисплея
Таблица функций разъема
Номера штырей
Цвет
Функции
разъемов ISO
кабеля
Разъем для внешнего питания
А-4
Желтый
Аккумулятор
А-5
Синий/белый
Управление питанием
А-6
Оранжевый/белый
Диммер
А-7
Красный
Зажигание (АСС)
А-8
Черный
"Земля"
Номера штырей
Цвет
Функции
разъемов ISO
кабеля
Разъем для акустических систем
В-1
Фиолетовый
Задний правый (+)
В-2
Фиолетовый/Черный
Задний правый (-)
В-3
Серый
Передний правый (+)
В-4
Серый/Черный
Передний правый (-)
В-5
Белый
Передний левый (+)
В-6
Белый/Черный
Передний левый (-)
В-7
Зеленый
Задний левый (+)
В-8
Зеленый/Черный
Задний левый (-)
1
2
3
4
5
6
7
8
1
2
3
4
5
6
7
8
EXT.
CONT
TEL MUTE
P.CONT
ANT.CONT
REAR
REAR
FRONT
NON
FADING
Незатухающий выход левого ка-
нала (белый) (Z838W/Z738)
Тыловой левый выход (белый)
(только Z738)
Незатухающий выход право-
го канала (красный) (Z838W/
Z738)
Тыловой правый выход
(красный) (только Z738)
Фронтальный левый выход
(белый)
К входу дискового чейнджера KENWOOD
ЗАМЕЧАНИЕ: Чтобы подключить эти кабели,
обратитесь к соответствующим руководствам.
Фронтальный правый выход
(красный)
Тыловой левый выход (бе-
лый) (только для Z838W)
Тыловой правый выход (крас-
ный) (только для Z838W)
К внешнему дисплею/
пульту ДУ на руле
Вход антенны FM/AM
Антенный кабель (ISO)
Адаптер для кабелей антенны
(ISO-JASO) (принадлежность 3)
Предохранитель (10А)
Жгут проводов
(принадлежность 1)
Провод аккумулятора (желтый)
Провод зажигания
(красный)
Контакт А-7 (красный)
Контакт А-4 (желтый)
Разъем А
Разъем В
Если Вы не подключаете этот кабель,
убедитесь в том, что он находится внут-
ри контактного столбика.
Провод управления вне-
шним усилителем (розо-
вый/черный)
Кабель приглушения TEL
(коричневый)
Управление питанием/управляю-
щий кабель привода антенны (си-
ний/белый)
К EXT.AMP.CONT входу усилителя, имею-
щего функции внешнего управления
Подсоедините к заземленному выводу,
когда зазвонит телефон или во время раз-
говора.
ЗАМЕЧАНИЕ: Особенности подключения
навигационной системы KENWOOD изло-
жены в инструкции по ее эксплуатации.
Подсоедините или к выводу управления
питанием, пользуясь усилителем питания,
который входит в комплект поставки, или к
выводу управления антенной в автомоби-
ле.

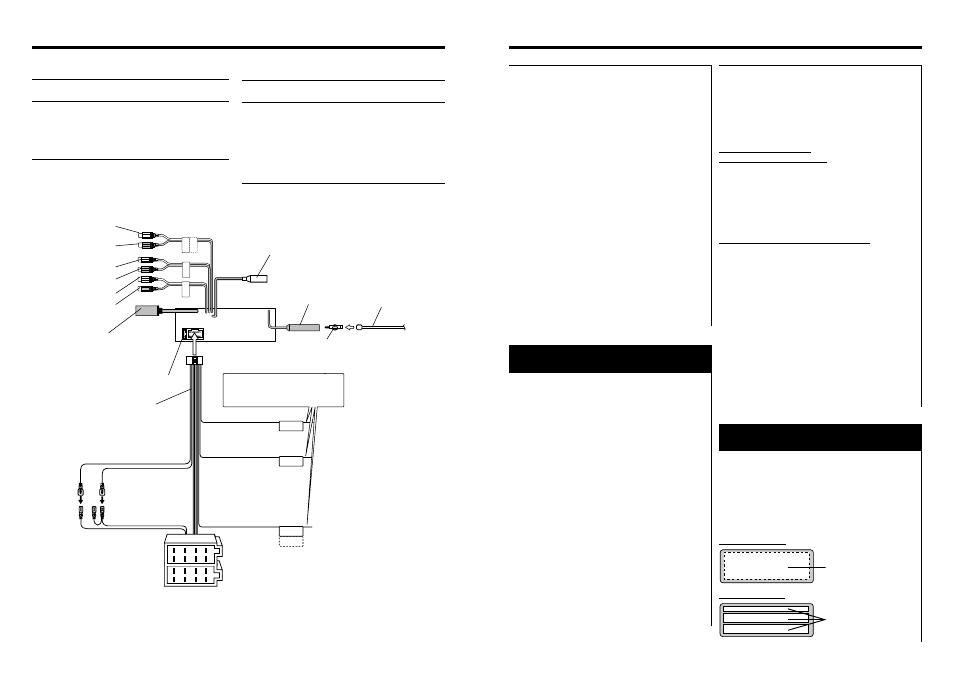

Подсоединение кабелей к гнездам для подключения
Подключение кабелей к соединительным гнездам
