32
9

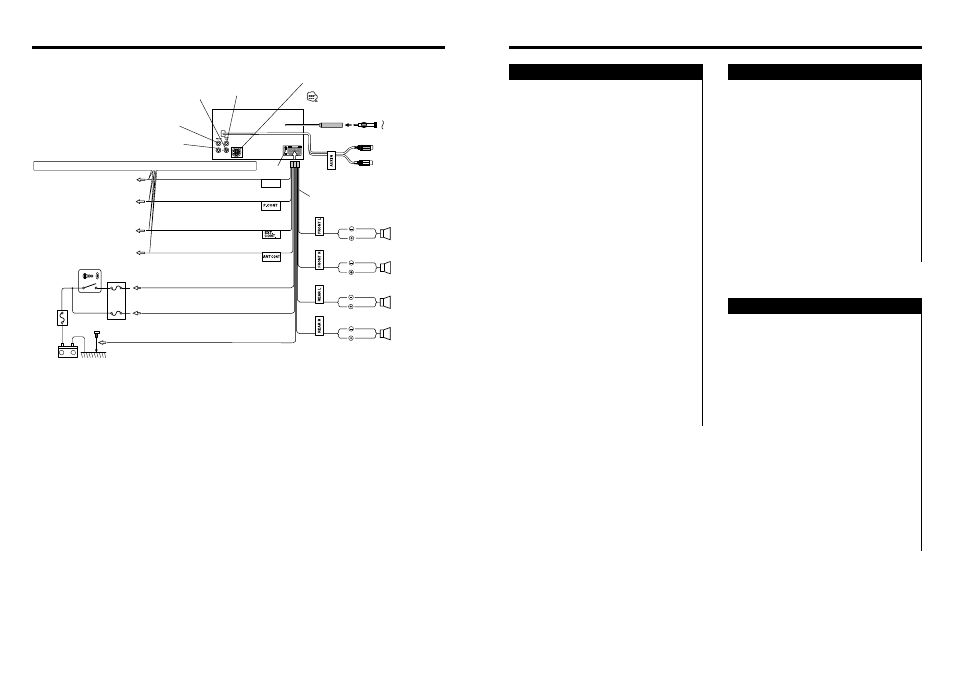

Подключение проводов к соединительным гнездам
Выбор источника звучания
Нажимайте кнопку [SRC].
Источник
Дисплей
Тюнер
«TUNER»
Кассетная дека
«TAPE»
Проигрыватель компакт-дисков
«CD»
Внешнее дисковое
устройство
«CD-CH»/»MD-CH»
Внешний вход
«AUX»
Внешний телевизор
«TV»
Дежурный режим (только подсветка) «STANDBY»
- Если в дисковод установлен диск с файлами MP3/
WMA, файлы MP3/WMA могут быть воспроизведе-
ны, если Вы выберете источник звучания «CD».
- Режим AUX доступен только, когда в системе
меню включена (ON) функция «AUX».
- По умолчанию после выбора внешнего входа AUX
на дисплее отображается индикатор «AUX»/»AUX1",
однако, это название может быть изменено, как
описано в разделе «Выбор названия внешнего уст-
ройства» на стр. 13.
- Если к входу AUX подключено 2 источника с до-
полнительными аксессуарами (приобретаемыми
дополнительно), выберите источник сигнала AUX
следующим образом:
Выбор источника
Дисплей
AUX с
(после выбора)
Этого CD-ресивера
«AUX»
KCA-S210A
«AUX1»
CA-C1AX
«DISC-CH» («AUX MODE»)
СD-чейнджера
с входом AUX
«CD-CH2» («AUX MODE»)
Установка часов
1 Переключите CD-ресивер в дежурный режим
Нажатием на кнопку [SRC] отобразите на дисплее
индикатор «STANDBY».
2 Переключите CD-ресивер
в режим установки часов
На 3 секунды нажмите кнопку [DISPLAY].
Начнет мигать индикатор «
‡
».
3 Установите цифру часов
Нажимайте кнопку [FM] или [AM].
Установите цифру минут
Нажимайте кнопку [I<<] или [>>I].
4 Выйдите из режима установки часов
Нажмите кнопку [DISPLAY].
Переключение режима работы дисплея
Вы можете переключать режим работы дисплея.
Нажимайте кнопку [DISPLAY].
Каждое нажатие на кнопку [DISPLAY] приводит к
изменению дисплея в порядке, приведенном ниже.
Если в качестве источника
звучания выбран тюнер
Информация
Дисплей
Частота настройки
Название станции
«SNPS»
Символьный дисплей
«Character»
Часы
«Clock»
- Информация о создании названия станции/диска
(SNPS/DNPS) приведена далее (на стр. 12).
Если в качестве источника
звучания выбрана кассетная дека
Информация
Дисплей
Время воспроизведения
Символьный дисплей
«Character»
Часы
«Clock»
–
+
ILLUMI
Выход фронтального левого канала (белый)
Выход фронтального правого канала (красный)
Выход тылового правого канала
(красный)/ незатухающего выхода
правого канала (красный)
Выход тылового левого
канала (белый)/
незатухающего выхода
левого канала (белый)
Вход управления дисковым чейнджером KENWOOD/
вход управления телевизором LX BUS
Информация о подключении дискового чейн-
джера/телевизора приведена в инструкции по
эксплуатации чейнджера/телевизора.
Вход антенны FM/AM
Выход правого канала
AUX (красный)
Выход левого канала
AUX (белый)
Жгут проводов
(принадлежность (2))
Если подключения не выполняются, изолируйте эти провода.
Предохрани-
тель (10А)
К выключателю фар
При использовании дополнительного
усилителя мощности подключайте
его к этому контакту управления.
К гнезду EXT.AMP.CONT усилите-
ля, поддерживающего функции внеш-
него управления
В зависимости от используемой ан-
тенны подключайте либо к управля-
ющему контакту антенны, либо к кон-
такту питания бустерного усилителя
Провод управления диммером
(оранжевый/белый)
Провод управления мощностью
(синий/белый)
Провод управления внешним
усилителем (розовый/черный)
Провод управления приводом
антенны (синий)
Ключ зажигания
Блок пре-
д о х р а н и -
телей (ос-
новной)
АСС
Блок предох-
ранителей
Аккумулятор
Провод системы зажигания (красный)
Провод аккумулятора (желтый)
Провод заземления (черный) (-) (на корпус)
Белый/черный
Белый
Серый/черный
Серый
Зеленый/черный
Зеленый
Фиолетовый/Черный
Фиолетовый
К фронтальной
левой АС
К фронтальной
правой АС
К тыловой
левой АС
К тыловой
правой АС
