10
43
Основные функции
Установка положения
лицевой панели
Вы можете установить угол наклона или поло-
жение лицевой панели назад-вперед.
1 Выберите секцию функции кнопки
Нажимайте кнопку [NEXT].
Нажимайте эту кнопку до тех пор, пока над
кнопкой [4] не появится индикатор «PNL».
2 Войдите в режим установки поло-
жения лицевой панели
Нажмите кнопку [4] (PNL).
3 Выберите параметр для настройки
Нажмите одну из кнопок [2]-[5].
Каждое нажатие на кнопку приводит к отобра-
жению параметров, которые Вы можете на-
строить, в следующем порядке.
Функция
Кнопка
Дисплей
Наклон панели
вперед
[2]
«ANG-»
Наклон панели
назад
[3]
«ANG+»
Сдвиг панели
назад
[4]
«SLD-»
Сдвиг панели
вперед
[5]
«SLD+»
4 Выйдите из режима установки по-
ложения лицевой панели
Нажмите кнопку [RTN].
- В зависимости от угла наклона лицевой
панели она может мешать переключению
скоростей. Устанавливайте лицевую панель под
таким углом, чтобы панель не мешала управлению
автомобилем.
- Если установлена жесткая резиновая рамка, не
используйте сдвиг панели назад. Если Вы попыта-
етесь сделать это, жесткая резиновая рамка может
помешать наклону панели вниз.
Во время изменения положения панели звук
отсутствует.
Система Q
Вы можете установить звуковые настройки,
наилучшим образом соответствующих различ-
ным музыкальным жанрам.
1 Выберите источник звучания, для
которого Вы хотите установить зву-
ковые настройки.
Нажимайте кнопку [SRC].
2 Выберите тип звучания
(звуковые настройки)
Нажимайте кнопку [Q].
Каждое нажатие на кнопку Q приводит к пере-
ключению стандартных групп параметров зву-
чания в следующем порядке:
Группы параметров
Дисплей
SRS WOW
«SRS WOW»
FLAT (функция
System Q отключена)
«FLAT»
Параметры пользователя
«User Preset»
Рок-музыка
«ROCK»
Поп-музыка
«POPS»
Легкая музыка
«EASY»
Хиты
«TOP 40»
Джаз
«JAZZ»
- Параметры пользователя: Значения пара-
метров, установленные с помощью процеду-
ры «Регулировка параметров звучания», приведен-
ной далее.
- Каждое установленное значение параметра из-
меняется вместе со значением параметра <Speaker
Setting>. Сначала выберите тип акустических си-
стем, воспользовавшись параметром Speaker (аку-
стические системы).
- Если включена (ON) функция двойной зоны, режим
SRS WOW будет отключен.
Незатухающий выход
Вы можете включить/выключить незатухающий
выход.
На 2 секунды нажмите кнопку [NF].
Каждое нажатие на кнопку приводит к вклю-
чению/выключению незатухающего выхода.
Когда незатухающий выход включен, отобра-
жается сообщение «Non Fader ON».
Подсоединение кабелей к гнездам для подключения

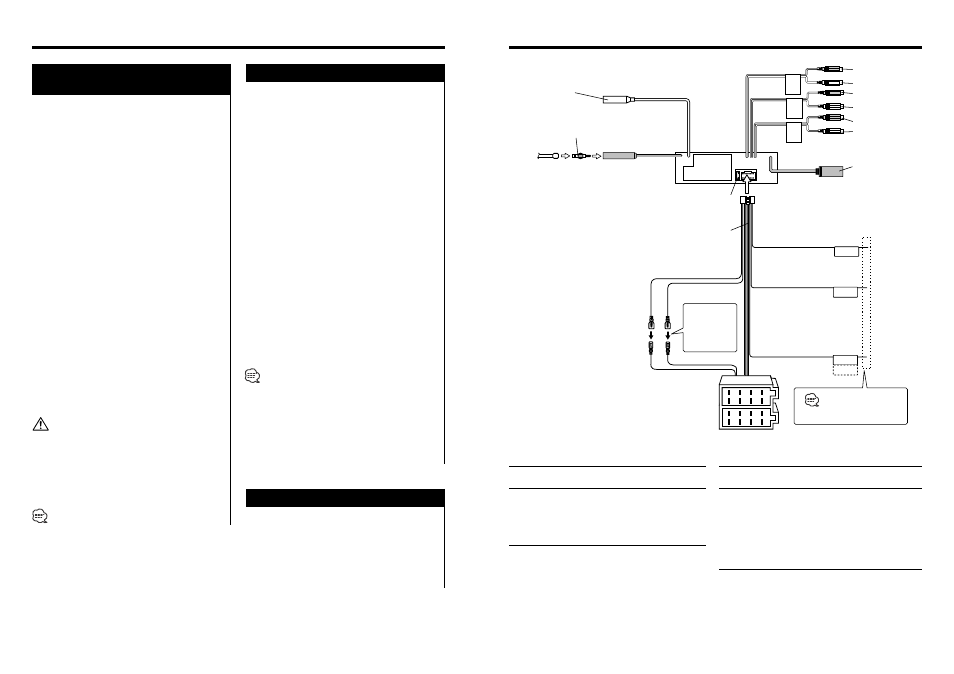

Подключение кабелей к соединительным гнездам
TEL MUTE
EXT.CONT.
P.CONT
ANT.CONT
1
2
3
4
5
6
7
8
1
2
3
4
5
6
7
8
FRONT
NON
FADING
REAR
Таблица назначения контактов разъема
Номера штырей
Цвет
Функции
разъемов ISO
кабеля
Разъем для внешнего питания
А-4
Желтый
Аккумулятор
А-5
Синий/белый
Управление питанием
А-6
Оранжевый/белый
Диммер
А-7
Красный
Зажигание (АСС)
А-8
Черный
"Земля"
Номера штырей
Цвет
Функции
разъемов ISO
кабеля
Разъем для акустических систем
В-1
Фиолетовый
Задний правый (+)
В-2
Фиолетовый/Черный
Задний правый (-)
В-3
Серый
Передний правый (+)
В-4
Серый/Черный
Передний правый (-)
В-5
Белый
Передний левый (+)
В-6
Белый/Черный
Передний левый (-)
В-7
Зеленый
Задний левый (+)
В-8
Зеленый/Черный
Задний левый (-)
К внешнему
дисплею/пульту ДУ
на руле
Адаптер для кабелей антенны
(ISO-JASO) (принадлежность 3)
Антенный
кабель
(ISO)
Вход антенны FM/AM
Незатухающий выход правого
канала (красный)
Незатухающий выход левого
канала (белый)
Выход правого фронтального
канала (красный)
Выход левого фронтального канала
(белый)
Выход правого тылового канала
(красный)
Выход левого тылового канала
(белый)
К дисковому чейндже-
ру/устройству громко-
говорящей связи GSM/
внешнему устройству
ЗАМЕЧАНИЕ: Чтобы
подключить эти кабе-
ли, обратитесь к соот-
ветствующим инструк-
циям по эксплуатации.
Предохранитель (10А)
Жгут проводов
(принадлежность 1)
Провод аккумулятора (желтый)
Провод зажигания
(красный)
Контакт А-7 (красный)
Контакт А-4 (желтый)
Разъем А
Разъем В
Провод управления внешним
усилителем (розовый/черный)
Кабель приглушения TEL
(коричневый)
Управление питанием/
управляющий кабель привода
антенны (синий/белый)
К EXT.AMP. CONT входу
усилителя, имеющего
функции внешнего управ-
ления
Подсоедините к
заземленному выводу,
когда зазвонит телефон
или во время разговора.
Подсоедините или к вы-
воду управления питани-
ем, пользуясь усилителем
питания, который входит
в комплект поставки, или к
выводу управления антен-
ной в автомобиле.
Если Вы не подключаете этот кабель,
убедитесь в том, что он находится внутри
контактного столбика.
