8 21

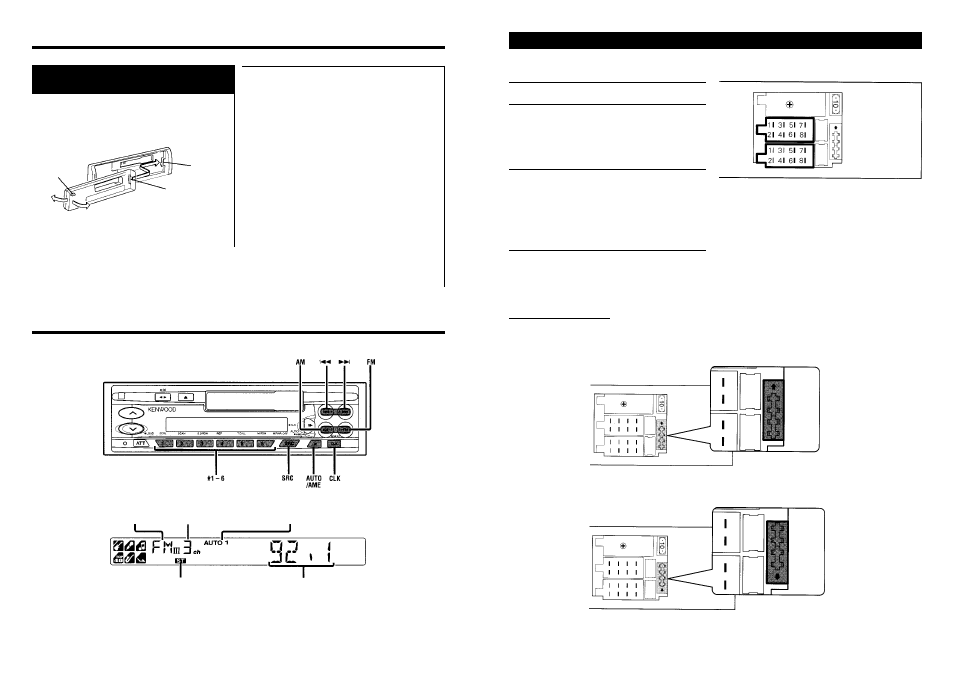

Общие характеристики
Передняя панель
предотвращения кражи
Передняя панель аппарата может
быть отсоединена и взята с собой,
что в какой-то степени гарантирует
защиту от кражи.
Кнопка
освобождения
Выступы
Пазы
Снятие лицевой панели:
Нажмите кнопку освобождения. Лицевая
панель откроется, после чего ее можно снять.
ПРИМЕЧАНИЕ
- Передняя панель представляет собой состав-
ную часть точного оборудования и может по-
страдать от ударов и сотрясений. Поэтому
после снятия передней панели храните ее в
специально предназначенном для нее футляре.
- Не следует оставлять переднюю панель или
футляр передней панели в жарких или влажных
местах или местах, подвергающихся воздей-
ствию прямых солнечных лучей. Также избе-
гайте сильно запыленных мест и мест, где на
аппарат могут попасть брызги воды.
Установка передней
панели на место:
1 Совместите выступы устройства с пазами
передней панели.
2 Нажмите на переднюю панель, пока не раз-
дастся щелчок. Передняя панель фиксируется
по месту и вы можете начать пользоваться
аппаратом.
Свойства тюнера
Индикатор частотного
диапазона
Номер запрограммирован-
ной радиостанции
Индикатор
AUTO
Индикатор ST Частота настройки
Установка разъема: Смотри далее.
Установка вилки
ПРЕДУПРЕЖДЕНИЕ - Подключение разъема ISO
Расположение штырей у разъемов ISO зависит от типа автомобиля, который вы водите. Во
избежание повреждения аппарата следует проверить, что соединения сделаны правильно.
[1] Штепсель А-7 автомобильного разъема ISO подсоединен к зажиганию, а штепсель А-4
подсоединен к постоянному электропитанию (стандартная настройка).
Таблица функций разъема
Номера штырей * Установка Функции
разъемов ISO вилки
Разъем для внешнего питания
А-4 [1] Аккумулятор
[2] Зажигание (АСС)
А-5 Управление питанием
А-7 [1] Зажигание (АСС)
[2] Аккумулятор
А-8 Черный "Земля"
Разъем для колонок
В-1 Задний правый (+)
В-2 Задний правый (-)
В-3 Передний правый (+)
В-4 Передний правый (-)
В-5 Передний левый (+)
В-6 Передний левый (-)
В-7 Задний левый (+)
В-8 Задний левый (-)
Разъем В
Разъем А
[2] Штепсель А-7 автомобильного разъема ISO подсоединен к источнику постоянного электропи-
тания, а штепсель А-4 соединен с зажиганием.
