Установка аппарата
Подключение аппарата
Примечания:
Данный аппарат предназначен для транспортных средств с питанием от аккумуляторной батареи напряже
нием 12 В, и с минусом на массе. Перед установкой его в жилые прицепы, грузовики или автобусы, про
верьте напряжение аккумуляторной батареи.
Во избежание коротких замыканий, перед началом установки отсоедините от аккумулятора ( ) провод массы.
Уточните по соответствующим инструкциям особенности подключения дополнительного усилителя мощно
сти и других устройств, затем, соблюдая все указанные правила, выполните соединения.
Закрепите проводку кабельными зажимами или изоляционной лентой. Для защиты проводов обмотайте их
изоляционной лентой в тех местах, где они пролегают близко к металлическим деталям.
Проложите и зафиксируйте всю проводку таким образом, чтобы она не могла соприкасаться с какими либо
подвижными частями, такими как рычаг переключателя передач, стояночного тормоза и механизм переме
щения сидений. Не прокладывайте провода в местах с повышенной температурой, таких как выходные от
верстия отопителя. При оплавлении или перетирании изоляции возникает опасность короткого замыкания
проводов на массу (корпус) транспортного средства.
Не пропускайте желтый провод, подводящий питание, в моторный отсек через отверстие для соединения с
аккумулятором. Это может привести к повреждению изоляции провода и короткому замыканию с опасны
ми последствиями.
Не укорачивайте провода. В этом случае цепи защиты могут функционировать неправильно.
Никогда не подключайте питание к другому оборудованию, надрезая изоляцию на подводящем проводе и
подсоединяя к нему провод, подающий питание на плеер. В этом случае может оказаться превышенной до
пустимая для данного провода нагрузка, что приведет к его перегреву.
При замене применяйте только предохранители того номинала, который указан на держателе предохранителя.
Так как в данном устройстве применена уникальная схема BPTL, никогда не соединяйте провода громкого
ворителей с массой, и для соединения отрицательных ( ) полюсов левого и правого громкоговорителей не
допускается использование общего провода.
Громкоговорители, подсоединяемые к данному аппарату, должны быть повышенной мощности номина
лом не менее 45 Вт (40 Вт) и сопротивлением от 4 до 8 Ом. Подсоединение громкоговорителей с мощнос
тью и/или сопротивлением с номиналами, отличающимися от указанных выше, может привести к воспла
менению, образованию дыма или повреждению громкоговорителей.
При включении данного аппарата, на синий/белый провод подается управляющее напряжение. Соедините
его с дистанционным управлением внешнего усилителя мощности или к клемме управления приводом вы
движной автомобильной автоматической антенны (на указанном проводе максимальный ток не превышает
300 мА, а напряжение 12 В). Если автомобиль оснащен антенной, размещенной на стекле, соедините с этим
проводом вывод питания усилителя антенны.
При применении дополнительного усилителя мощности ни в коем случае не подключайте синий/белый про
вод к клемме входа питания усилителя. Также не подключайте синий/белый провод к клемме питания ав
томатической антенны. Такое подключение может привести к чрезмерному потреблению тока и нарушению
работы данного аппарата.
Во избежание короткого замыкания, обмотайте неиспользуемые провода изоляционной лентой. Особенно
надежно изолируйте неиспользуемые провода громкоговорителей. Если провода не изолированы, сущест
вует вероятность их короткого замыкания.

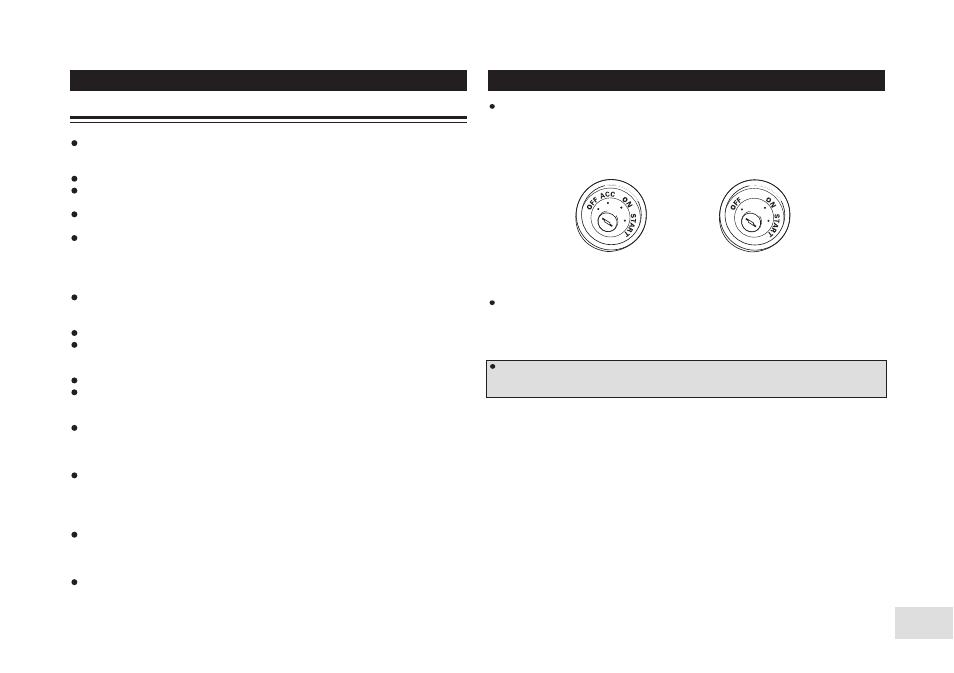

Если данный аппарат магнитола устанавливается в транспортное средство, в замке зажигания которого нет
положения «ACC» [Принадлежности], то красный провод аппарата подключается к контакту, соответствую
щему положению ON/OFF [Включено/Выключено] замка зажигания. В противном случае аккумулятор может
разрядиться, если Вы оставите транспортное средство на несколько часов.
Черный провод соединяется с массой. Пожалуйста, соединяйте его с массой отдельно от соединения с мас
сой мощных потребителей электроэнергии, таких как усилитель мощности.
Если соединить все провода подключения к массе вместе на одну клемму, при нарушении контакта возни
кает опасность воспламенения.
Провода данного аппарата и других устройств могут быть разного цвета, даже если они выполняют одну и
ту же функцию. При подключении данного аппарата к другим устройствам, сверяйтесь с прилагаемыми к
аппаратуре инструкциями и соединяйте провода, имеющие одно и то же назначение.
Позиция «ACC» Нет позиции «ACC»
