9

fg

Кабель IP BUS

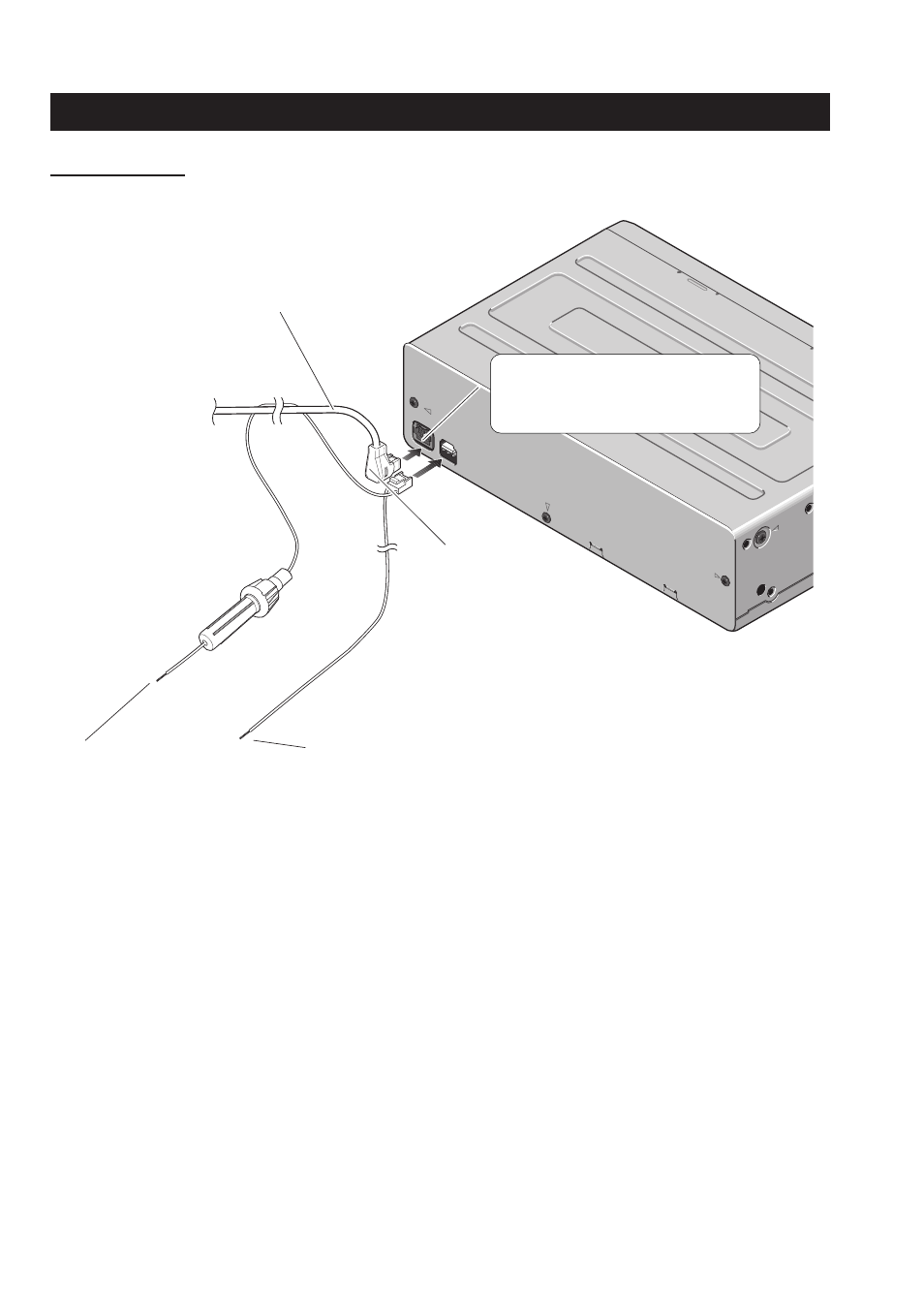

Подключение устройств

Для предотвращения неправильного под-

ключения входная сторона разъема IP-

BUS окрашена синим цветом, а выходная

сторона черным. Подключите разъемы,

соблюдая соответствие цветов.

Контроллер

проигрывате-

ля Малти КД

Отсек для пре-

дохранителя

Желтый

К разъему, питание на

который подается по-

стоянно, независимо

от положение пере-

ключателя зажигания.

Выход IP-BUS (черный)

Подключите черный разъем

кабеля к этому разъему.

IP-BUS (черный)

Черный (земля)

К металлическому кузову автомобиля.
