“GROUND” - разъем подключения кабеля заземления к "массе" усилителя. Этот провод следует под
ключить к кузову автомобиля как можно ближе к усилителю. Лучше, чтобы длина этого провода не
превышала 1 метра. Используйте провод такого же сечения, что и для провода питания +12 В. Перед
подключением провода тщательно зачистите место соединения на кузове от краски и загрязнений
для наилучшего электрического контакта.
“REMOTE” - разъем подключения кабеля дистанционного включения/выключения усилителя. Этот
провод следует подключить к специальному выходу головного устройства, предназначенному для
управления усилителем. Если такого провода нет, то можно использовать выход головного устройст
ва на автоматическую антенну. Учтите, что некоторые автомагнитолы отключают данный выход во
время воспроизведения CD или DVD дисков. В таком случае этот выход нельзя использовать для
управления усилителем, и управляющий сигнал придется взять с замка зажигания (клемма ACC).
Подключение динамиков

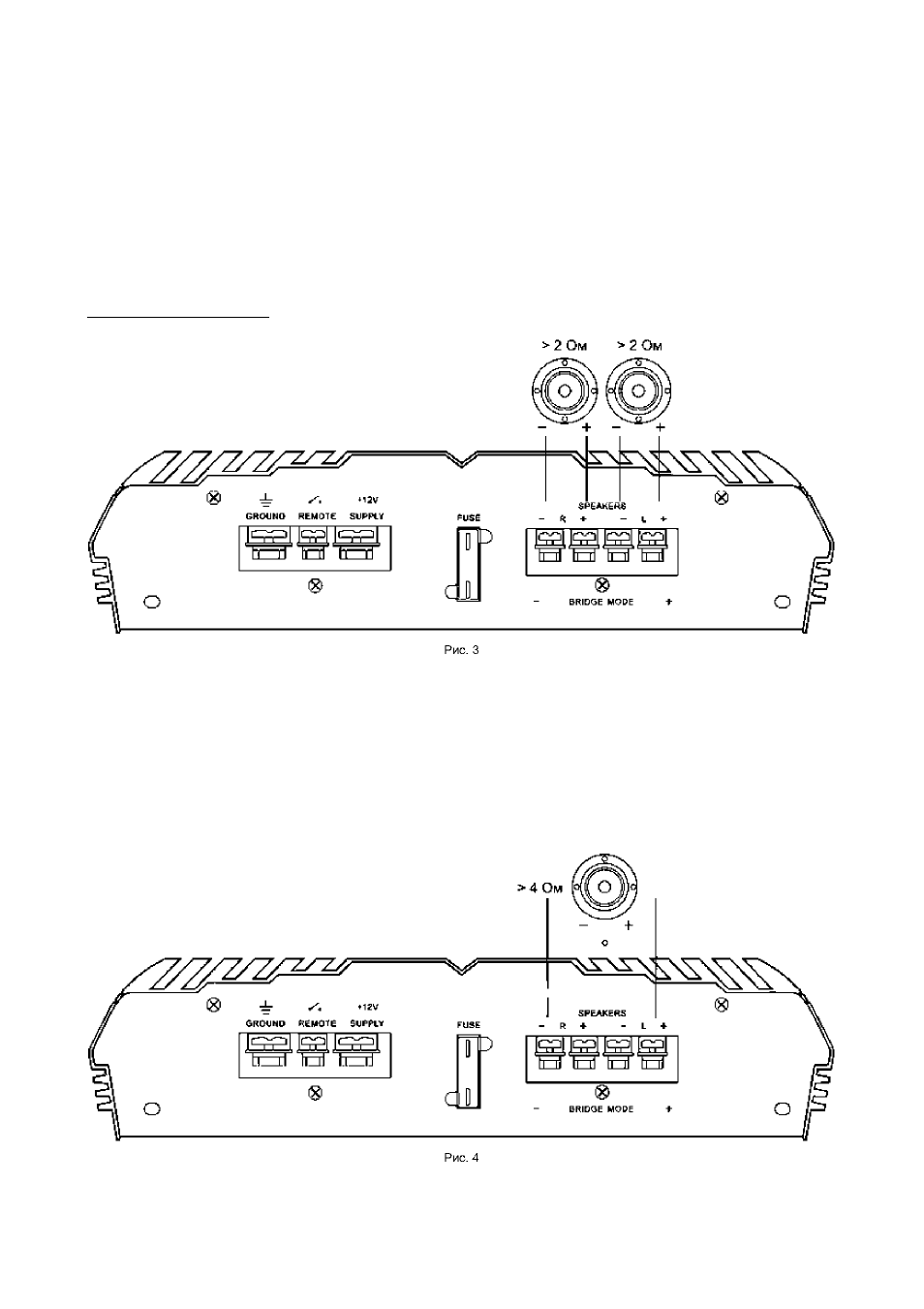

Нагрузка к выходным каналам усилителя может подключаться как в стерео режиме (рис. 3), так и по
мостовой схеме (подключение сабвуфера) (рис. 4).
Обратите внимание, что динамики имеют определенную полярность, которую надо учитывать при
подключении. Если положительная клемма динамика не имеет явной подписи "+", то она может мар
кироваться точкой.
■ Внимание! В данном устройстве транзисторные выходные каскады подключены по мостовой схе
ме. При подключении динамиков не допускается замыкание проводов на массу автомобиля, на
провод питания +12 В или друг с другом. Неверное подключение может привести к выходу усили
теля из строя.
