Подготовка к работе
Установка кондиционера

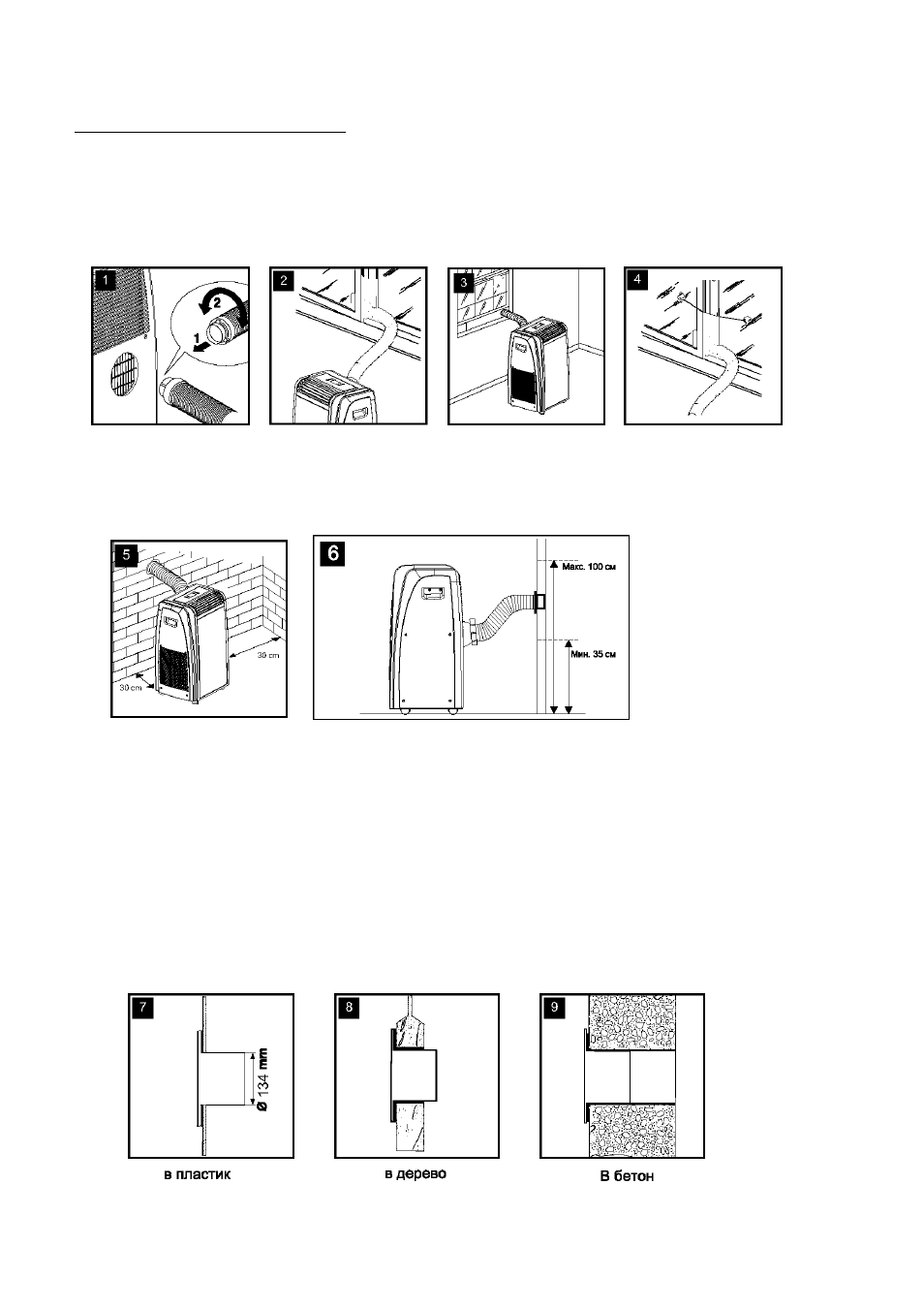

Ели это требуется, кондиционер может быть установлен постоянно (рис. 5).
Для этого:
• Устройте в стене отверстие диаметром 134 тт. в диалазоне высот от лола
локазанном на рис.6
• Вставьте выходной фланец в отверстие как показано на рис. 7, 8 и 9.
• Закрепите трубу в выходном отверстии прибора рис.1
• Другой конец трубы закрепите во фланце как на рис. 6. Когда труба не
установлена, фланец закрывается заглушкой.
При подобной установке кондиционера не закрывайте плотно межкомнатную
V дверь для нормальной вентиляции
3
