2 / УСТАНОВКА ПРИБОРА
•ДЕМОНТАЖ ТРАНСПОРТНЫХ ЗАЖИМОВ
Важно!
До начала использования обязательно следует выполнить
действия, описанные ниже.
Данные действия состоят в снятии всех деталей, которые блокируют
бак вашей стиральной машины во время транспортировки.
Данные действия по снятию транспортных фиксирующих деталей
необходимы для нормальной работы вашей стиральной машины
и соблюдения действующих норм техники безопасности.
Если указанные действия не будут выполнены в полном объеме,
это может привести к серьезным поломкам устройства во время
эксплуатации.
-

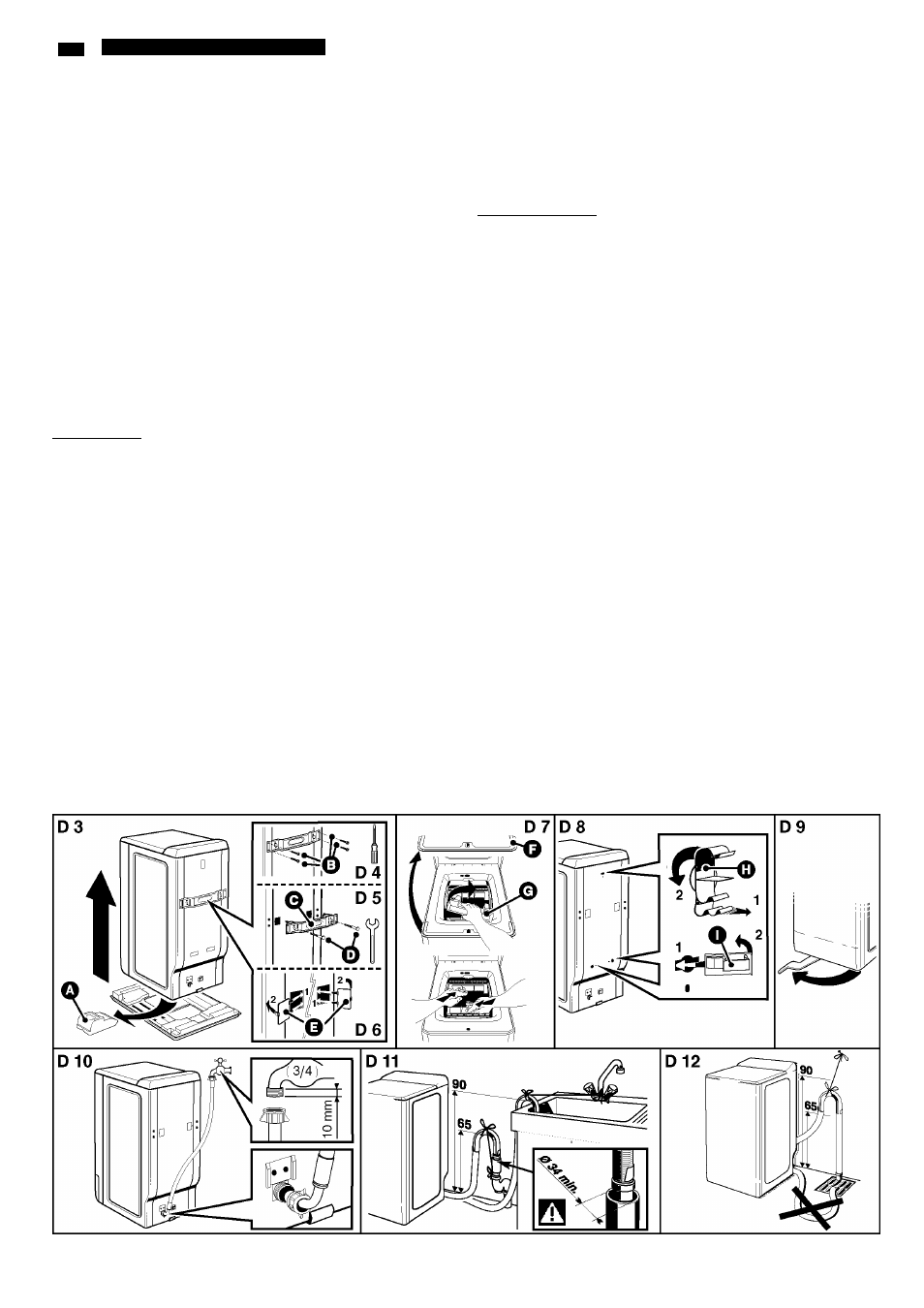

Снимите стиральную машину с ее основания (убедитесь, что клин
О , блокирующий двигатель, не остался зажатым под машиной)
{Рисунок 03
-
При помоши отвертки отверните 4 винта О
{Рисунок 04)
-
Снимите поперечину
{Рисунок 05)
при помоши гаечного ключа на
10 или 13 мм {в зависимости от модели)
(убедитесь, что две пластиковые распорки, закрепленные на
поперечине, были также сняты вместе с поперечиной).
- Установите винты О на их первоначальное место
Внимание!
L
T
J
Обязательно закройте два отверстия заглушками (^,
специально предусмотренными для этого (находятся в пакете с
принадлежностями)
(Рисунок 06)
-
Снимите клин, блокируюший бак и барабан машины
{Рисунок 07).
Для этого:
- поднимите крышку машины;
- выташите клин О;
-уберите клин ©, повернув его на четверть оборота;
- одновременно нажав на обе створки освободите дверцы барабана,
зафиксированные в нижнем положении.
Внимание!
Снимите хомуты опоры трубок и обязательно закройте
отверстия при помощи заглушек^ (находятся в пакете с
принадлежностями)
{Рисунок 08).
Совет:
Мы рекомендуем вам сохранить все транспортные
блокирующие детали, так как они обязательно потребуются вам
при дальнейшей транспортировке вашей стиральной машины.
Щ
Информация:
Перед выпуском с завода-изготовителя ваша стиральная
машина была тшательно проверена; поэтому, вы, возможно, замените
наличие небольшого количества воды в барабане или в отделении
моющих средств.
>
ПЕРЕМЕЩЕНИЕ ПРИБОРА
• Установка колесиков:
Если ваша стиральная машина оборудована съемными колесиками, вы
легко сможете перемешать ее.
Для установки на колесики, поверните рычаг, расположенный в основании
устройства, из правого положения в крайнее левое
[Рисунок 09).
■Я Важно!
т
!
1
При эксплуатации стиральная машина не должна опираться
на передние колесики: не забудьте установить рычаг к
первоначальное положение.
>
ПОДАЧА ХОЛОДНОЙ ВОДЫ
Подключите трубопровод подачи воды
[Рисунок 010):
-
одна сторона подключается к штуцеру, расположенному на задней
панели машины;
- вторая сторона подключается к крану, имеюшему резьбу Ш 20x27
[3/4 НТР).
Если вы используете кран с автоматическим открытием, диаметр
отверстия открытия должен быть не менее 6 мм.
Подача воды:
- Минимальное давление воды: 0,1 МПа или 1 бар
- Максимальное давление воды: 1 МПа или 10 бар
• Замена трубопровода подачи воды
1
При замене трубопровода обратите внимание на хорошую затяжку
и наличие прокладок на обоих концах трубопровода.
• СЛИВ СТОЧНЫХ ВОД
Подключите трубопровод опорожнения, после установки его в загнутый
фиксатор, прилагаемый к стиральной машине
[Рисунок 011):
-
либо по временной схеме, в раковину, либо в ванну.
- либо на постоянной основе в канализационный сифон с вентиляцией.
Если ваша система не имеет вентилируемого сифона, убедитесь, что
данное подключение не герметично. Для того чтобы избежать обратного
нагнетания отработанной воды в стиральную машину, настоятельно
рекомендуется обеспечить свободное прохождение воздуха между
трубой слива машины и канализационной системой.
В любом случае, изгиб опорожнения должен размешаться на высоте в
пределах от 90 см до 65 см по отношению с основанием стиральной
машины.
■Я Важно!
L
J
Не забудьте закрепить изогнутый конец трубы опорожнения
для того чтобы он не упал по время слива воды и не залил пол.
Имеется возможность слива отработанной воды на уровне поверхности
пола при условии, что трубопровод слива проходит через точку,
расположенную на высоте от 90 до 65 см по отношению к основанию
машины
[Рисунок 012)
