He меняйте соединение красного и желтого проводов!!!
Для некоторых моделей необходимо будет изменить соединение проводов питания, как показано на
картинке (измененное соединение), во избежание сброса всех настроек устройства после выключения
зажигания. Перед установкой свяжитесь с Вашим региональным дилером.

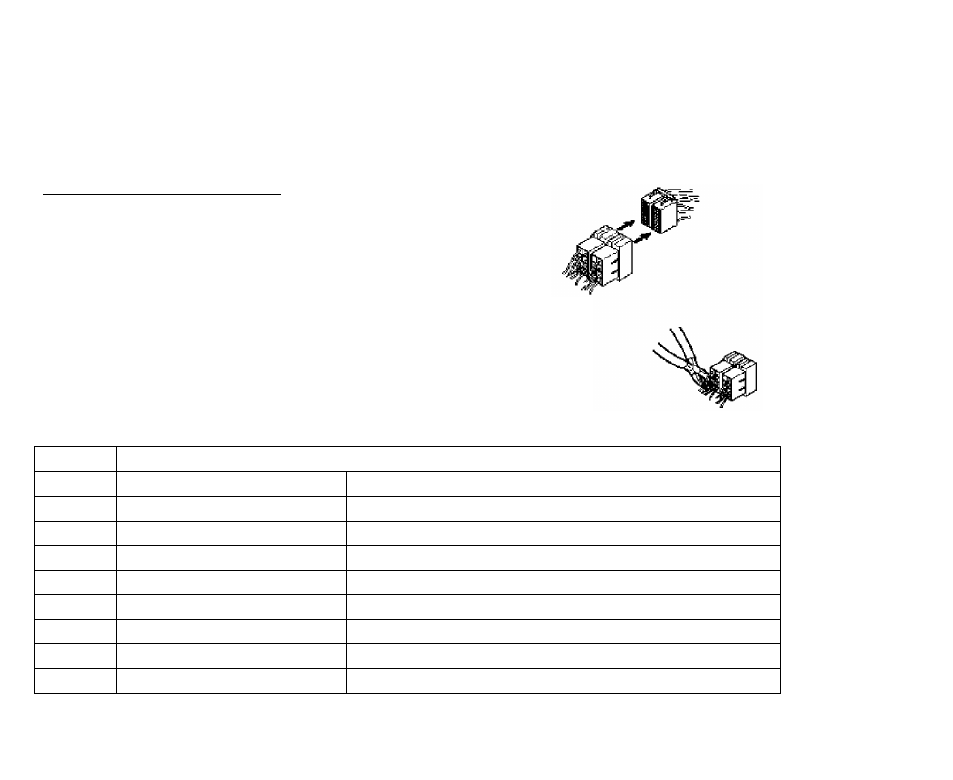

Использование разъема ISO
1. Если в Вашем автомобиле есть разъем ISO,
произведите подключение, как показано на рисунке.
2. Для подключений без разъемов ISO внимательно
проверьте все провода перед подключением, неправильное
подключение может привести к повреждениям изделия.
Обрежьте разъем, подключите цветные головки разъема
к шнуру питания батареи в соответствии с приведенной таблицей.
Номер
Функция
Разъем A
Разъем В
1
Задний правый(+)---Фиолетовый
2
Задний правый(-)—Фиолетовый/Черный
3
Передний правый(+)—Серый
4
Питание 12В (+)/желтый
Передний правый(-)---Серый/Черный
5
Авто антенна /синий
Передний левый(+)—Белый
6
Передний левый((-)---Белый/Черный
7
АСС+/красный
Задний левый(+)—Зеленый
8
Земля/черный
Задний левый(-)---Зеленый/Черный
