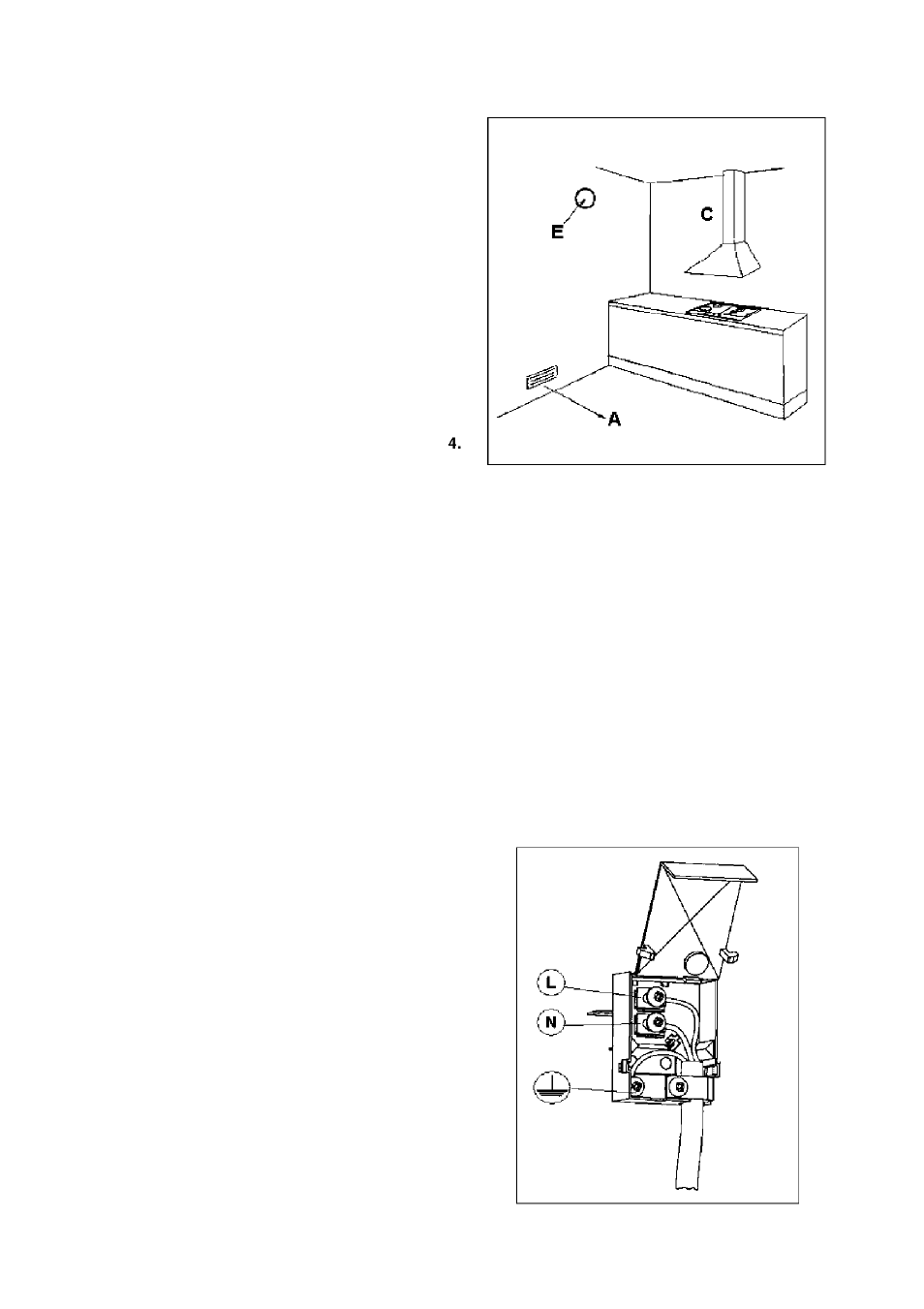

См. рис. 4 ниже.
Е. Электрический вентилятор для вывода
продуктов горения
С. Вытяжка для вывода продуктов горения
А. Отверстие для притока воздуха
Рис.
Отверстие А должно быть всегда свободным. Убедитесь в том, чтобы оно не было преграждено, как
изнутри, так и снаружи. Рекомендуется выполнить данное отверстие близко к уровню пола, на
противоположной стороне прибора по выводу продуктов горения.
Если нет возможности выполнить данное отверстие в помещении, то приток воздуха должен
обеспечиваться из прилегающего вентилируемого помещения, за исключением спальной комнаты,
либо помещения с низким давлением, либо любого иного опасного помещения.
Выход продуктов горения
Продукты горения, вырабатываемые газовыми приборами, должны выводиться наружу посредством
вытяжки (С), поключенной к выводному каналу, либо напрямую наружу. См. рис. 4 выше.
В случае, если невозможно установить вытяжку, необходимо установить электрический вентилятор
(Е), кторый необходимо расположить на внешней стене помещения, либо на окне. См. рис. 4 выше.
Данный электрический вентилятор должен иметь достаточную мощность, чтобы в течение каждого
часа он мог обеспечить смену количества воздуха, превышающего в 3-5 раз объем воздуха в
помещении.
3.
ПОДКЛЮЧЕНИЕ К СЕТИ ЭЛЕКТРОПИТАНИЯ
Прежде чем приступить к подключению прибора к сети электропитания, проверьте, соответствует ли
напряжение и частока тока указанным в данной заводской табличке, а также соответствует ли
электропровод мощности прибора, указанной в заводской табличке с техническими данными.
Соедниение кабеля электропитания
КОРИЧНЕВЫЙ - (Ь)
СИНИЙ - (М)
ЖЕЛТО-ЗЕЛЕНЫЙ - ЗАЗЕМЛЕНИЕ ( ± )
Рис. 5.
7
