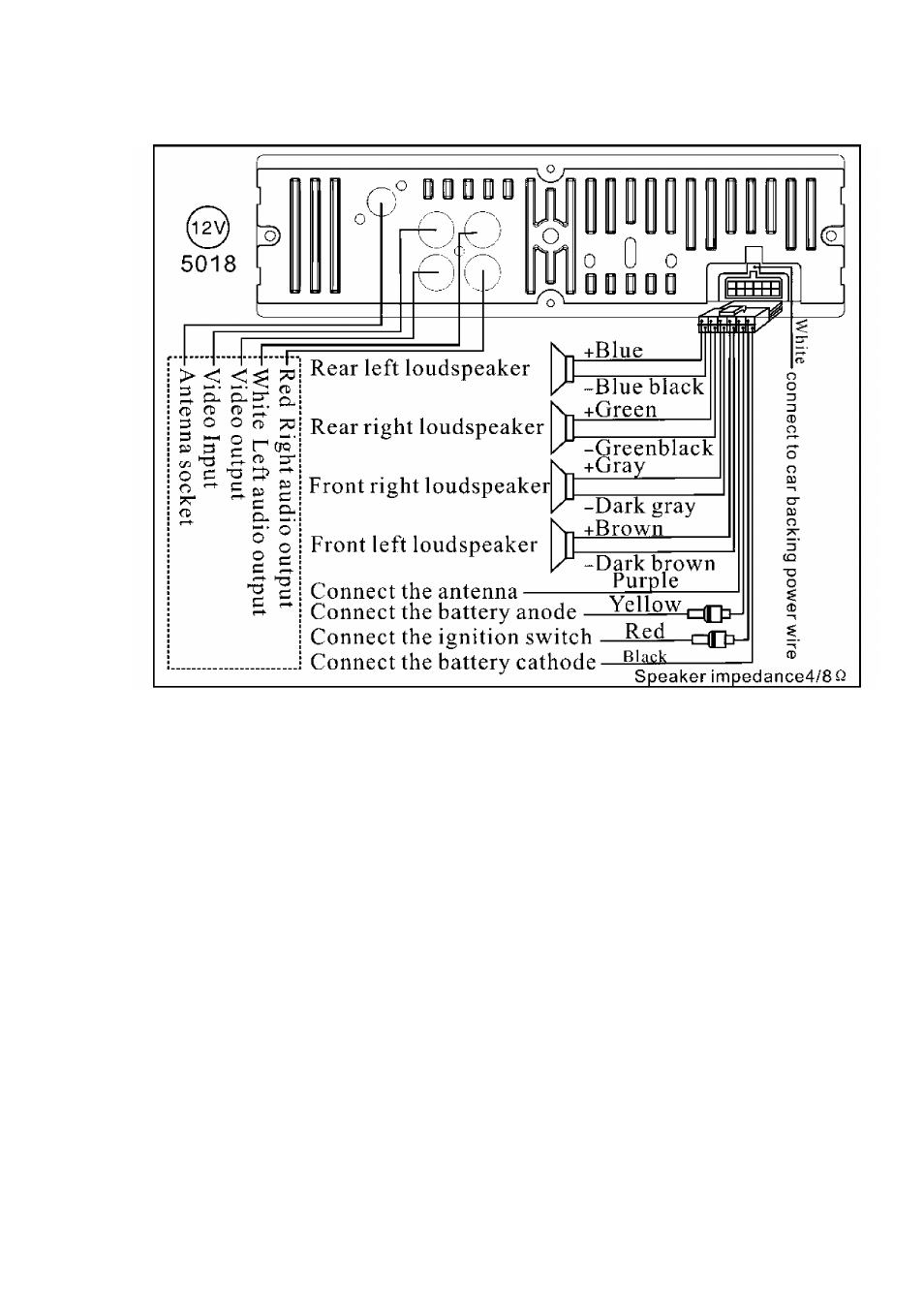

СХЕМА ПОДКЛЮЧЕНИЯ
Rear left loudspeaker - задний левый динамик: «+» к голубому проводу «-» к голубому с черным
Rear right loudspeaker - задний правый динамик: «+» к зелёному проводу «-» к зелёному с черным
Front right loudspeaker - передний правый динамик: «+» к серому проводу «-» к темно серому
Front left loudspeaker - передний левый динамик: «+» к коричневому проводу «-» к темно
коричневому
Connect the antenna - подключение активной антенны: сиреневый провод
Connect the battery anode - жёлтый провод с предохранителем: подключение к «+» аккумуляторной
батареи (для сохранения настроек)
Connect the ignition switch - красн^хй провод с предохранителем для подключения к проводу
включения зажигания
Connect the battery cathode - черный провод для подключения к «-» клемме аккумуляторной батареи
