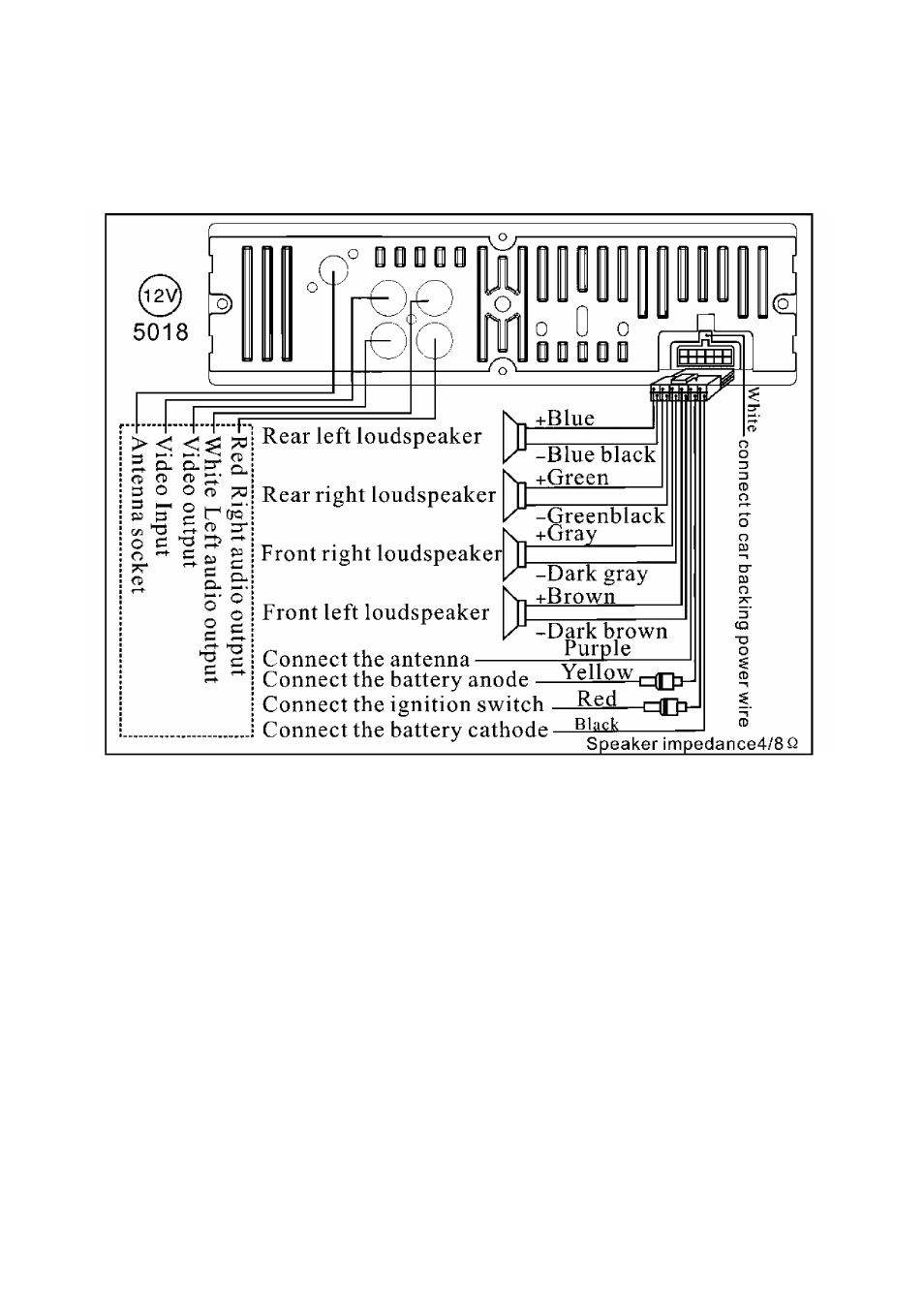

СХЕМА ПОДКЛЮЧЕНИЯ
Rearleftloudspeaker - задний левый динамик: «+» к голубому проводу «-» к голубому с черным
Reaггightloudspeakeг - задний правый динамик: «+» к зелёному проводу «-» к зелёному с черным
Fгontгightloudspeakeг - передний правый динамик: «+» к серому проводу «-» к темно серому
Fгontleftloudspeakeг - передний левый динамик: «+» к коричневому проводу «-» к темно коричневому
Сопиес11йеап1еппа - подключение активной антенны: сиреневый провод
Connectthebatteгyanode - жёлтый провод с предохранителем: подключение к «+» аккумуляторной
батареи (для сохранения настроек)
Connecttheignitionswitch - красн^хй провод с предохранителем для подключения к проводу включения
зажигания
Connectthebatteгycathode - черный провод для подключения к «-»клемме аккумуляторной батареи
