РУССКИЙ
4.0ПИСАНИЕПРИБОРА
Кондиционер состоит из внутреннего и наружного блоков,
соединенных трубопроводами. Управление кондиционером
осуществляется с пульта дистанционного управления или с панели
управления внутреннего блока.

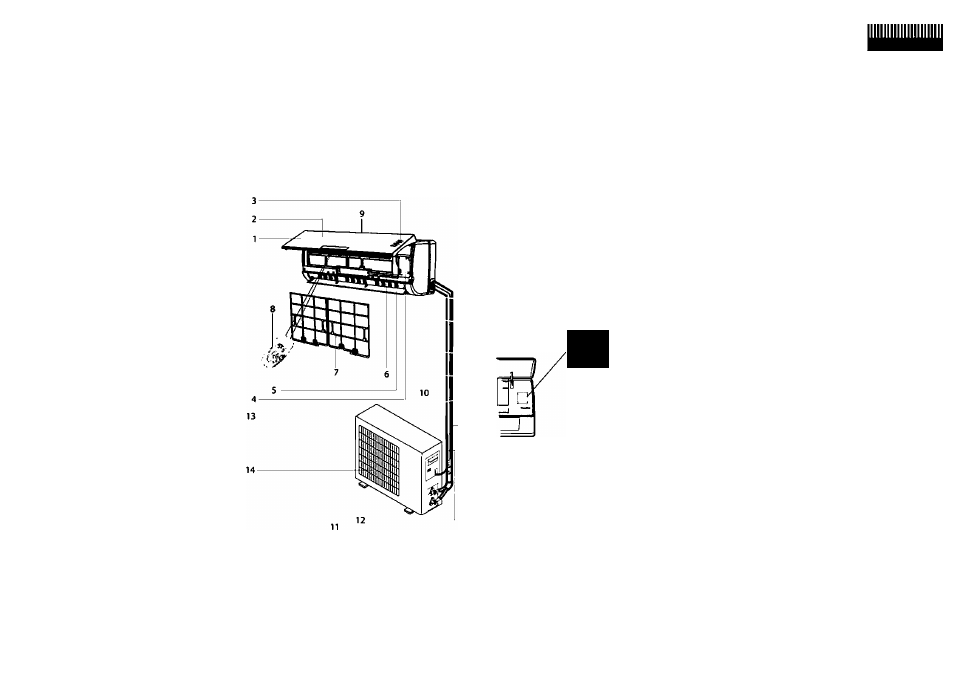

Рисунок 1. Описание прибора*
* внешний вид вашего кондиционера
может отличаться от графического
схематичного изображения.
1. Блок кондиционера для
внутренней установки в
помещении.
2. Открывающаяся передняя
панель.
3. Панель индикации.
4. Панель управления
внутреннего блока.
5. Жалюзи (направляющие
заслонки) для раздачи
обработанного воздуха.
6. Воздуховыпускное
отверстие внутреннего блока.
7. Фильтры очистки воздуха.
8. Пульт дистанционного
управления.
9. Воздухозаборные
отверстия внутреннего блока
10. Воздухозаборные
решетки наружного блока.
11. Медная трубка газа
(фреона), соединительная
магистраль.
12. Трубка для отвода
конденсата.
13. Блок кондиционера для
наружной установки вне
помещения.
14. Воздуховыпускная
решетка наружного блока.
5. КОМПЛЕКТ ПОСТАВКИ
В комплектацию кондиционера воздуха (сплит-системы) входит:
Блок кондиционера для внутренней установки -1 шт.
Блок кондиционера для наружной установки -1 шт.
Пульт дистанционного управления -1 шт.
Элементы питания для пульта ДУ - 2 шт.
Руководство по эксплуатации -1 шт.
Гарантийный талон -1 шт.
Упаковка блока внутренней установки -1 шт.
Упаковка блока наружной установки -1 шт.
б. УПРАВЛЕНИЕ ПРИБОРОМ
Управление кондиционером осуществляется с пульта
дистанционного управления или с панели управления внутреннего
блока.
Рисунок 2. Описание панели управления внутреннего блока
□
Если пультдистанционного управления утерян или его нельзя
использовать в данный момент, вы можете использовать кнопку
управления кондиционером «on/off», которая находится за передней
открывающейся панелью.
Для этого, осторожно откройте переднюю панель, аккуратно потянув её
на себя слева и справа. Нажмите кнопку, кондиционер начнет работу
в автоматическом режиме SMART.
