29

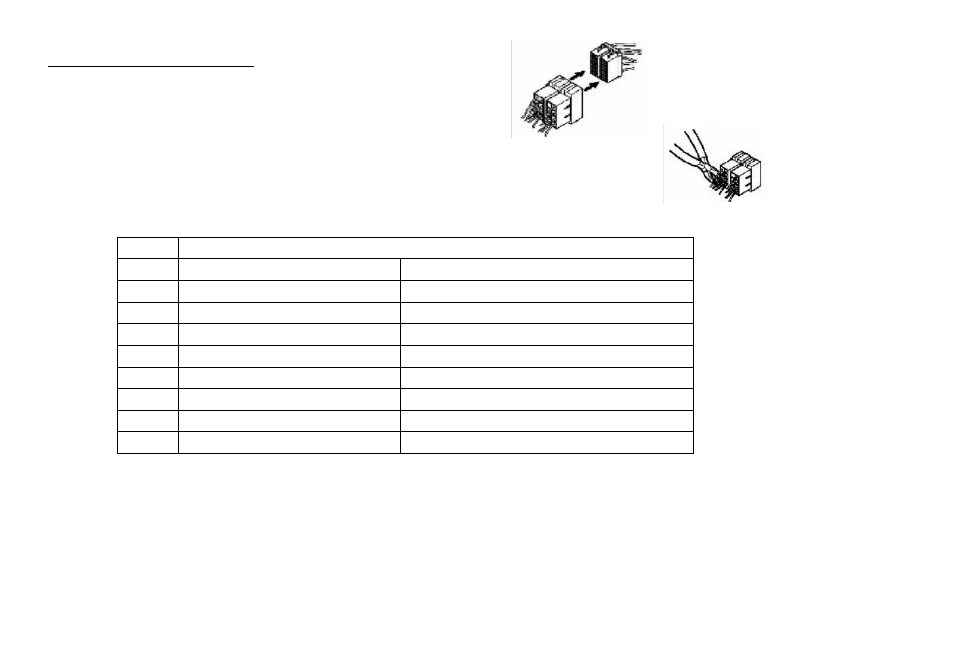

Использование разъема ISO
1. Если в Вашем автомобиле есть разъем ISO, произведите подключение, как
показано на рисунке.
2. Для подключений без разъемов ISO внимательно проверьте все провода
перед подключением, неправильное подключение может привести к
повреждениям изделия. Обрежьте разъем, подключите цветные головки
разъема к шнуру питания батареи в соответствии с приведенной таблицей.
Номер
Функция
Разъем A
Разъем B
1
Задний правый(+)---Голубой
2
Задний правый(-)---Голубой/Белый
3
Передний правый(+)---Серый
4
Питание 12В (+)/желтый
Передний правый(-)---Серый/Белый
5
Авто антенна /синий
Передний левый(+)---Зеленый
6
Подсветка панели/белый
Передний левый((-)---Зеленый/Белый
7
ACC+/красный
Задний левый(+)---Коричневый
8
Земля/черный
Задний левый(-)---Коричневый/Белый
