Подключение
Предостережение:
Перед началом подключения ПУП-плеера к другому оборудованию, убедитесь, что
электропитание ПУП-плеера и другого оборудования отключено.
Подключение к видеовыходу

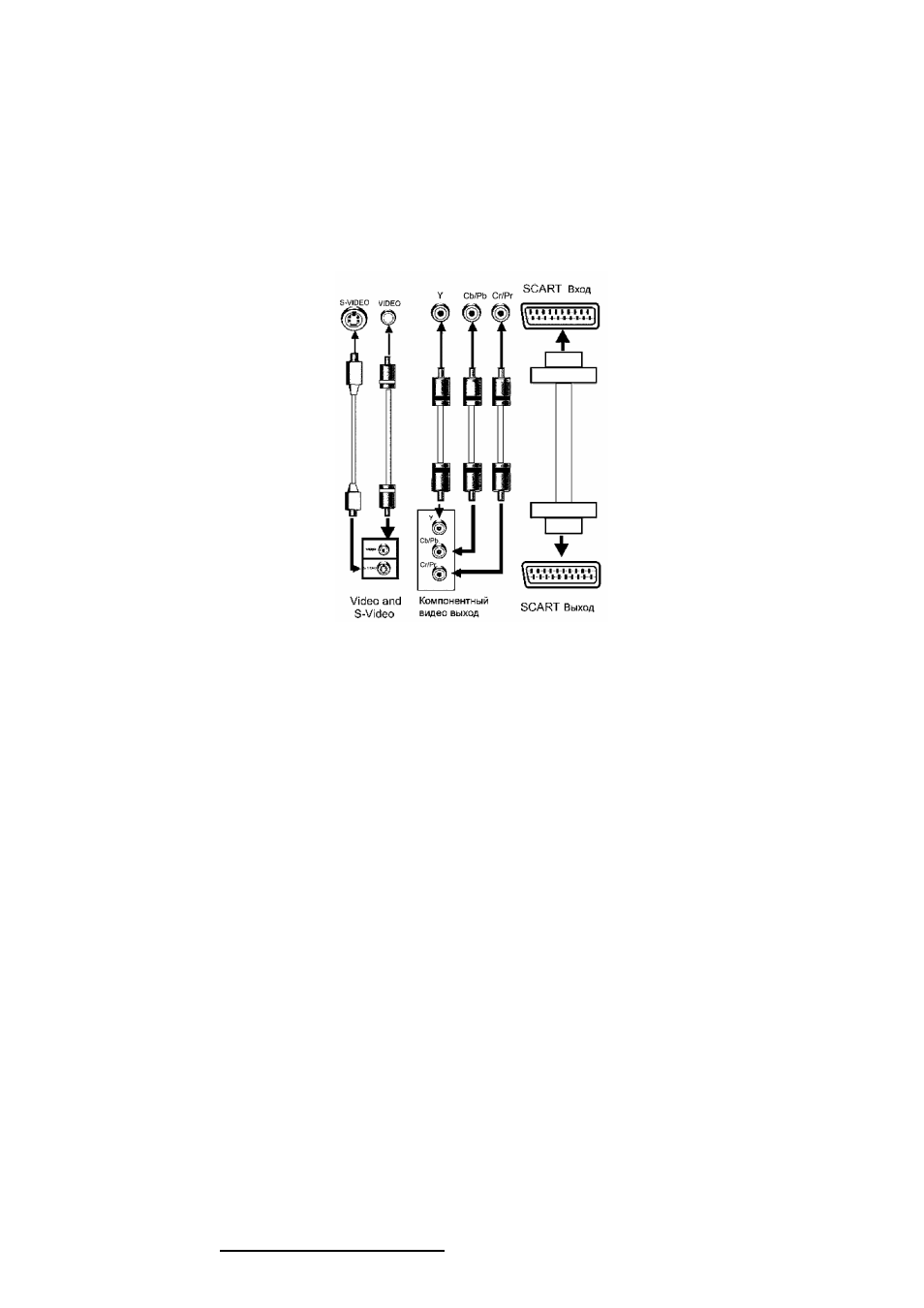

Для данного устройства используется следующая схема подключения.
Полный видеосигнал
Для соединения видеовыхода с входом телевизора или монитора используется один провод
аудио-видеокабеля с желтыми штекерами на концах.
S-Video
Выходной разьем S-Video соединяется с таким же входным разьемом на телевизоре или
мониторе посредством кабеля S-Video.
Компонентный видеовыход
Для подключения компонентного выхода к входным разъемам на телевизоре или мониторе
используются все три провода аудио-видеокабеля.
Разъем SCART (имеется не на всех моделях)
Для подключения разъема SCART к такому же разъему на телевизоре или мониторе
используется 21-проводной кабель SCART.
Примечания:
•
Параметры настройки должны соответствовать тому входному разъему телевизора или
монитора, к которому подключен DVD-проигрыватель
•
Подключать сразу все видеовыходы нельзя - это может ухудшить качество изображения.
•
Хорошее изображение можно получить только при правильном подключении и
корректной настройке системы.
