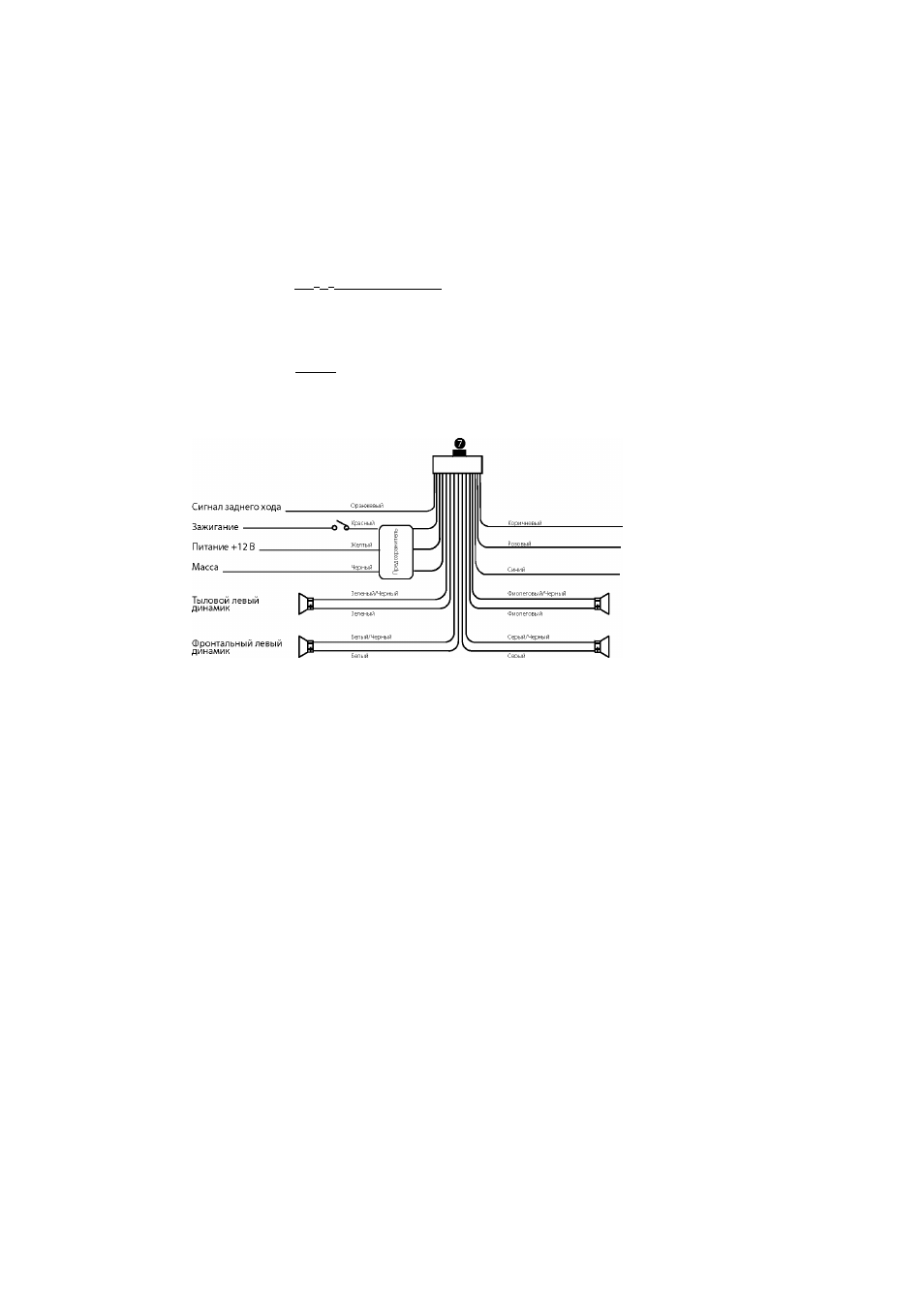

ПОДСОЕДИНЕНИЯ
Белый (Л) ^ Фронтальный RCA а
CglP------------------- 1 О ка бе ль Темно-серый Черный “ А нт 0 нна
Красный (П)
Б елый (Л) ^ Тыловой RCA
кабель Светло-серый
^
Красный (П)
^^Белый (Л ^ ^ Аудио
ЦЕвда------- 1 ^ вход
CI0IP----- ^
к'г.':.гы[-|м irv^
о Видео выход
Видео вход
- Ручной тормоз
■ Регулятор подсветки
К антенне (изолировать,
■ если не использ.)
Тыловой правый
динамик
Фронтальный правый
динамик
1. Передний RCA кабель (Темно-серый,
Левый Белый, Правый Красный)
2. Задний RCA кабель (Светло-серый, Ле­
вый Белый, Правый Красный)
3. Антенна(Черный)
4. Видеовыход(Серый,Желтый)
5. Видеовход(Черный,Желтый)
6. Разъем внешнихсоединений (штекер)
7. Разъем внешнихсоединений (гнездо)
8. Разъем для дополнительного источ­
ника (Черный, Левый белый. Правый
красный)
9. Сабвуфер(Коричневый, Коричневый)
' Видео изображение на дисплее возмож­
но просматривать только после полной
остановки автомобиля и при включенном
ручном (стояночном) тормозе.
-
15
-
