ПОРЯДОКУСТАНОВКИ

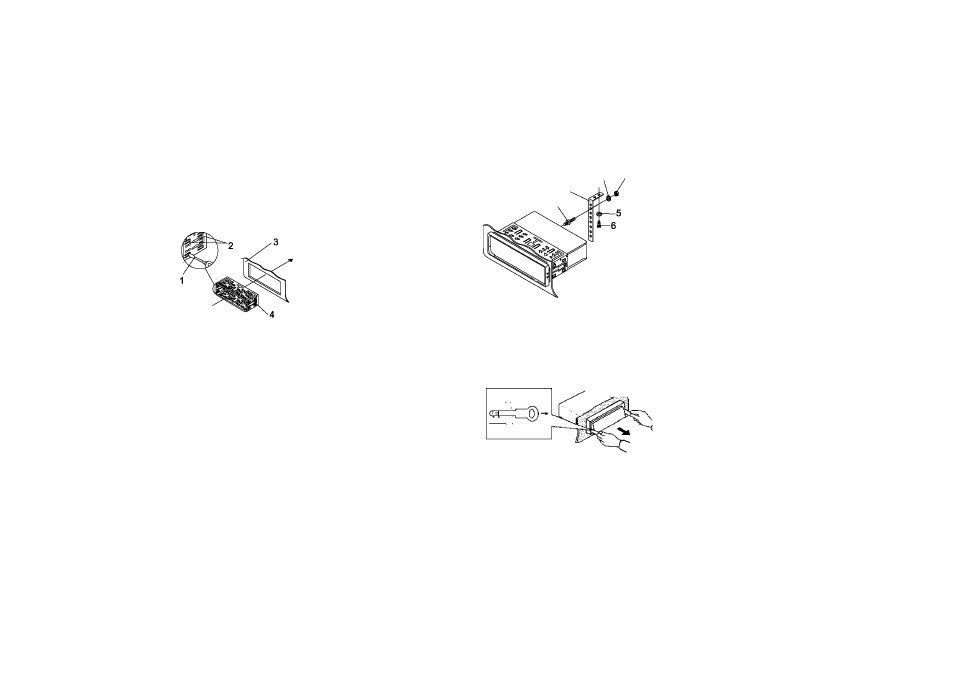

6. Вставьте установочную рамку (без ресивера) в отсек прибор­
ной панели и отогните «язычки» при помощи отвертки. Не все
«язычки» подходят под размер приборной панели автомоби­
ля, выберите наиболее подходящие, и закрепите установоч­
ную рамку.
1. Отвертка
2. Язычки
3. Приборная панель
4. Установочная рама
7. Подсоедините к проигрывателю разъем питания и динамиков,
другие провода и кабели, разъем антенны.
8. Аккуратно вставьте проигрыватель в установочную раму до
щелчка фиксаторов, следя за положением подключенных про­
водов.
9. Закрепите тыловую часть ресивера при помощи металличес­
кой скобы. При необходимости изогните скобу. Для крепления
скобы к монтажному болту задней стенки аппарата используй­
те гайку (М5 мм) и пружинную щайбу. Для крепления аппарата
к кузову автомобиля под приборной панелью используйте винт
(5x25 мм) и щайбу. Данная скоба обеспечивает электрическое
заземление устройства.
Схема для крепления деталей:
3 4
2
1
1. Установочный болт
2. Металлическаяскоба
3. Пружинная щайба
4. Гайка(М5мм)
5. Шайба
6. Винт(5х25мм)
10. Подсоедините проводаккумулятора автомобиля («-» разъем).
Установите обрамление, установите переднюю панель.
Порядок извлечения
1. Убедитесь, что за­
жигание выключено. За­
тем отсоедините провод
от аккумулятора автомо­
биля («-» разъем).
Снимите металлическую скобу с задней стенки устройства.
С помощью кнопки А снимите лицевую панель.
Снимите обрамление.
Вставьте до упора ключи в пазы на боковых поверхностях па­
нели. Извлеките проигрыватель из рамы.
-
11
-
