Подключение

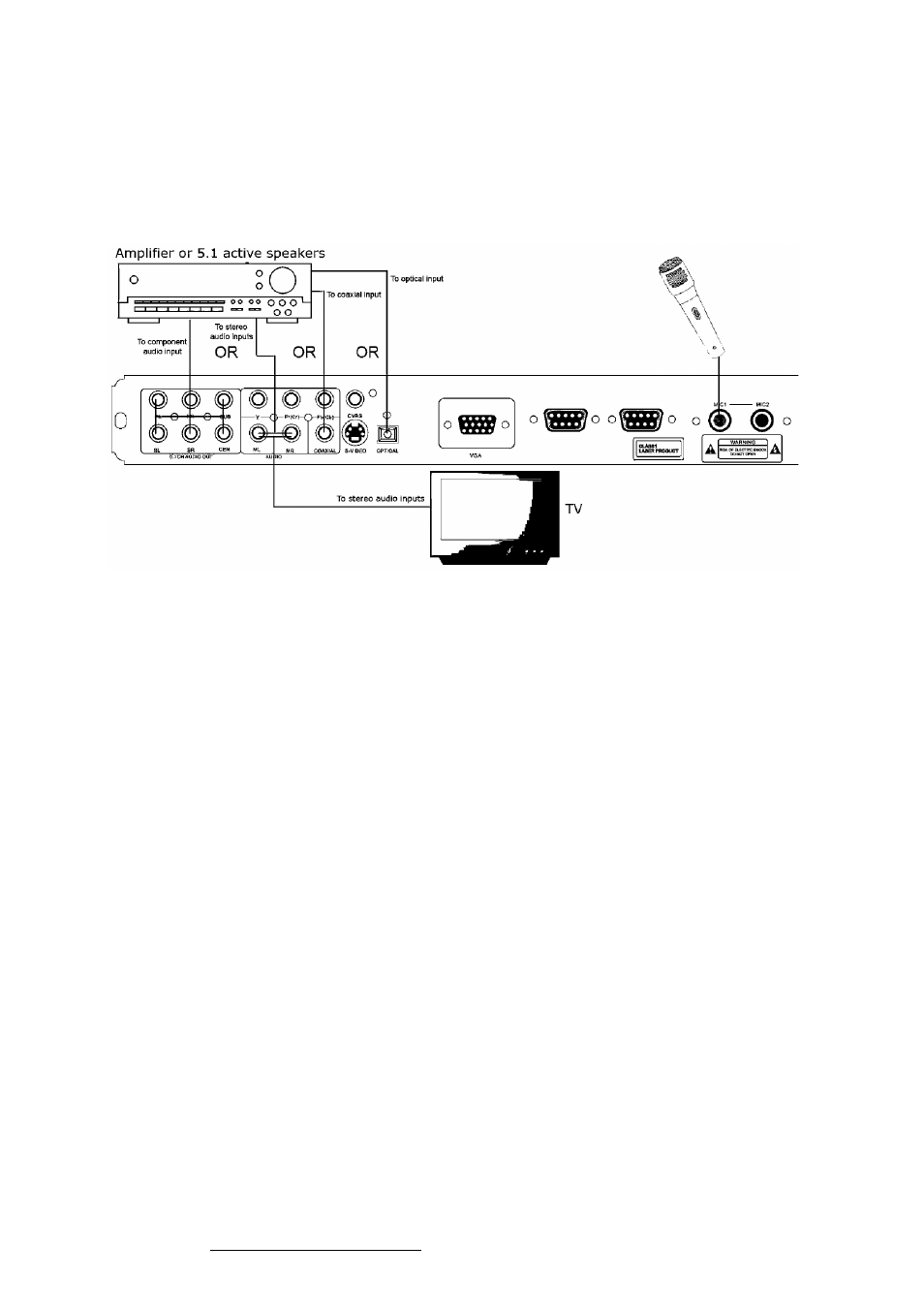

Подключение аудиосистемы
На устройстве имеются аудиовыходы аналогового и цифрового звукового сигнала.
Аналоговый сигнал выводится по двум каналам Dolby AC-3 5.1, а цифровой - через
коаксиальный оптический разъем.
Стерео аудиовыход
Для подключения звуковых входов телевизора или аудио-видеоусилителя к разъемам ML/MR
DVD-плеера используется пара проводов аудиокабеля (A/V) (красный штекер соответствует
правому каналу, а белый - левому).
5.1 CH Аналоговый аудиовыход
Для подключения пятиканального аудиовыхода (FL, FR, SL, SR, CEN, SUB) DVD-плеера к
соответствующему пятиканальному входу (5.1) усилителя мощности используйте 3 пары AV
кабелей.
Коаксиальный цифровой аудиовыход
Для соединения выхода Coaxial DVD-плеера с соответствующим разъемом на усилителе
мощности используется специальный коаксиальный кабель.
Оптический цифровой выход
Для соединения оптического выхода OPTICAL DVD-плеера с оптическим разъемом на
усилителе мощности используется специальный волоконно-оптический кабель.
Подключение микрофонов
Подключите микрофоны к разъемам MICI, MIC2 на задней панели DVD-плеера.
Примечание: Параметры настройки должны соответствовать разъему, через который DVD-
проигрыватель подключается к внешним устройствам.
