Слив веды

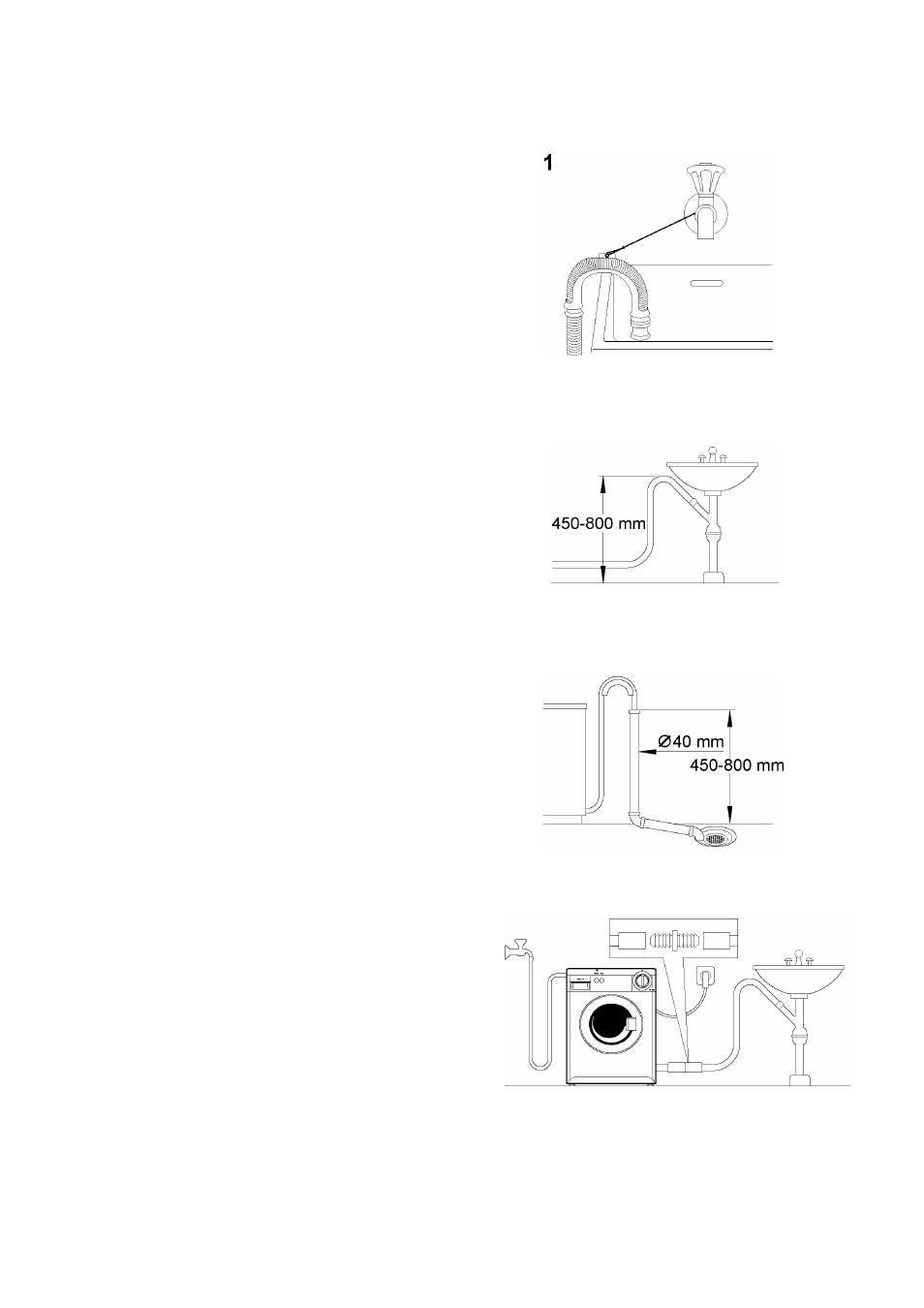

Применять сливной шланг можно тремя различными
способами
Поверх края ванны или раковины :
Этот способ можно использовать только, если вы
уверены, что шланг не сместится во время слива воды
из машины. Шланг можно зафиксировать на стене,
на крючке или привязать к крану шнуром (рис. 1).
Непосредственно в водосток над
водозатвором:
Сливной шланг можно непосредственно ввести в
трубу (например под раковиной или кухонной мойкой)
над водозатвором. Сливной шланг надо прокладывать
так, чтобы часть его была поднята вверх до уровня
верхнего края раковины и зафиксирована там (рис. 2).
Непосредственно в настенны й стояк:
Стояк должен быть вертикальным. Высота над полом
должна составлять от 450 до 800 мм.
Вокруг и ниже конца сливного шланга должны быть
воздушные зазоры. Это означает, что внутренний
диаметр стояка должен быть больше наружного
диаметра шланга (рис. 3). Шланг устанавливается
в стояк не глубже чем на 50 мм и его необходимо
зафиксировать в этом положении.
Сливной шланг можно удлинить не более чем до
3,5 м. В качестве удлинительного шланга используйте
шланг с внутренним диаметром, не меньшим
диаметра собственного шланга машины.
Используйте подходящий соединитель шлангов.
Шланг должен быть уложен на уровне пола с
подъемом только в месте "встречи" со сливной
трубой (рис. 4).
Педлчл ЭЛЕКТРОЭНЕРГИИ
Стиральная машина поставляется с электрическим
шнуром и вилкой для подключения к заземленной
настенной розетке сети 230 В, 10 A. Если машина
установлена в месте повышенной влажности (ванная
комната, прачечная) без постоянной электропроводки,
необходимо ее заземлить.
А
А
Если для стиральной машины требуется
постоянная электропроводка, то эту работу
должен выполнять только квалифицированный
электрик.
Фиксированное электрическое подключение
должно осуществляться только уполномоченным
на это электриком или компетентным лицом.
2
3
4
-
31
-
