Подключение
Предостережение:
Перед началом подключения DVD-плeepa к другому оборудованию, убедитесь, что
электропитание DVD-плeepa и другого оборудования отключено.
Подключение к видеовыходу

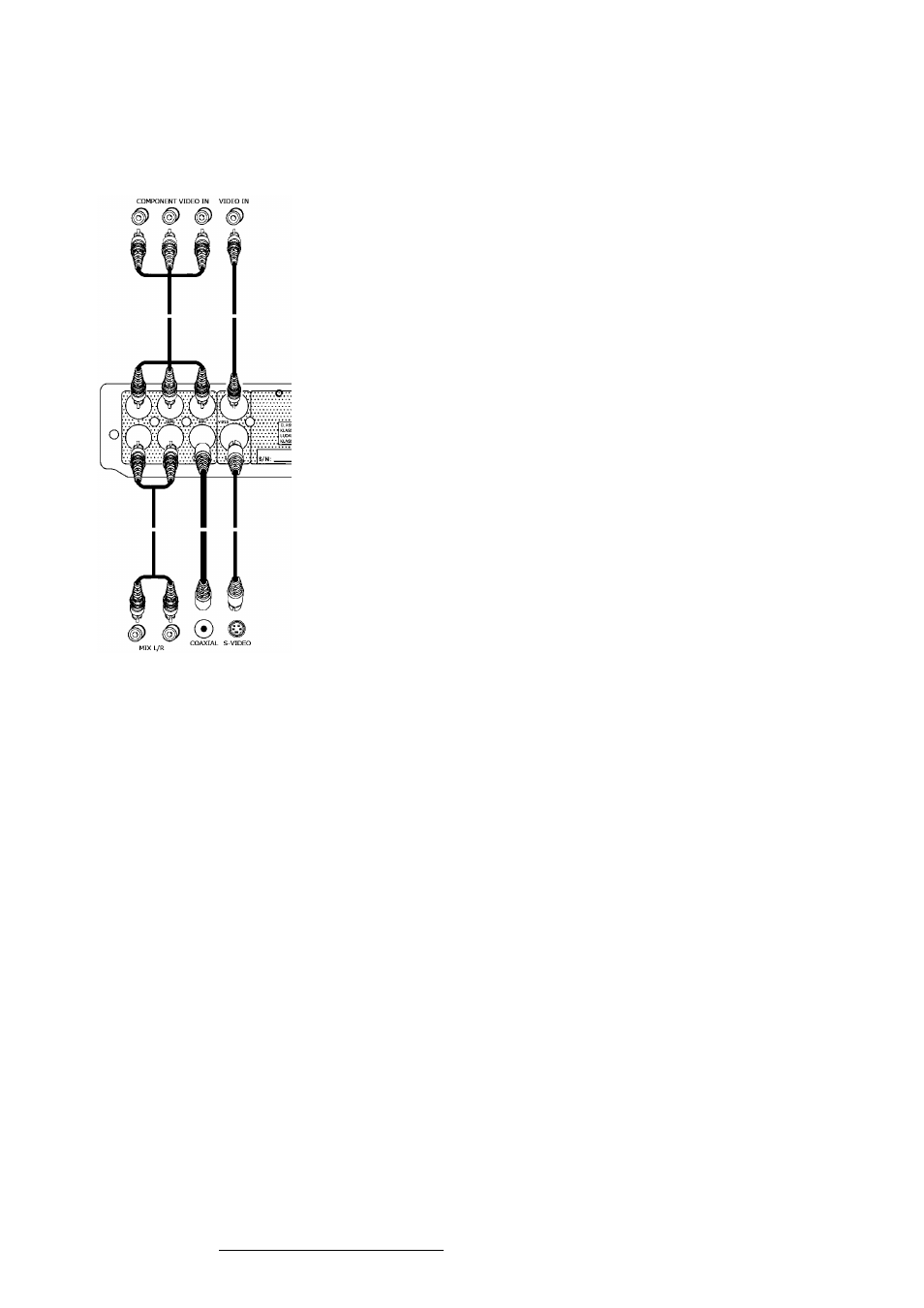

Для данного устройства используется следующая схема
подключения.
Полный видеосигнал
Для соединения видеовыхода с входом телевизора или монитора
используется один провод аудио-видеокабеля с желтыми
штекерами на концах.
8-У1йео
Выходной разъем S-Video соединяется с таким же входным
разъемом на телевизоре или мониторе посредством кабеля S
Video.
Компонентный видеовыход
Для подключения компонентного выхода к входным разъемам на
телевизоре или мониторе используются все три провода аудио
видеокабеля.
соответствовать тому
монитора, к которому
Примечания:
•
Параметры
настройки
должны
входному разъему телевизора или
подключен DVD-пpoигpывaтeль
• Подключать сразу все видеовыходы нельзя - это может ухудшить качество изображения.
Хорошее изображение можно получить только при правильном подключении и корректной
настройке системы.
Подключение аудиосистемы
Стерео аудиовыход
Для подключения звуковых входов телевизора или аудио-видеоусилителя к DVD-
проигрывателю используется пара проводов аудиокабеля (красный штекер соответствует
правому каналу, а белый - левому).
Коаксиальный цифровой аудиовыход
Для соединения этого выхода с разъемом на усилителе мощности используется специальный
коаксиальный кабель.
Примечание:
Параметры настройки должны соответствовать разъему, через который DVD-пpoигpывaтeль
подключается к внешним устройствам.
