Подключение

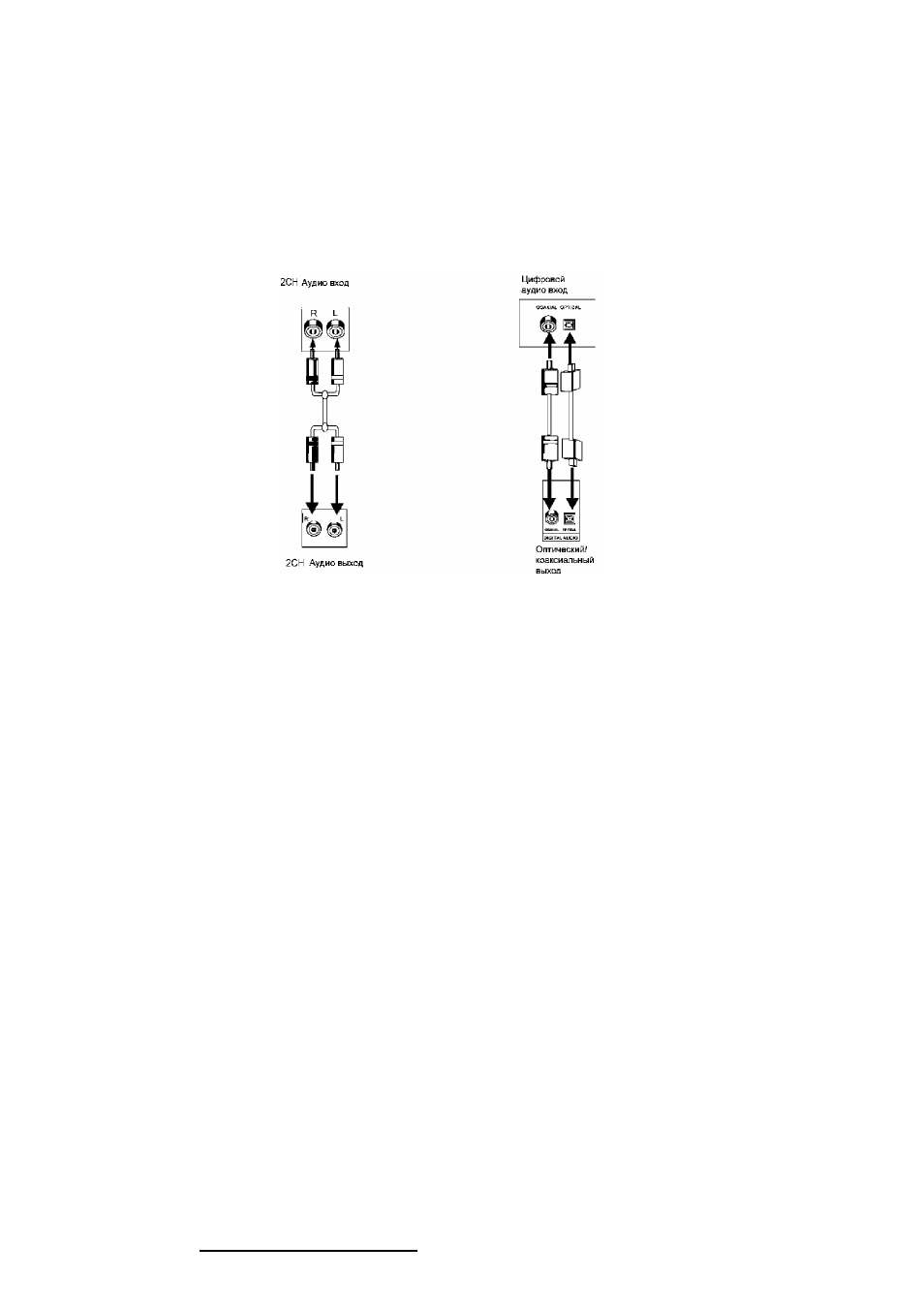

Подключение аудиосистемы
На устройстве имеются аудиовыходы аналогового и цифрового звукового сигнала.
Аналоговый сигнал выводится по двум каналам Dolby AC-3 5.1, а цифровой - через
коаксиальный оптический разъем.
Стерео аудиовыход
Для подключения звуковых входов телевизора или аудио-видеоусилителя к DVD-
проигрывателю используется пара проводов аудиокабеля (красный штекер соответствует
правому каналу, а белый - левому).
Коаксиальный цифровой аудиовыход
Для соединения этого выхода с разъемом на усилителе мощности используется специальный
коаксиальный кабель.
Оптический цифровой выход
Для соединения этого выхода с оптическим разъемом на усилителе мощности используется
специальный волоконно-оптический кабель.
Примечание:
Параметры настройки должны соответствовать разъему, через который DVD-пpoигpывaтeль
подключается к внешним устройствам.
